Tulajdonságok

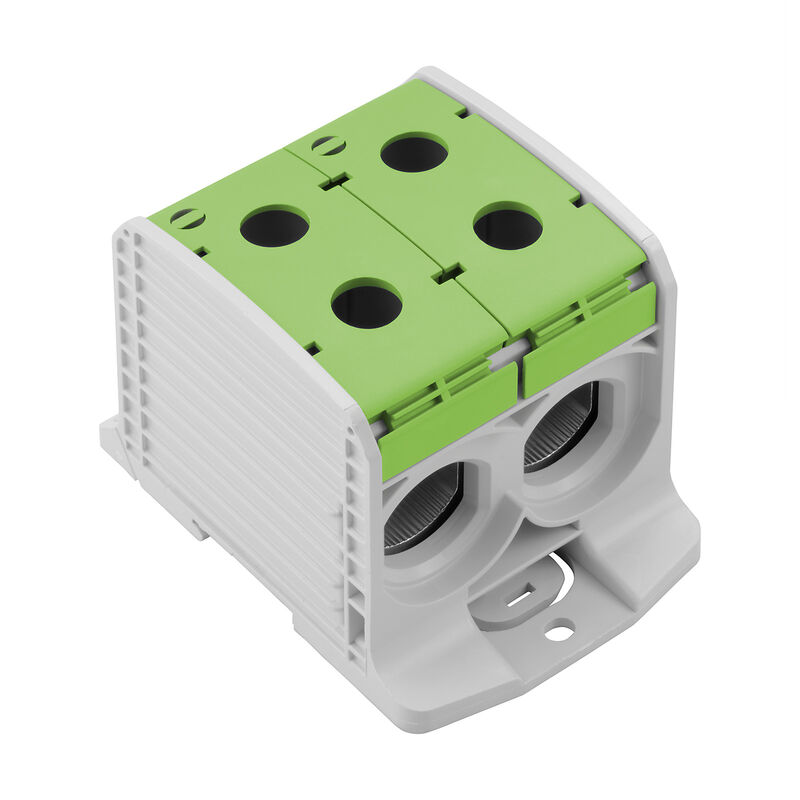

| Változat | Potenciálelosztó kapocs, Csavaros csatlakozás, zöld, 300 mm², 520 A, 1000 V, Csatlakozások száma: 4, Szintek száma: 1, TS 35, V-0, Wemid |
| Rendelési szám | 2502920000 |
| Típus | WPD 233 2X300/2X300 GN |
| GTIN (EAN) | 4050118516746 |
| Qty. | 1 Darab |
| Mélység | 83,5 mm |
| Mélység (coll) | 3,287 inch |
| Magasság | 118 mm |
| Magasság (coll) | 4,646 inch |
| Szélesség | 82,6 mm |
| Szélesség (coll) | 3,252 inch |
| Nettó tömeg | 628 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 120 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | zöld |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | CNEX18ATEX0016U |
| Tanúsítvány száma (IECEX) | IECEXCNEX18.0010U |
| Max. feszültség (ATEX) | 1100 V |
| Áram (ATEX) | 520 A |
| Vezetékkeresztmetszet, max. (ATEX) | 300 mm² |
| Max. feszültség (IECEX) | 1100 V |
| Áram (IECEX) | 520 A |
| Változat | Csavaros csatlakozás |
| Véglap szükséges | Nem |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 4 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| Felszerelés típusa | Felpattintható |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Telepítési útmutató | Tartósínek / szerelőlapok |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozások száma | 4 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 240 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 300 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 300 mm² |
| Pólusszám | 1 |
| Szabványok |
IEC 60947-7-1
UL 1059 CSA |
| Sín | TS 35 |
| Telepítési útmutató | Tartósínek / szerelőlapok |
| Névleges keresztmetszet | 300 mm² |
| Névleges feszültség | 1 000 V |
| Névleges AC feszültség | 1 000 V |
| Névleges DC feszültség | 1 000 V |
| Névleges áram | 520 A |
| Szabványok |
IEC 60947-7-1
UL 1059 CSA |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,06 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 16,64 W |
| Rövid idejű határáram ellenállás | 8/20 µs 50 kA-rel |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Tanúsítvány száma (cURus) | E60693 |
| Termékinformáció | You will find additional information in the downloadsection of the onlinecatalogue |
| Approval/Certificate/Document of Conformity |
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40453) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39846) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2502920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502920000) |
| User Documentation |
[DATA SHEET WPD 233](https://mdcop.weidmueller.com/mediadelivery/asset/900_81019)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 233](https://mdcop.weidmueller.com/mediadelivery/asset/900_105986) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Jóváhagyások |         |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
