Tulajdonságok

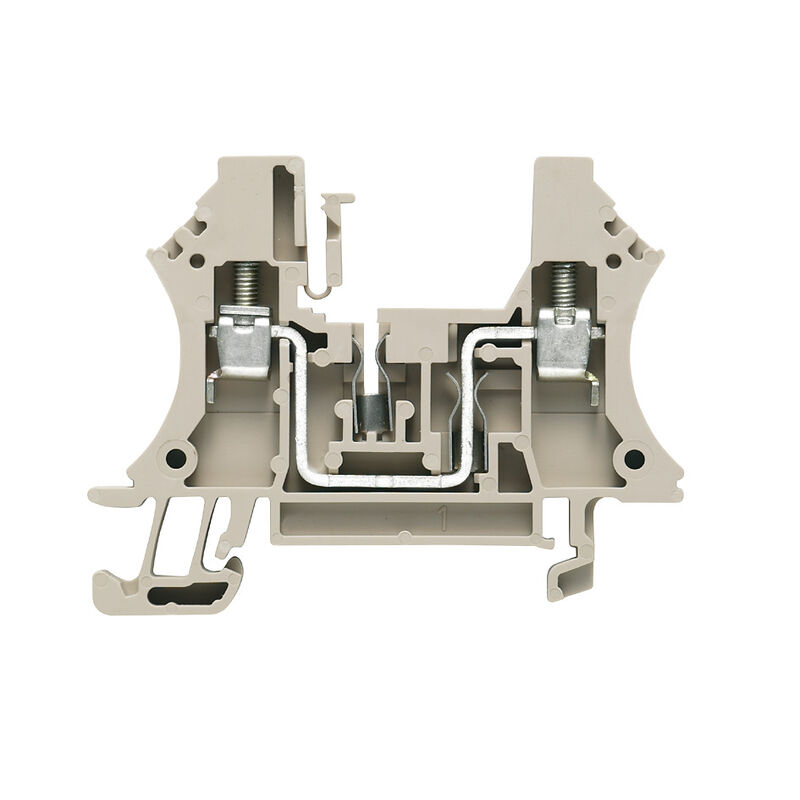

Változat | Csatlakozóelem-sorkapocs, Csavaros csatlakozás, sötétbézs, 4 mm², 250 V, 250 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, V-0, Wemid |
Rendelési szám | 1036000000 |
Típus | WPO 4 |
GTIN (EAN) | 4008190278175 |
Qty. | 50 Darab |
Mélység | 46,5 mm |
Mélység (coll) | 1,831 inch |
Mélység DIN sínnel együtt | 47 mm |
Magasság | 60 mm |
Magasság (coll) | 2,362 inch |
Szélesség | 6 mm |
Szélesség (coll) | 0,236 inch |
Nettó tömeg | 10,89 g |
Tárolási hőmérséklet | -25 °C...55 °C |
Folyamatos üzemi hőmérséklet., min. | -50 °C |
Folyamatos üzemi hőmérséklet., max. | 120 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Anyag | Wemid |
Szín | sötétbézs |
UL 94 éghetőségi osztály | V-0 |

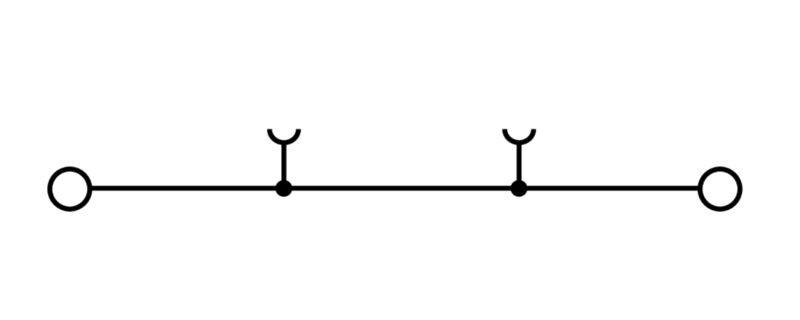

Változat |
Csavaros csatlakozás
dugaszolható keresztösszekötőhöz Egyik oldalon szabad vég |
Véglap szükséges | Igen |
Potenciálok száma | 1 |
Szintek száma | 1 |
Rögzítési pontok száma szintenként | 2 |
Potenciálok száma szintenként | 1 |
Keresztkötött szintek belül | Nem |
PE-csatlakozás | Nem |
Sín | TS 35 |
N funkció | Nem |
PE működés | Nem |
PEN funkció | Nem |
Vezeték csatlakozás keresztmetszet, finomsodratú, két rögzíthető vezeték, min. | 0,5 mm² |
vezetékkeresztmetszet, finomsodratú, két rögzíthető vezeték, max. | 1,5 mm² |
Felszerelés típusa | Felpattintható |
Hasonló kapcsok száma | 1 |
Nyitott oldala | jobb |
Robbanásbiztosság szempontjából bevizsgált változat | Nem |
Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max. | 4 mm² |
Biztosítócsavar | M 3 |
Csatlakozás típusa | Csavaros csatlakozás |
Csatlakozás típusa 2 | Csavaros csatlakozás |
Csatlakozási irány | oldalt |
Csatlakozások száma | 2 |
Csupaszolási hossz | 8 mm |
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
Kés mérete | 0,6 x 3,5 mm |
Meghúzási nyomaték, max. | 1 Nm |
Meghúzási nyomaték, min. | 0,5 Nm |
Mérőeszköz, IEC 60947-1 | A3 |
Nyomaték nagysága DMS elektromos csavarhúzóval | 2 |
Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 2,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 4 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
B feszültség nagyság (CSA) | 300 V |
B áram nagyság (CSA) | 10 A |
D feszültség nagyság (CSA) | 300 V |
D áram nagyság (CSA) | 10 A |
Tanúsítvány száma (CSA) | 200039-1057876 |
Vezeték keresztmetszet, max. (CSA) | 12 AWG |
Vezeték keresztmetszet, min. (CSA) | 26 AWG |
TS 35 eltolás | 32 mm |
Szabványok | IEC 60947-7-1 |
Sín | TS 35 |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
Névleges keresztmetszet | 4 mm² |
Névleges feszültség | 250 V |
Névleges DC feszültség | 250 V |
Névleges áram | 32 A |
Áram maximum vezetékoknál | 32 A |
Szabványok | IEC 60947-7-1 |
Fajlagos ellenállás az IEC 60947-7-x szerint | 1 mΩ |
Névleges lökőfeszültség | 4 kV |
Teljesítményveszteség az IEC 60947-7-x szerint | 1,02 W |
Szennyezés súlyossága | 3 |
B feszültség nagyság (cURus) | 300 V |
B áram nagyság (cURus) | 10 A |
D feszültség nagyság (cURus) | 300 V |
D áram nagyság (cURus) | 10 A |
Tanúsítvány száma (cURus) | E60693 |
Vezetékméret, gyári vezetékezés, max. (cURus) | 12 AWG |
Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
Vezetékméret, terepi vezetékzés max. (cURus) | 12 AWG |
Termékinformáció | A megengedett folytonos üzemi hőmérsékletet be kell tartani |
Approval/Certificate/Document of Conformity |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37148)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Engineering Data |
[CAD data -- 21857_WPO_4_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38068)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59788) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1036000000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1036000000) |
User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000903 |
ETIM 7.0 | EC000903 |
ETIM 8.0 | EC000903 |
ETIM 9.0 | EC000903 |
ECLASS 9.0 | 27-14-11-27 |
ECLASS 9,1 | 27-14-11-47 |
ECLASS 10.0 | 27-14-11-27 |
ECLASS 11.0 | 27-14-11-27 |
ECLASS 12.0 | 27-14-11-27 |
ECLASS 13.0 | 27-25-01-14 |
ECLASS 14.0 | 27-25-01-14 |
Jóváhagyások | ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Megfelel |
UL File Number Search | [UL weboldal](LINK/UL_search.html) |
Tanúsítvány száma (cURus) | E60693 |
