Tulajdonságok
Változat | Csavaros kapcsok, Keresztösszekötő, Pólusszám: 2 |
Rendelési szám | 1781030000 |
Típus | WQL 2 WF12 |
GTIN (EAN) | 4032248219438 |
Qty. | 5 Darab |
Mélység | 4 mm |
Mélység (coll) | 0,157 inch |
Magasság | 61,8 mm |
Magasság (coll) | 2,433 inch |
Szélesség | 25 mm |
Szélesség (coll) | 0,984 inch |
Nettó tömeg | 46,102 g |
Tárolási hőmérséklet | -25 °C...55 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Anyag | Vörösréz - cink |
Szín | szürke |
Robbanásbiztosság szempontjából bevizsgált változat | Nem |
Rögzítés típusa | becsavart állapotban |
Telepítési útmutató | Közvetlen rögzítés |
Keresztkötött kapcsok száma | 2 |
Névleges áram, 2 pólusú | 269 A |
Névleges áram, többpólusú | 265 A |
Típus | Keresztösszekötő |
Raszter mm-ben (P) | 33,8 mm |
Pólusszám | 2 |
Telepítési útmutató | Közvetlen rögzítés |
Névleges áram | 269 A |

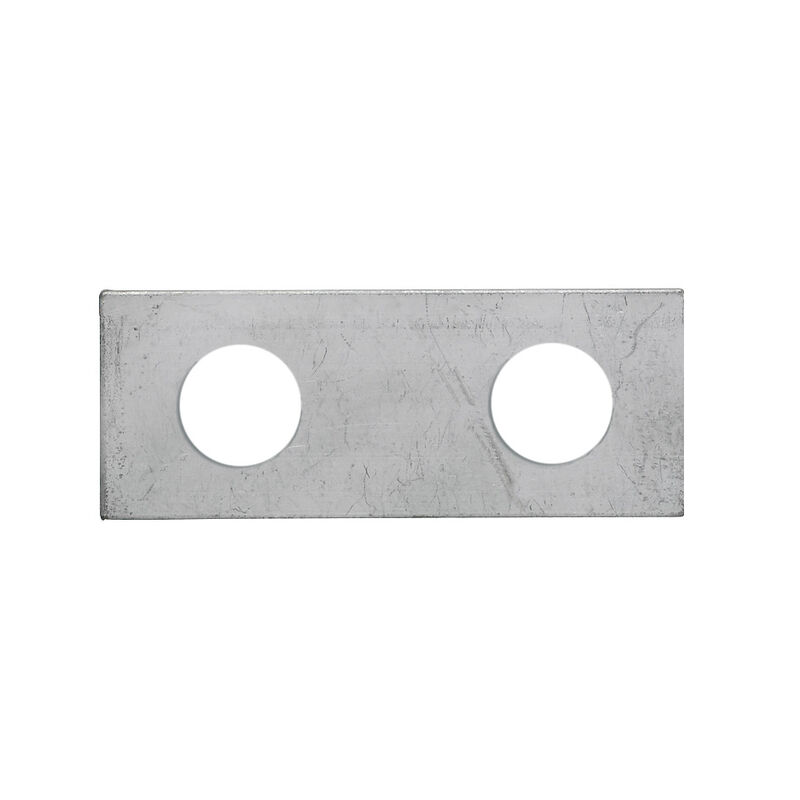

Illusztráció címe 02 | Product image |
Kép alcím-02 | A kép illusztráció |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63671) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1781030000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1781030000) |
User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000489 |
ETIM 7.0 | EC000489 |
ETIM 8.0 | EC000489 |
ETIM 9.0 | EC000489 |
ECLASS 9.0 | 27-14-11-40 |
ECLASS 9,1 | 27-14-11-40 |
ECLASS 10.0 | 27-14-11-40 |
ECLASS 11.0 | 27-14-11-40 |
ECLASS 12.0 | 27-14-11-40 |
ECLASS 13.0 | 27-25-03-03 |
ECLASS 14.0 | 27-25-03-03 |
ROHS | Megfelel |
