Tulajdonságok

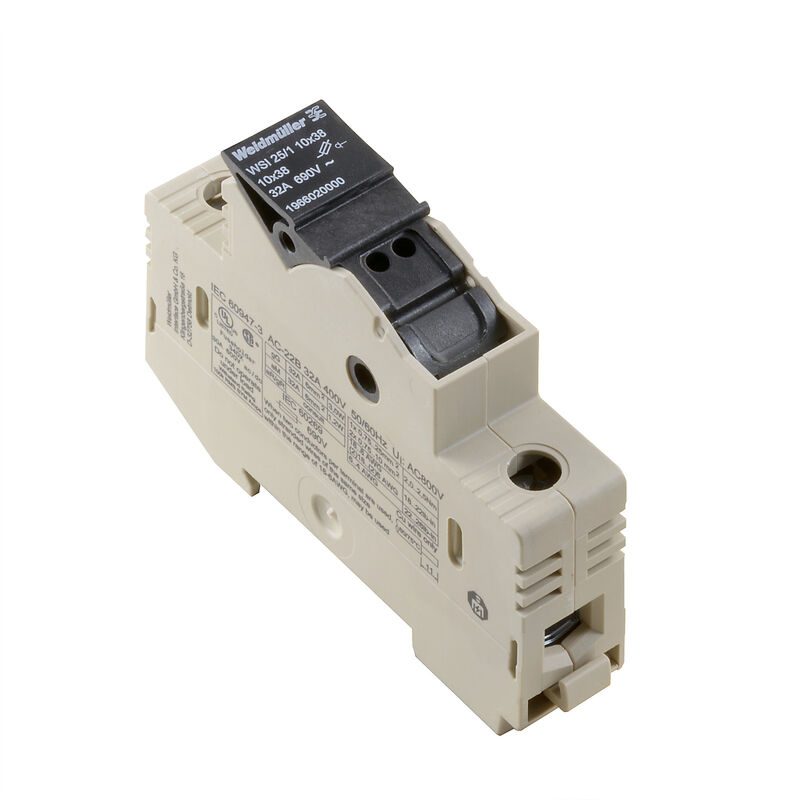

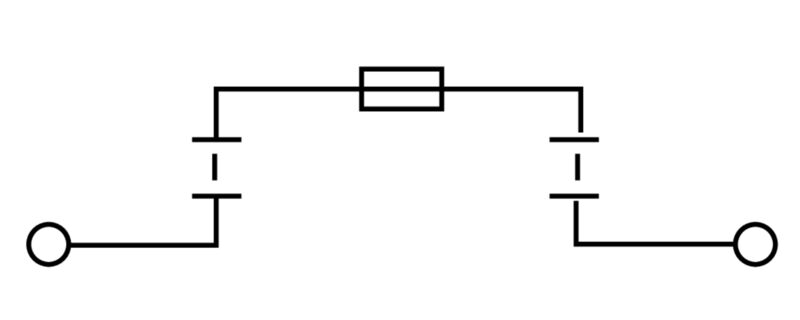

| Változat | Biztosítós sorkapcsok, Csavaros csatlakozás, sötétbézs, 25 mm², 32 A, 690 V, Csatlakozások száma: 2, Szintek száma: 1, TS 35, V-0, PA 66/6, max. 3 W gG/gL típusnál, max. 1,2 W aM típusnál |
| Rendelési szám | 1966020000 |
| Típus | WSI 25/1 10X38 |
| GTIN (EAN) | 4032248657766 |
| Qty. | 12 Darab |
| Mélység | 58 mm |
| Mélység (coll) | 2,283 inch |
| Magasság | 81 mm |
| Magasság (coll) | 3,189 inch |
| Szélesség | 18 mm |
| Szélesség (coll) | 0,709 inch |
| Nettó tömeg | 51,25 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 120 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | PA 66/6 |
| Szín | sötétbézs |
| UL 94 éghetőségi osztály | V-0 |
| Változat |
Csavaros csatlakozás
Biztosítóelem zárt állapotban |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Vezeték csatlakozás keresztmetszet, finomsodratú, két rögzíthető vezeték, min. | 0,75 mm² |
| vezetékkeresztmetszet, finomsodratú, két rögzíthető vezeték, max. | 10 mm² |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | zárt |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 11 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 1,5 mm² |
| Meghúzási nyomaték, max. | 2,5 Nm |
| Meghúzási nyomaték, min. | 2 Nm |
| Rögzíthető vezeték |
|
| Rögzítési tartomány, névleges csatlakozás, max. | 25 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 1,5 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 18 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 25 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 1,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 25 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 1,5 mm² |
| Tanúsítvány száma (CSA) | 238018-1868186 |
| Vezeték keresztmetszet, max. (CSA) | 3 AWG |
| Vezeték keresztmetszet, min. (CSA) | 18 AWG |
| TS 35 eltolás | 40,5 mm |
| Olvadóbiztosíték-betét | max. 3 W gG/gL típusnál, max. 1,2 W aM típusnál |
| Szabványok | IEC 60947-7-3 |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 18 |
| Névleges keresztmetszet | 25 mm² |
| Névleges feszültség | 690 V |
| Névleges feszültség a szomszédos kapcsokra vonatkozóan | 690 V |
| Névleges DC feszültség | 690 V |
| Névleges áram | 32 A |
| Áram maximum vezetékoknál | 32 A |
| Szabványok | IEC 60947-7-3 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 0,32 mΩ |
| Névleges lökőfeszültség | 6 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 3,23 W |
| Szennyezés súlyossága | 3 |
| Termékinformáció | A feszültség függ a kiválasztott biztosítéktól vagy a kiválasztott jelzőfénytől |
| Approval/Certificate/Document of Conformity |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37331)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65400) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1966020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1966020000) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9,1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cULus) | E175322 |
