Tulajdonságok

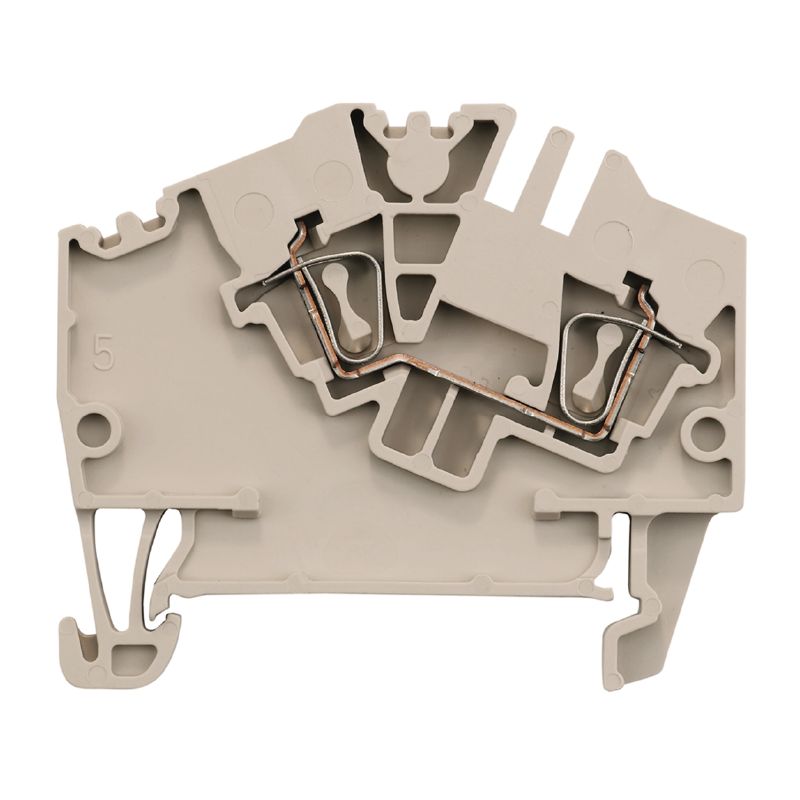

| Verzió | Átvezető sorkapocs, Húzórugós csatlakozás, 2.5 mm², 800 V, 24 A, sötétbézs |
| Rendelési szám | 1772060000 |
| Típus | ZDU 2.5-2 |
| EAN | 4032248128709 |
| Qty. | 100 Darab |
| Mélység | 43 mm |
| Mélység (coll) | 1,693 inch |
| Mélység DIN sínnel együtt | 44 mm |
| Magasság | 50,5 mm |
| Magasság (coll) | 1,988 inch |
| Szélesség | 5,1 mm |
| Szélesség (coll) | 0,201 inch |
| Nettó tömeg | 5,415 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Üzemi hőmérsékleti tartomány | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 120 °C |
| Anyag | Wemid |
| Szín | sötétbézs |
| UL 94 éghetőségi osztály | V-0 |
| Tanúsítvány száma (ATEX) | DEMKO16ATEX1808U |
| Tanúsítvány száma (IECEX) | IECEXULD16.0036U |
| Max. feszültség (ATEX) | 550 V |
| Áram (ATEX) | 21 A |
| Vezetékkeresztmetszet, max. (ATEX) | 4 mm² |
| Max. feszültség (IECEX) | 550 V |
| Áram (IECEX) | 21 A |
| Vezetékkeresztmetszet, max. (IECEX) | 4 mm² |
| Üzemi hőmérsékleti tartomány | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| EN 60079-7 jelölés | Ex eb II C Gb |
| 2014/34/EU címke | II 2 G D |
| Változat |
Húzókengyeles csatlakozás
dugaszolható keresztösszekötőhöz Egyik oldalon szabad vég |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Potenciálok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| Felszerelés típusa | Felpattintható |
| Hasonló kapcsok száma | 1 |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Csatlakozás típusa, kiegészítő csatlakozás | Húzórugós csatlakozás |
| Csatlakozás típusa | Húzórugós csatlakozás |
| Csatlakozási irány | Ferde / hajlított |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 10 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Mérőeszköz, IEC 60947-1 | A2 |
| Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1 |
|
| Műanyag galléros érvéghüvely csőhossza DIN 46228/4 |
|
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 2,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 2,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| C feszültség nagyság (CSA) | 600 V |
| C áram nagyság (CSA) | 24 A |
| Tanúsítvány száma (CSA) | 200039-1194786 |
| Vezeték keresztmetszet, max. (CSA) | 12 AWG |
| Vezeték keresztmetszet, min. (CSA) | 26 AWG |
| TS 35 eltolás | 25,5 mm |
| Szabványok | IEC 60947-7-1 |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 12 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Névleges keresztmetszet | 2,5 mm² |
| Névleges feszültség | 800 V |
| Névleges DC feszültség | 800 V |
| Névleges áram | 24 A |
| Áram maximum vezetékoknál | 24 A |
| Szabványok | IEC 60947-7-1 |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,33 mΩ |
| Névleges lökőfeszültség | 8 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,77 W |
| Szennyezés súlyossága | 3 |
| C feszültség nagyság (cURus) | 600 V |
| C áram nagyság (cURus) | 24 A |
| Tanúsítvány száma (cURus) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 12 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 12 AWG |
| Approval/Certificate/Document of Conformity |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68538)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253973) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85228) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_85229) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89258) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89259) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152127) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178483) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253975) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36823) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211852) |
| Tervezési adatok | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1772060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1772060000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1772060000&norm=0) |
| User Documentation |
[NTI ZDU/ZPE 2.5-2/2AN](https://mdcop.weidmueller.com/mediadelivery/asset/900_85238)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| Jóváhagyások |           |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
