Tulajdonságok
Változat | Érzékelő-, beavatkozó sorkapocs, Húzórugós csatlakozás, 1.5 mm², Aljzatház, Húzókengyeles csatlakozás, LED-del, dugaszolható, Piros LED |
Rendelési szám | 1651990000 |

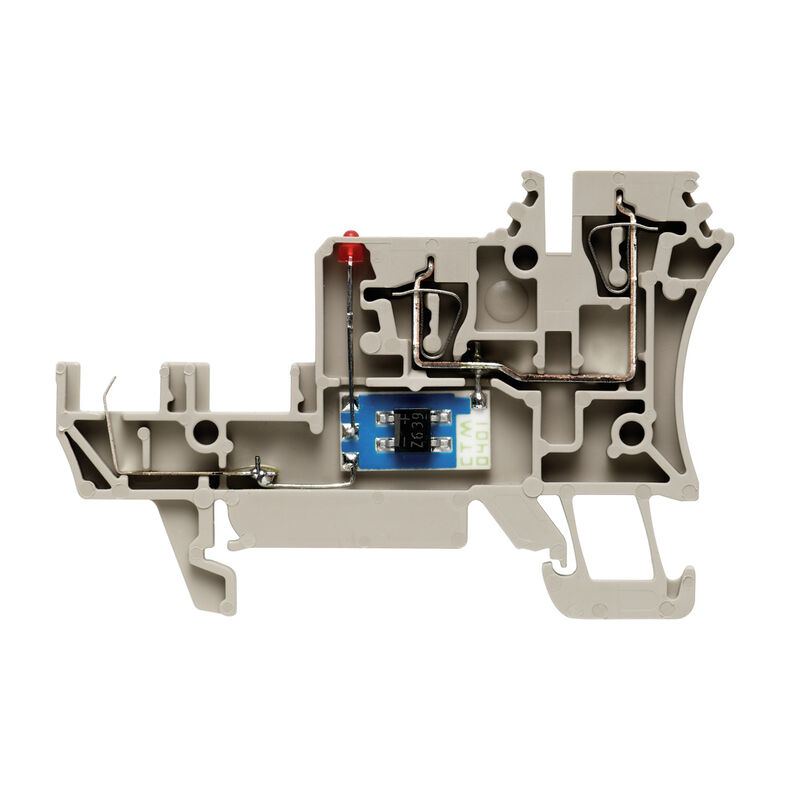

Típus | ZIA 1.5/3L-1S/LD-RT |
GTIN (EAN) | 4008190401641 |
Qty. | 50 Darab |
Mélység | 45,5 mm |
Mélység (coll) | 1,791 inch |
Mélység DIN sínnel együtt | 46 mm |
Magasság | 68,5 mm |
Magasság (coll) | 2,697 inch |
Szélesség | 5,08 mm |
Szélesség (coll) | 0,2 inch |
Nettó tömeg | 6,27 g |
Tárolási hőmérséklet | -25 °C...55 °C |
Folyamatos üzemi hőmérséklet., min. | -50 °C |
Folyamatos üzemi hőmérséklet., max. | 120 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Anyag | Wemid |
Szín | sötétbézs |
UL 94 éghetőségi osztály | V-0 |
Változat |
Aljzatház
Húzókengyeles csatlakozás LED-del dugaszolható |
Véglap szükséges | Igen |
Potenciálok száma | 1 |
Szintek száma | 2 |
Rögzítési pontok száma szintenként | 2 |
Potenciálok száma szintenként | 1 |
Keresztkötött szintek belül | Igen |
PE-csatlakozás | Nem |
Sín | TS 35 |
N funkció | Nem |
PE működés | Nem |
PEN funkció | Nem |
Elektronikus komponens | piros LED |
Felszerelés típusa | Felpattintható |
Nyitott oldala | jobb |
Robbanásbiztosság szempontjából bevizsgált változat | Nem |
Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max. | 1,5 mm² |
Csatlakozás típusa | Húzórugós csatlakozás |
Csatlakozás típusa 2 | Húzórugós csatlakozás |
Csatlakozási irány | felső |
Csatlakozások száma | 2 |
Csupaszolási hossz | 7 mm |
Iker érvéghüvelyek, max. | 0,75 mm² |
Iker-érvéghüvelyek, min. | 0,5 mm² |
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
Kés mérete | 0,6 x 3,5 mm |
Mérőeszköz, IEC 60947-1 | A1 |
Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 2,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
B feszültség nagyság (CSA) | 300 V |
B áram nagyság (CSA) | 10 A |
D feszültség nagyság (CSA) | 300 V |
D áram nagyság (CSA) | 10 A |
Tanúsítvány száma (CSA) | 200039-1068678 |
Vezeték keresztmetszet, max. (CSA) | 14 AWG |
Vezeték keresztmetszet, min. (CSA) | 26 AWG |
TS 35 eltolás | 32,5 mm |
Szabványok | IEC 60947-7-1 szerint |
Sín | TS 35 |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
Névleges keresztmetszet | 1,5 mm² |
Névleges feszültség | 30 V |
Névleges DC feszültség | 30 V |
Névleges áram | 17,5 A |
Szabványok | IEC 60947-7-1 szerint |
Fajlagos ellenállás az IEC 60947-7-x szerint | 1,83 mΩ |
Névleges lökőfeszültség | 4 kV |
Teljesítményveszteség az IEC 60947-7-x szerint | 0,56 W |
Szennyezés súlyossága | 3 |
Tanúsítvány száma (UR) | E60693 |
Vezetékméret, gyári vezetékezés, max. (UR) | 14 AWG |
Vezetékméret, gyári vezetékezés, min. (UR) | 26 AWG |
Vezetékméret, terepi vezetékezés, max. (UR) | 14 AWG |
Vezetékméret, terepi vezetékezés, min. (UR) | 26 AWG |
Approval/Certificate/Document of Conformity |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36908)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44705) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1651990000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651990000) |
User Documentation |
[Beipackzettel_ZIA.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35406)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000900 |
ETIM 7.0 | EC000900 |
ETIM 8.0 | EC000900 |
ETIM 9.0 | EC000900 |
ECLASS 9.0 | 27-14-11-28 |
ECLASS 9,1 | 27-14-11-28 |
ECLASS 10.0 | 27-14-11-28 |
ECLASS 11.0 | 27-14-11-28 |
ECLASS 12.0 | 27-14-11-28 |
ECLASS 13.0 | 27-25-01-12 |
ECLASS 14.0 | 27-25-01-12 |
Jóváhagyások | ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Megfelel |
UL File Number Search | [UL weboldal](LINK/UL_search.html) |
Tanúsítvány száma (UR) | E60693 |
