Tulajdonságok
| Verzió | Z-sorozat, Dugaszoló csatlakozó, sötétbézs, Közvetlen rögzítés |
| Rendelési szám | 1815240000 |

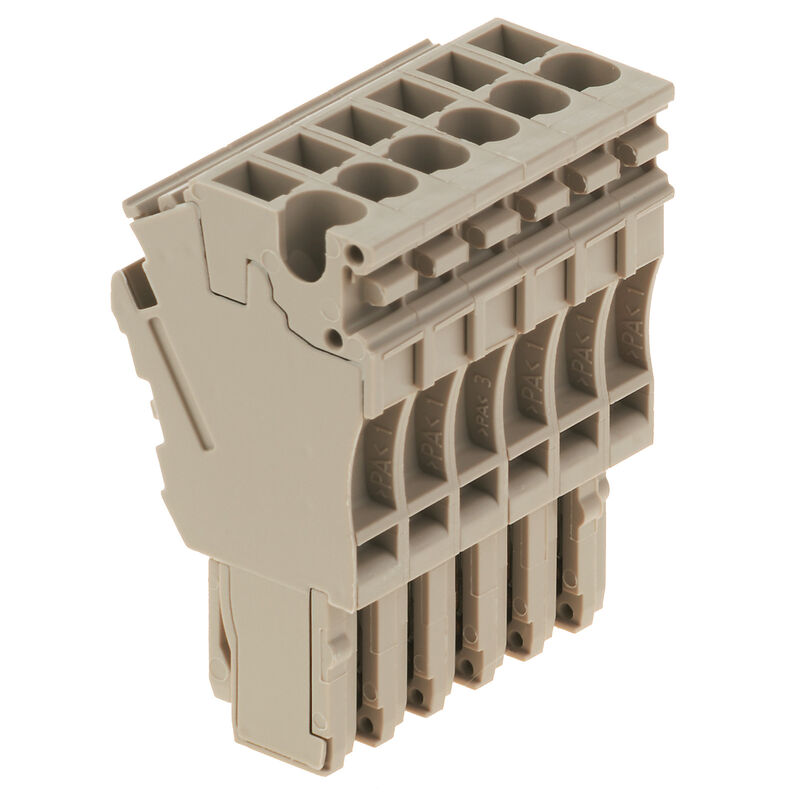

| Típus | ZP 2.5/1AN/QV/6 |
| EAN | 4032248342525 |
| Qty. | 25 Darab |
| Mélység | 41 mm |
| Mélység (coll) | 1,614 inch |
| Magasság | 23 mm |
| Magasság (coll) | 0,906 inch |
| Szélesség | 30,6 mm |
| Szélesség (coll) | 1,205 inch |
| Nettó tömeg | 20,52 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 |
| Folyamatos üzemi hőmérséklet., max. | 120 |
| Anyag | Wemid |
| Szín | sötétbézs |
| UL 94 éghetőségi osztály | V-0 |
| Változat |
Csatlakozókészlet
Keresztösszekötő dugaszolható Húzókengyeles csatlakozás |
| Véglap szükséges | Nem |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 1 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Felszerelés típusa | Dugaszolt |
| Nyitott oldala | zárt |
| Telepítési útmutató | Közvetlen rögzítés |
| Csatlakozás típusa | Dugaszolható csatlakozás |
| Csatlakozási irány | felső |
| Csatlakozások száma | 6 |
| Csupaszolási hossz | 10 mm |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Mérőeszköz, IEC 60947-1 | A2 |
| Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1 |
|
| Műanyag galléros érvéghüvely csőhossza DIN 46228/4 |
|
| Rögzítési tartomány, névleges csatlakozás, max. | 4 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 12 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 4 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 2,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 4 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| C feszültség nagyság (cCSAus) | 300 V |
| C áram nagyság (cCSAus) | 20 A |
| D feszültség nagyság (cCSAus) | 600 V |
| D áram nagyság (cCSAus) | 5 A |
| Huzalkeresztmetszet, max. (cCSAusX) | 12 AWG |
| Huzalkeresztmetszet, min. (cCSAusX) | 26 AWG |
| Tanúsítvány száma (cCSAus) | 154685-1460993 |
| Pólusszám | 6 |
| Szabványok | IEC 60947-7-1 szerint |
| Telepítési útmutató | Közvetlen rögzítés |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 26 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 12 |
| Névleges keresztmetszet | 2,5 mm² |
| Névleges feszültség | 500 V |
| Névleges feszültség a szomszédos kapcsokra vonatkozóan | 500 V |
| A bilincses tartó és dugaszolható rendszer max. feszültsége | 690 V |
| Névleges DC feszültség | 500 V |
| Névleges áram | 24 A |
| Áram maximum vezetékoknál | 24 A |
| Szabványok | IEC 60947-7-1 szerint |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,33 mΩ |
| Névleges lökőfeszültség | 6 kV |
| Névleges lökőfeszültség a szomszédos kapocs felé | 6 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,77 W |
| C feszültség nagyság (cURus) | 300 V |
| C áram nagyság (cURus) | 20 A |
| D feszültség nagyság (cURus) | 600 V |
| D áram nagyság (cURus) | 5 A |
| Tanúsítvány száma (cURus) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (cURus) | 12 AWG |
| Vezetékméret, gyári vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékezés, min. (cURus) | 26 AWG |
| Vezetékméret, terepi vezetékzés max. (cURus) | 12 AWG |
| Approval/Certificate/Document of Conformity |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152130)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64095) |
| Tervezési adatok | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1815240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815240000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1815240000&norm=0) |
| User Documentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9,1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| Jóváhagyások |      |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
