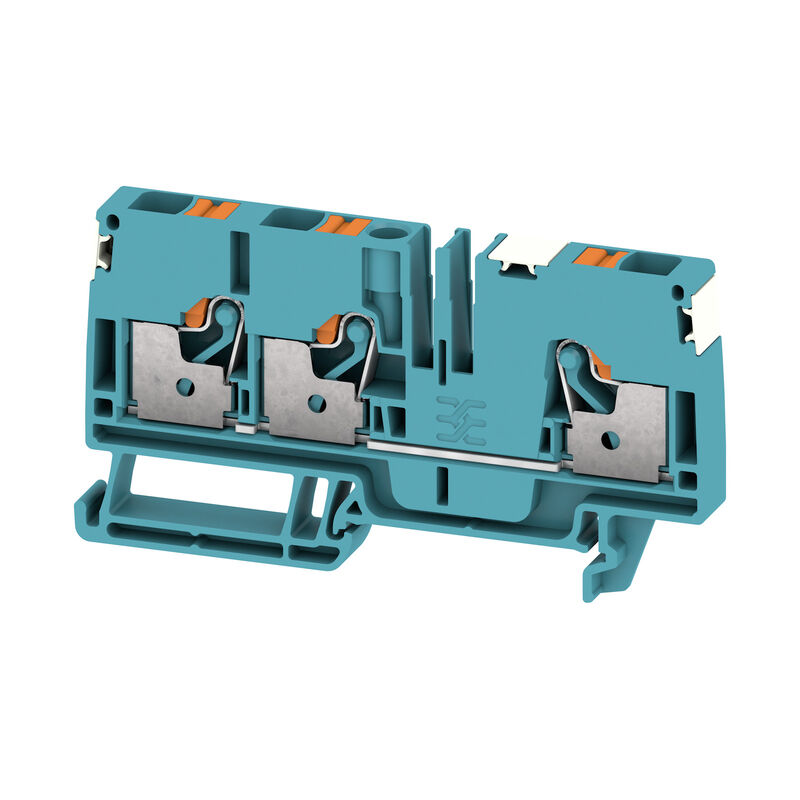

Průchozí svorka, PUSH IN, 6 mm², 800 V, 41 A, Modrá

ID výrobku 2674920000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 28 Příbuzné výrobky 1078
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) Všeobecně Data hodnocení UL data hodnocení Klasifikace

Osvědčení

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693
Č. osvědčení (cURusEX)
E184763

Všeobecné objednací údaje

Version
Průchozí svorka, PUSH IN, 6 mm², 800 V, 41 A, Modrá
Rendelési szám
2674920000
Tipo
A3C 6 DL BL
GTIN (EAN)
4050118715972
CPZ
50 ks

Rozměry a hmotnosti

Profundidad
45,5 mm
Hloubka (v palcích)
1,791 inch
Hloubka včerně DIN lišty
46 mm
Magasság
84,5 mm
Výška (v palcích)
3,327 inch
Szélesség
8,1 mm
Šířka (v palcích)
0,319 inch
Čistá hmotnost
20,398 g

Teploty

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Trvalá provozní teplota, min.
-60 °C
Trvalá provozní teplota, max.
130 °C

Shoda produktu s prostředím

Stato conformità RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje materiálu

Základní materiál
Wemid
Barevný
Modrá
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

N° certificato (ATEX)
TUEV16ATEX7909U
N° certificato (IECEX)
IECEXTUR16.0036U
Max. napětí (ATEX)
550 V
Corrente (ATEX)
36 A
Průřez vodiče max. (ATEX)
6 mm²
Max. napětí (IECEX)
550 V
Proud (IECEX)
36 A
Sezione cavo max (IECEX)
6 mm²

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
3
Počet pólů na řadu
1
Úrovně propojené interně
Ne
Nosná lišta
TS 35

Další technická data

Otevřené strany
pravá
Verze testovaná ve výbušném prostředí
Ano

Vodiče k upevnění (další připojení)

Tipo di collegamento, ulteriore collegamento
PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

10 mm²
Calibro a norma 60 947-1
A5
Campo di sezioni, min.
0,34 mm²
Dimensione lama
1,0 x 5,5 mm
Direzione di collegamento
vrchol
Lunghezza di spellatura
12 mm
Lunghezza tubo per terminali con collare in plastica DIN 46228/4
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • jmen.:
      1,5 mm²
  • Délka tubusu:
    • min.:
      12 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • jmen.:
      2,5 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • min.:
      4 mm²
    • max.:
      6 mm²
Lunghezza tubo per terminali gemelli
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,5 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,75 mm²
  • Délka tubusu:
    • min.:
      12 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • min.:
      1 mm²
    • max.:
      1,5 mm²
Numero di collegamenti
3
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 22
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
10 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,34 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,34 mm²
Sezione di collegamento cavo, flessibile, max.
10 mm²
Sezione di collegamento cavo, flessibile, min.
0,34 mm²
Sezione di collegamento cavo, nucleo rigido, max.
6 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,34 mm²
Sezione di collegamento, flessibile, min.
0,34 mm²
Sezione di collegamento, semirigida, max.
6 mm²
Sezione di collegamento, semirigida, min.
0,34 mm²
Terminali doppi, max.
1,5 mm²
Terminali doppi, min.
0,5 mm²
Tipo di collegamento
PUSH IN
Tube length for wire-end ferrule with plastic collar acc. to cross-section
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    12 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    12 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
Длина трубки двойного наконечника согласно поперечному сечению
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    12 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
Длина трубки кабельного наконечника без пластиковой манжеты согласно поперечному сечению
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    10 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    12 mm
  • Délka trubky, max.:
    18 mm
  • Délka trubky, min.:
    10 mm
  • Délka trubky, max.:
    18 mm
와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라 DIN 46228/1 미채용
  • Délka tubusu:
    • jmen.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Délka tubusu:
    • min.:
      10 mm
  • Průřez připojení vodiče:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Délka tubusu:
    • min.:
      12 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • jmen.:
      4 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      18 mm
  • Průřez připojení vodiče:
    • min.:
      6 mm²
    • max.:
      10 mm²

Všeobecně

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 8
Sezione di collegamento cavo AWG, min.
AWG 22

Data hodnocení

Jmenovitý průřez
6 mm²
Jmenovité napětí
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
41 A
Proud při maximu vodičů
41 A
Standardy
IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x
0,78 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,31 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)
8 AWG
Průřez vodiče propojení v terénu min. (cURus)
22 AWG
Průřez vodiče propojení z výroby max. (cURus)
8 AWG
Průřez vodiče propojení z výroby min. (cURus)
22 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí C (cURus)
600 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
38 A
Velikost proudu C (cURus)
38 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Klasifikace

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
