Caratteristiche
| Versione | Convertitori di segnali di temperatura, Duplicatore/separatore di segnali, Ingresso : Temperatura, PT100, Uscita : 2 x 0(4) - 20 mA |
| N. d’ordine | 7760054187 |
| Tipo | ACT20P-RTI-2AO-P |
| GTIN (EAN) | 4064675044918 |
| CPZ | 1 Pezzo |
| Profondità | 114 mm |
| Profondità (pollici) | 4,488 inch |
| Posizione verticale | 117 mm |
| Altezza (pollici) | 4,606 inch |
| Larghezza | 12,5 mm |
| Larghezza (pollici) | 0,492 inch |
| Peso netto | 130 g |
| Temperatura di magazzinaggio | -40 °C...85 °C |
| Temperatura d'esercizio | -20 °C...60 °C |
| Umidità | 5...95 % senza rugiada |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| Campo d'ingresso temperatura |
configurabile
PT100: -200…+850 °C campo di misura min. 10°C (RTD) |
| Numero di ingressi | 1 |
| Resistenza del conduttore nel circuito di misura | ≤ 50 Ω |

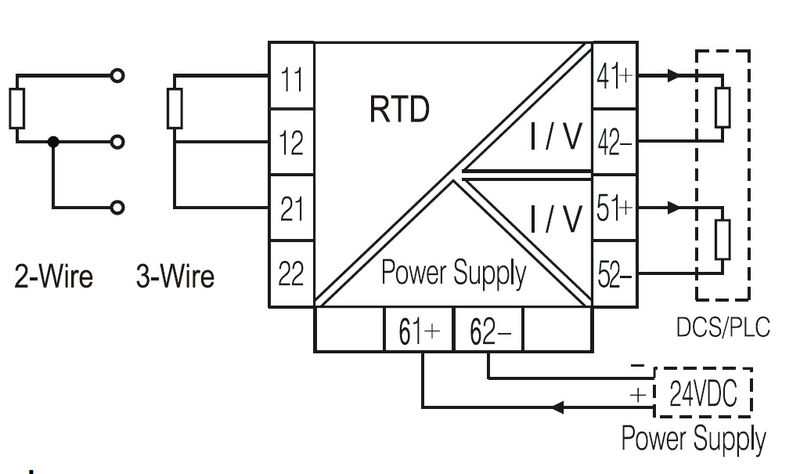

| Sensore |
2-/3-wire
PT100 Cu50 Cu100 |
| Corrente d'uscita | 2 x 0 (4)...20 mA |
| Corrente di impedenza di carico |
per canale
≤ 300 Ω |
| Numero di uscite | 2 |
| Riconoscimento rottura fili |
Sì
Uscita Valore: 22 mA |
| Tipo |
attivo
il comando collegato deve essere passivo |
| Alimentazione di tensione | 24 V DC ± 20 % |
| Altitudine di esercizio | ≤ 2000 m |
| Coefficiente di temperatura | ≤ 100 ppm/K |
| Configurazione |
Con software gratuito ACT20P TOOL PACK
Richiede adattatore di configurazione 8978580000 CBX200 USB + 2907490000 ADAPTER CBX200 - MINI USB |
| Corrente assorbita | <65 mA @ IOUT = 20 mA |
| Grado di protezione | IP20 |
| Guida | TS 35 |
| Potenza assorbita | ca. 1,5 W |
| Precisione | 0,2 °C ⁄ 0,1% del valore finale |
| Separazione galvanica | tra ingresso / uscita / alimentazione |
| Tempo di risposta di soglia | ≤1s |
| Grado di lordura | 2 |
| Norme EMC | EN 61326-1 |
| Separazione galvanica | tra ingresso / uscita / alimentazione |
| Tensione di dimensionamento | 300 V |
| Tensione di isolamento | 2 kV con ingressi / uscite / alimentazione |
| Tensione di prova | 0,3 kV |
| Tensione impulsiva massima | 4 kV (1,2/50 µs) |
| Tipo di collegamento | PUSH IN |
| Campo di serraggio, collegamento di dimensionamento | 2,5 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 2,5 mm² |
| Sezione di collegamento cavo AWG, min. | AWG 30 |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Omologazione/Certificato/Documento di conformità | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_291155) |
| Software | [ACT20P TOOL PACK version 2.3](https://mdcop.weidmueller.com/mediadelivery/asset/900_290562) |
| Documentazione utente | [instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_290648) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002919 |
| ETIM 7.0 | EC002919 |
| ETIM 8.0 | EC002919 |
| ETIM 9.0 | EC002919 |
| ECLASS 9.0 | 27-21-01-29 |
| ECLASS 9.1 | 27-21-01-29 |
| ECLASS 10.0 | 27-21-01-29 |
| ECLASS 11.0 | 27-21-01-29 |
| ECLASS 12.0 | 27-21-01-29 |
| ECLASS 13.0 | 27-21-01-29 |
| ECLASS 14.0 | 27-21-01-29 |
| Omologazioni |  |
