Caratteristiche

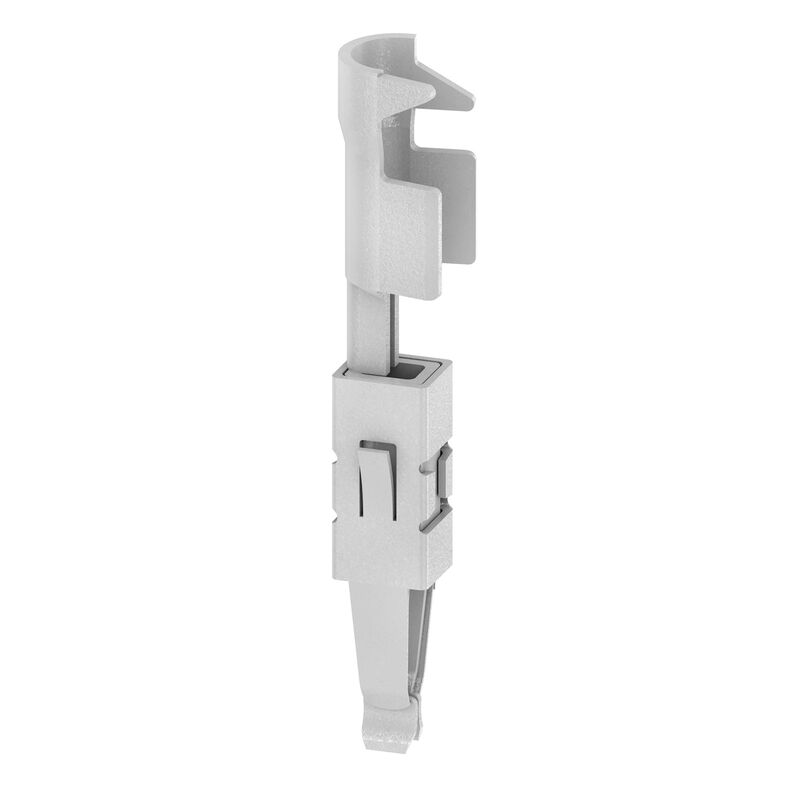

| Versione | Contatto a crimpare (Morsetto), 1.5 mm² |
| N. d’ordine | 1705320000 |
| Tipo | DFFC .5-1.0 ZRV1.5 |
| GTIN (EAN) | 4008190948566 |
| CPZ | 500 Pezzo |
| Peso netto | 0,22 g |
| Temperatura d'esercizio | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Plastica |
| Superficie | stagnato |
| Colori | argento |
| Versione | per alloggiare 0,5 ... 1,0 mm² |
| Istruzioni di montaggio | Montaggio diretto |
| Lunghezza di spellatura | 6 mm |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 1 mm² |
| Sezione di collegamento cavo, flessibile, max. | 1 mm² |
| Tipo di collegamento | Contatto a crimpare |
| Istruzioni di montaggio | Montaggio diretto |
| Superficie | stagnato |
| Sezione di dimensionamento | 1,5 mm² |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,83 mΩ |
| Potenza dissipata secondo IEC 60947-7-x | 0,56 W |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_74524) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1705320000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1705320000) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| Brochure | [CAT 1 TERM 16/17 EN](http://download.weidmueller.com/asset/download/file/39470) |
| ETIM 6.0 | EC000796 |
| ETIM 7.0 | EC000796 |
| ETIM 8.0 | EC000796 |
| ETIM 9.0 | EC000796 |
| ECLASS 9.0 | 27-44-02-04 |
| ECLASS 9.1 | 27-44-02-04 |
| ECLASS 10.0 | 27-44-02-04 |
| ECLASS 11.0 | 27-44-02-04 |
| ECLASS 12.0 | 27-44-02-04 |
| ECLASS 13.0 | 27-44-02-04 |
| ECLASS 14.0 | 27-44-02-04 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:1698170000Confezione:50 Pezzo
Serie Z, Morsetto passante, Morsetti componibili a più piani, Sezione di dimensionamento: 1.5 mm², Molla autobloccante, Beige scuro
-
N. articolo:1698160000Confezione:50 Pezzo
Serie Z, Morsetto passante, Morsetti componibili a più piani, Sezione di dimensionamento: 1.5 mm², Molla autobloccante, Beige scuro
Morsetti componibiliGamma universaleTecnologia a molla autobloccanteSerie ZStandardMorsetti componibili ad innesto4 piani1,5 mm²
