Caratteristiche
| Versione | Terminali, Standard, 10 mm, 8 mm, nero |
| N. d’ordine | 9028360000 |
| Tipo | H1,5/14DS SW SV |
| GTIN (EAN) | 4032248023219 |
| CPZ | 500 Pezzo |
| Imballaggio | in bustine separabili |
| Peso netto | 0,138 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |

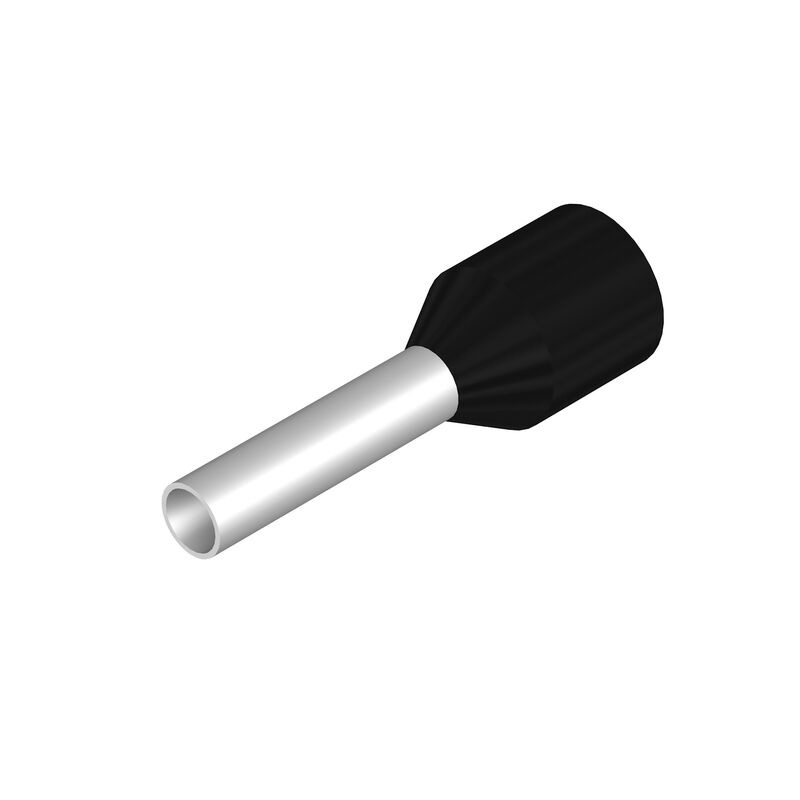

| Descrizione articolo | Terminali con collare isolante, dimensione speciale, colore nero |
| Versione | Standard |
| Colore | Weidmueller |
| Diametro del collare (D2) | 4 mm |
| Diametro della superficie di contatto (D1) | 1,7 mm |
| L1 in mm | 14 mm |
| Lunghezza della superficie di contatto (L2) | 8 mm |
| Lunghezza di spellatura | 10 mm |
| Sezione di collegamento cavo | 1,5 mm² |
| Sezione di collegamento cavo AWG, max. | AWG 16 |
| Spessore del collare isolante (S2) | 0,25 mm |
| Spessore della bussola in metallo (S1) | 0,15 mm |
| Omologazione/Certificato/Documento di conformità | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_324383) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55458) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9028360000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9028360000) |
| Documentazione utente |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E499744 |
