Caratteristiche
| Versione | Telai |
| N. d’ordine | 2736980000 |

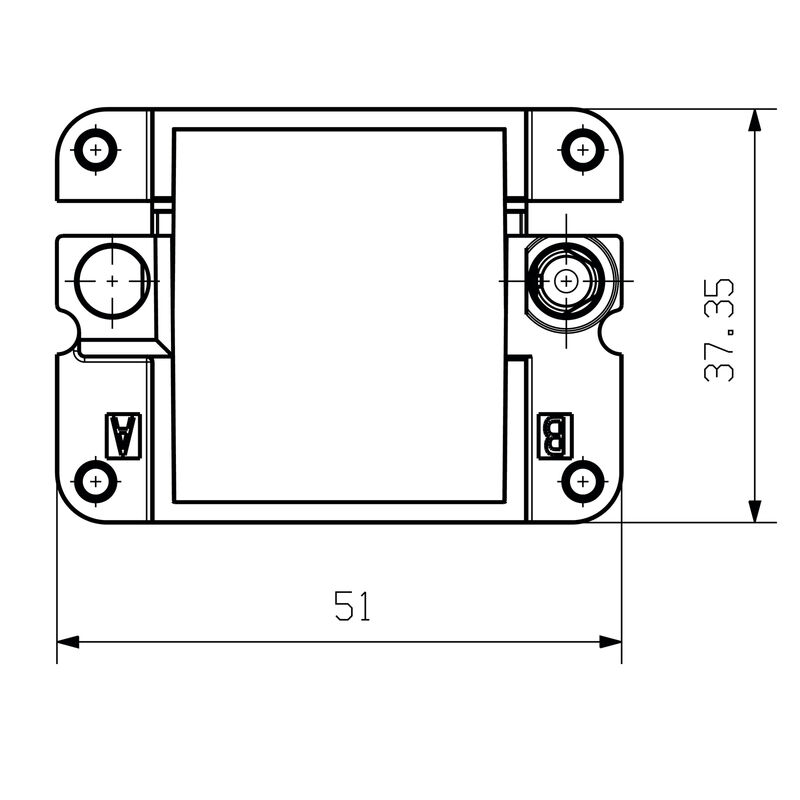

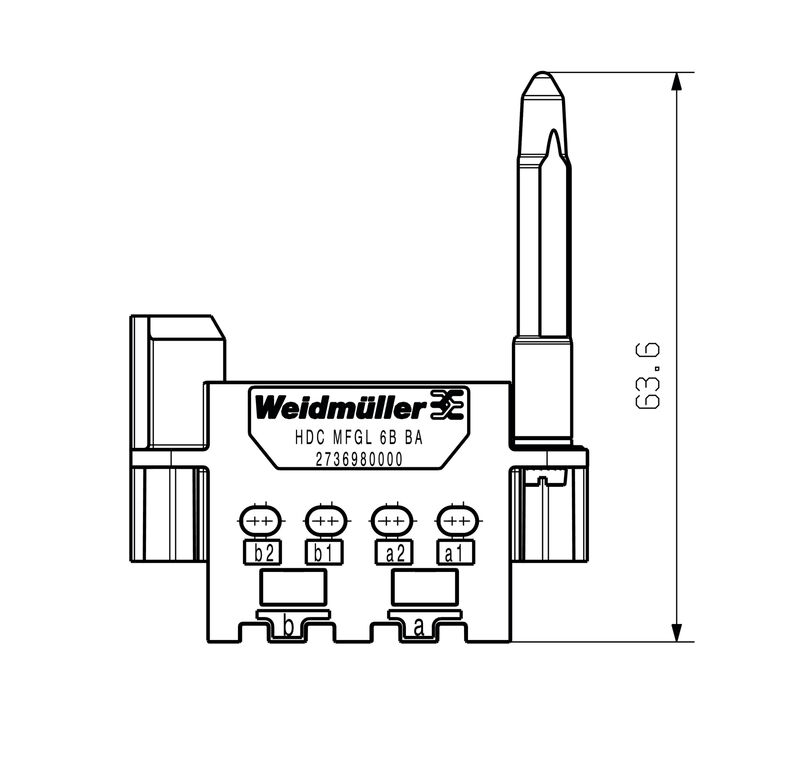

| Tipo | HDC MFGL 6B BA |
| GTIN (EAN) | 4050118822908 |
| CPZ | 1 Pezzo |
| Peso netto | 56,32 g |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 425d5315-3039-4ee5-aab3-6b6a65cc297f |
| Cicli di inserimento | ≥ 500 |
| Grandezza | 3 |
| Materiale | Pressofusione di zinco |
| Numero di slot | 2 |
| Serie | ModuPlug |
| Versione del perno di guida | lungo |
| Informazioni sul prodotto | Il collegamento PE non è più disponibile per la versione con pin guida. |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318561) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2736980000) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC002312 |
| ETIM 9.0 | EC002312 |
| ECLASS 9.0 | 27-44-02-06 |
| ECLASS 9.1 | 27-44-02-06 |
| ECLASS 10.0 | 27-44-02-06 |
| ECLASS 11.0 | 27-44-02-06 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Conforme |
È accessorio di
-
N. articolo:2748480000Confezione:5 Pezzo
Modulo segnale, 160 V, 10 A, Numero di poli: 17, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748360000Confezione:5 Pezzo
Modulo di potenza, 500 V, 40 A, Numero di poli: 7, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
-
N. articolo:1429020000Confezione:1 Pezzo
Modulo dati, Numero di poli: 2, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748440000Confezione:1 Pezzo
Modulo segnale, 400 V, 16 A, Numero di poli: 8, PUSH IN con attuatore, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748310000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 70 A, Numero di poli: 2, Collegamento a vite assiale, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748520000Confezione:1 Pezzo
Modulo dati, 50 V, 5 A, Cat. 6A, Numero di poli: 8, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
-
N. articolo:1429350000Confezione:1 Pezzo
Modulo di potenza, 690 V, 40 A, Numero di poli: 3, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2636190000Confezione:1 Pezzo
Modulo segnale, 400 V, 16 A, Numero di poli: 5, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
-
N. articolo:1428930000Confezione:1 Pezzo
Modulo segnale, 500 V, 16 A, Numero di poli: 20, Collegamento a crimpare, Femmina, Slot a innesto necessari: 2
-
N. articolo:2748550000Confezione:5 Pezzo
Modulo, 48 V, 1.5 A, Numero di poli: 4, Collegamento a crimpare, Collegamento a saldare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748280000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 100 A, Numero di poli: 2, Collegamento a vite assiale, Maschio, Slot a innesto necessari: 2
-
N. articolo:2748410000Confezione:1 Pezzo
Modulo segnale, 230 V, 16 A, Numero di poli: 5, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748350000Confezione:5 Pezzo
Modulo di potenza, 830 V, 40 A, Numero di poli: 2, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748380000Confezione:1 Pezzo
Modulo alta tensione, 2900 V, 16 A, Numero di poli: 2, Collegamento a crimpare, Maschio, Slot a innesto necessari: 2
-
N. articolo:2748530000Confezione:1 Pezzo
Modulo dati, 50 V, 5 A, Cat. 6A, Numero di poli: 8, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748450000Confezione:1 Pezzo
Modulo segnale, 400 V, 16 A, Numero di poli: 8, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
-
N. articolo:1428950000Confezione:1 Pezzo
Modulo di potenza, 830 V, 40 A, Numero di poli: 4, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
-
N. articolo:1428910000Confezione:1 Pezzo
Modulo segnale, 500 V, 16 A, Numero di poli: 20, Collegamento a crimpare, Maschio, Slot a innesto necessari: 2
-
N. articolo:2635980000Confezione:1 Pezzo
Modulo segnale, 250 V, 16 A, Numero di poli: 4, PUSH IN con attuatore, Maschio, Slot a innesto necessari: 0.5
-
N. articolo:2748400000Confezione:1 Pezzo
Modulo segnale, 230 V, 16 A, Numero di poli: 5, PUSH IN con attuatore, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748320000Confezione:2 Pezzo
Modulo di potenza, 690 V, 40 A, Numero di poli: 2, Collegamento a vite assiale, Maschio, Slot a innesto necessari: 1
-
N. articolo:2636180000Confezione:1 Pezzo
Modulo segnale, 400 V, 16 A, Numero di poli: 5, PUSH IN con attuatore, Maschio, Slot a innesto necessari: 1
-
N. articolo:1428990000Confezione:1 Pezzo
Modulo dati, Numero di poli: 2, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748330000Confezione:2 Pezzo
Modulo di potenza, 690 V, 40 A, Numero di poli: 2, Collegamento a vite assiale, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748250000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 200 A, Numero di poli: 1, Collegamento a vite assiale, Femmina, Slot a innesto necessari: 2
-
N. articolo:2748290000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 100 A, Numero di poli: 2, Collegamento a vite assiale, Femmina, Slot a innesto necessari: 2
-
N. articolo:3092820000Confezione:1 Pezzo
Modulo dati, 48 V, 5 A, Cat. 6A, Numero di poli: 8, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
-
N. articolo:1429340000Confezione:1 Pezzo
Modulo di potenza, 690 V, 40 A, Numero di poli: 3, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748460000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, PUSH IN con attuatore, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748340000Confezione:5 Pezzo
Modulo di potenza, 830 V, 40 A, Numero di poli: 2, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748500000Confezione:5 Pezzo
Modulo di potenza, 4 A, Numero di poli: , Collegamento a crimpare, Maschio, Slot a innesto necessari:
-
N. articolo:2748390000Confezione:1 Pezzo
Modulo alta tensione, 2900 V, 16 A, Numero di poli: 2, Collegamento a crimpare, Femmina, Slot a innesto necessari: 2
-
N. articolo:3092810000Confezione:1 Pezzo
Modulo dati, 48 V, 5 A, Cat. 6A, Numero di poli: 8, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2635990000Confezione:1 Pezzo
Modulo segnale, 250 V, 16 A, Numero di poli: 4, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 0.5
-
N. articolo:1428970000Confezione:1 Pezzo
Modulo di potenza, 830 V, 40 A, Numero di poli: 4, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748240000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 200 A, Numero di poli: 1, Collegamento a vite assiale, Maschio, Slot a innesto necessari: 2
-
N. articolo:2748540000Confezione:5 Pezzo
Modulo, 48 V, 1.5 A, Numero di poli: 4, Collegamento a crimpare, Collegamento a saldare, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748430000Confezione:1 Pezzo
Modulo segnale, 500 V, 16 A, Numero di poli: 6, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748300000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 70 A, Numero di poli: 2, Collegamento a vite assiale, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748510000Confezione:5 Pezzo
Modulo di potenza, 4 A, Numero di poli: , Collegamento a crimpare, Femmina, Slot a innesto necessari:
-
N. articolo:2748470000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748490000Confezione:5 Pezzo
Modulo segnale, 160 V, 10 A, Numero di poli: 17, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748260000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 200 A, Numero di poli: 1, Collegamento a vite assiale, Maschio, Slot a innesto necessari: 2
-
N. articolo:2748370000Confezione:5 Pezzo
Modulo di potenza, 500 V, 40 A, Numero di poli: 7, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
-
N. articolo:2748420000Confezione:1 Pezzo
Modulo segnale, 500 V, 16 A, Numero di poli: 6, PUSH IN con attuatore, Maschio, Slot a innesto necessari: 1
-
N. articolo:2748270000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 200 A, Numero di poli: 1, Collegamento a vite assiale, Femmina, Slot a innesto necessari: 2
