Caratteristiche

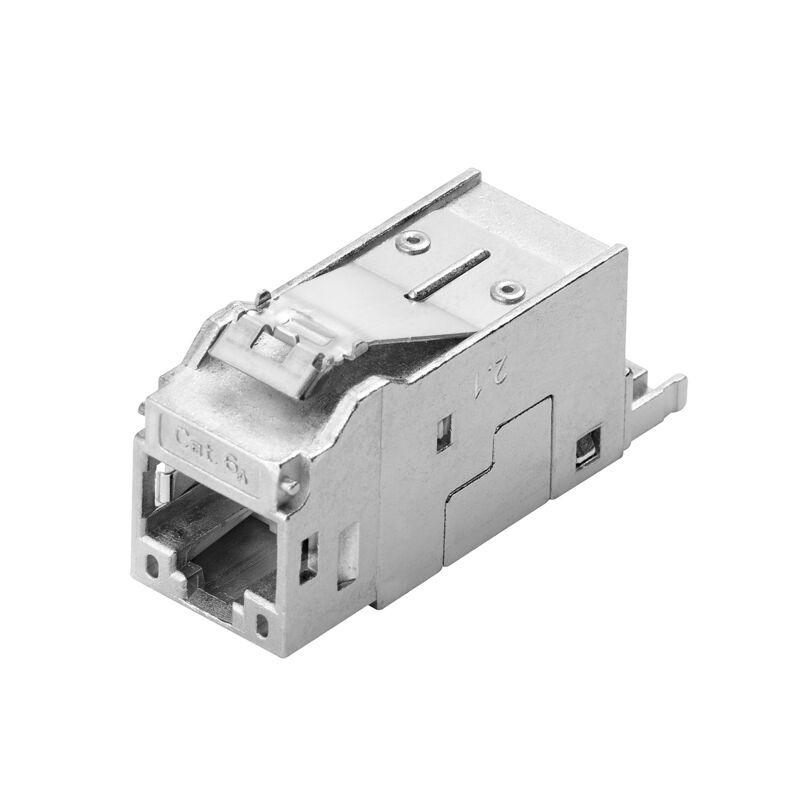

| Versione | Inserto flangia, Cat.6A / Class EA (ISO/IEC 11801 2010), IP20 |
| N. d’ordine | 2782300000 |
| Tipo | IE-KEY-RJ45/IDC-1 |
| GTIN (EAN) | 4064675057895 |
| CPZ | 1 Pezzo |
| Posizione verticale | 23,4 mm |
| Altezza (pollici) | 0,921 inch |
| Larghezza | 14,7 mm |
| Larghezza (pollici) | 0,579 inch |

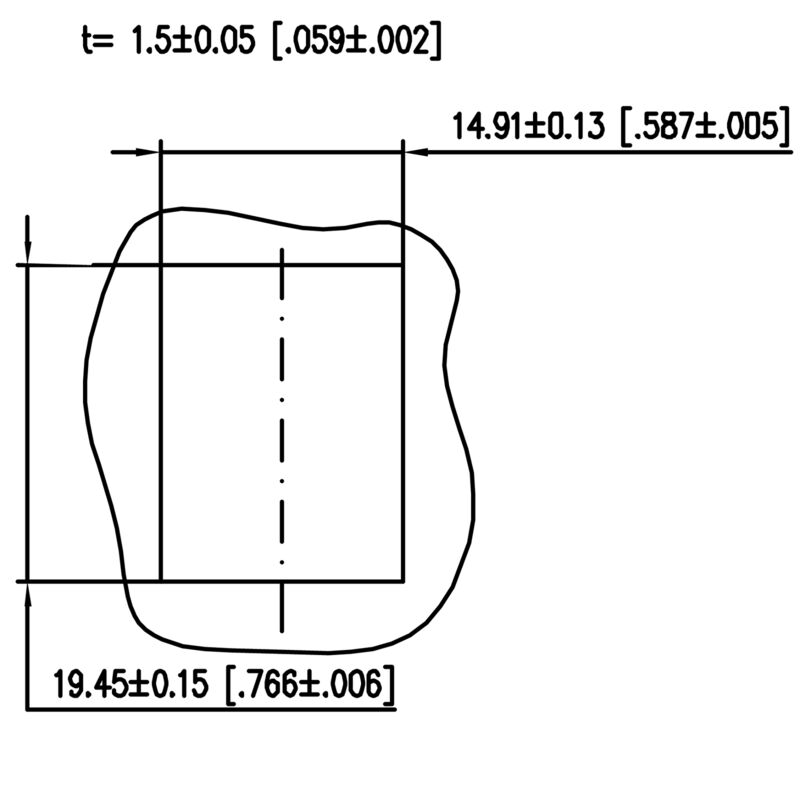

| Spessore della parete, min. | 1,45 mm |
| Spessore della parete, max. | 1,55 mm |
| Peso netto | 25 g |
| Temperatura d'esercizio | -40 °C...70 °C |
| Stato conformità RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Collegamento 1 | RJ45 |
| Collegamento 2 | IDC |
| Cablaggio |
TIA-568A
TIA-568B PROFINET |
| Materiale base della custodia | Pressofusione di zinco |
| Diametro isolamento, max. | 1,8 mm |
| Categoria | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Superficie dei contatti | Oro su nichel |
| Diametro di collegamento, rigido | 0.41...0.64 mm |
| Sezione trasversale conduttore, rigido (AWG) | AWG 26...AWG 22 |
| Sezione di collegamento del conduttore, rigido | 0.13...0.32 mm² |
| Diametro di collegamento, flessibile | 0.48...0.76 mm |
| Sezione trasversale conduttore, flessibile (AWG) | AWG 26...AWG 22 |
| Schermatura | Contatto dello schermo a 360° |
| Grado di protezione | IP20 |
| Forza d'inserimento | 20 N |
| Cicli di inserimento | 750 |
| PoE / PoE+ | secondo IEEE 802.3at |
| Resistenza contro l'isolamento | 500 MΩ |
| Resistenza di contatto | ≤ 20 mΩ |
| Rigidità dielettrica contatto-contatto | ≥ 1000 V DC |
| Connettori a norma | IEC 60603-7-51 |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| ROHS | Conforme |
