Caratteristiche
| Versione | Staffa di serraggio, Serracavo, PA 66 GF 30 |
| N. d’ordine | 1403090000 |

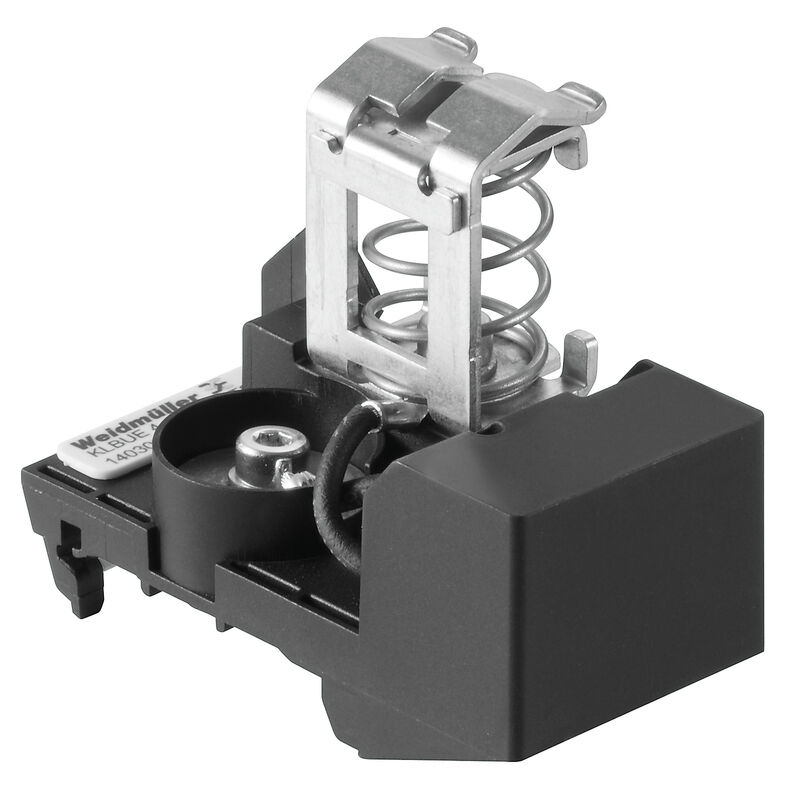

| Tipo | KLBUE 4-13.5 RC TS35 |
| GTIN (EAN) | 4050118205206 |
| CPZ | 1 Pezzo |
| Profondità | 55,6 mm |
| Profondità (pollici) | 2,189 inch |
| Posizione verticale | 67,5 mm |
| Altezza (pollici) | 2,657 inch |
| Larghezza | 37,5 mm |
| Larghezza (pollici) | 1,476 inch |
| Peso netto | 81,8 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -25 °C |
| Temperatura d'esercizio continuo, max. | 105 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6fc8563f-82a2-46cf-b3da-0e2c7ddd4382 |
| Materiale | PA 66 GF 30 |
| Colori |
nero
grigio argento |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
per collegamento di schermatura
Con resistore |
| Piastra terminale (necessaria) | No |
| Guida | TS 35 |
| Esecuzione a prova di esplosione | No |
| Istruzioni di montaggio | Montaggio diretto |
| Tipo di montaggio | innestabile |
| Diametro del cavo, max. | 13,5 mm |
| Diametro del cavo, min. | 4 mm |
| Lunghezza di spellatura | 24,3 mm |
| Sezione di collegamento, semirigida, max. | 13,5 mm² |
| Sezione di collegamento, semirigida, min. | 4 mm² |
| Tipo di collegamento | Collegamento a molla |
| Guida | TS 35 |
| Istruzioni di montaggio | Montaggio diretto |
| Sezione di dimensionamento | 10 mm² |
| Tensione nominale | 230 V |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61671) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1403090000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1403090000) |
| Documentazione utente |
[Beipackzettel_KLBUE_RC.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35513)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002020 |
| ETIM 7.0 | EC002020 |
| ETIM 8.0 | EC002020 |
| ETIM 9.0 | EC002020 |
| ECLASS 9.0 | 27-14-11-50 |
| ECLASS 9.1 | 27-14-11-50 |
| ECLASS 10.0 | 27-14-11-50 |
| ECLASS 11.0 | 27-14-11-50 |
| ECLASS 12.0 | 27-14-11-50 |
| ECLASS 13.0 | 27-25-01-20 |
| ECLASS 14.0 | 27-25-01-20 |
| ROHS | Conforme |
