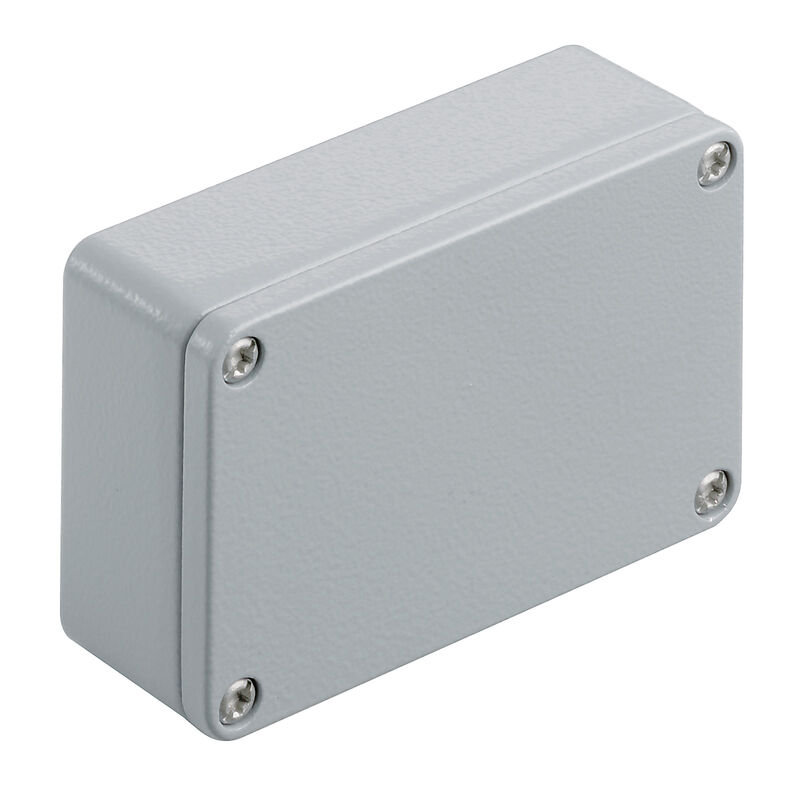

KLIPPON K02 RAL7001
Klippon K (custodia vuota in alluminio), Custodia vuota, Custodia in alluminio, Posizione verticale: 64 mm, Larghezza: 98 mm, Profondità: 34 mm, Materiale: alluminio AlSi12, Rivestito a polvere, strutturato, grigio argento
N. articolo
9529110000
Caratteristiche
| Versione | Klippon K (custodia vuota in alluminio), Custodia vuota, Custodia in alluminio, Posizione verticale: 64 mm, Larghezza: 98 mm, Profondità: 34 mm, Materiale: alluminio AlSi12, Rivestito a polvere, strutturato, grigio argento |
| N. d’ordine | 9529110000 |
| Tipo | KLIPPON K02 RAL7001 |
| GTIN (EAN) | 4008190918996 |
| CPZ | 6 Pezzo |
| Profondità | 34 mm |
| Profondità (pollici) | 1,339 inch |
| Posizione verticale | 64 mm |
| Altezza (pollici) | 2,52 inch |
| Larghezza | 98 mm |
| Larghezza (pollici) | 3,858 inch |
| Altezza di fissaggio | 36 mm |
| Larghezza di fissaggio | 86 mm |
| Peso netto | 181,573 g |
| Temperatura d'esercizio | -40 °C...80 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 1 |
| M16 | 1 |
| M12 | 1 |
| M16 | 1 |
| M12 | 3 |
| M16 | 3 |
| M20 | 2 |
| Condizioni di omologazione |
cULus
RMRS DNV |
| Dichiarazione di conformità n. (DoC LVD) | DE PS2410 160412 001ISS03 |
| N° Certificato (cULus) | E197061 |
| N° certificato (DNV) | TAE00002SM |
| Allegato coperchio | M4 torx stainless steel screws with slot |
| Altezza apertura di accesso | 57,8 mm |
| Campi di applicazione |
Processo industriale
Sistema dei trasporti Costruzioni navali Industria degli imballaggi Impianti portuali Settore meccanico |
| Carico max. | 0,627 kg |
| Coperchio | Sì |
| Coppia di serraggio delle viti coperchio | 2,5 Nm |
| Fissaggio dei componenti | fori filettati M3 |
| Fissaggio della custodia | fori 4 mm |
| Grado di protezione |
IP66
IP67 IP68 |
| Grado di protezione (UL) |
Type 4
Type 4X |
| Larghezza apertura di accesso | 91,8 mm |
| Materiale | alluminio AlSi12 |
| Materiale delle guarnizioni | Cloroprene |
| Norme | EN 45545-2:2013 |
| Nota: grado di protezione | IP68 (t=72h, h=1m) |
| Numero di viti sul coperchio | 4 |
| Piastra a flangia | No |
| Resistenza agli urti | 10 J versione standard |
| Spessore del materiale del coperchio | 2,5 mm |
| Spessore del materiale della custodia | 3,1 mm |
| Superficie |
Rivestito a polvere
strutturato |
| Temperatura d'esercizio , max. | 80 °C |
| Temperatura d'esercizio , min. | -40 °C |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x1* |
| WDU 4 / ZDU 4 | 1x1* |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x1* |
| WDU 4 / ZDU 4 | 1x1* |
| Omologazione/Certificato/Documento di conformità |
[TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742)
[EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [UKCA Declaration of Conformity - Klippon K Empty Enclosures - UKCA DE PS2410 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319946) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66850) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9529110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9529110000) |
| Notifica modifica prodotto |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Specifiche del capitolato |
[Klippon K02 RAL7001_9529110000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56401)
[Klippon K02 RAL7001_9529110000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56510) |
| Documentazione utente | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40378) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472)
[FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC000261 |
| ETIM 7.0 | EC000261 |
| ETIM 8.0 | EC000261 |
| ETIM 9.0 | EC000261 |
| ECLASS 9.0 | 27-18-01-01 |
| ECLASS 9.1 | 27-18-92-90 |
| ECLASS 10.0 | 27-18-01-01 |
| ECLASS 11.0 | 27-18-01-01 |
| ECLASS 12.0 | 27-18-01-01 |
| ECLASS 13.0 | 27-18-01-01 |
| ECLASS 14.0 | 27-18-01-01 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E197061 |
