KTB FS 484815 S4E1

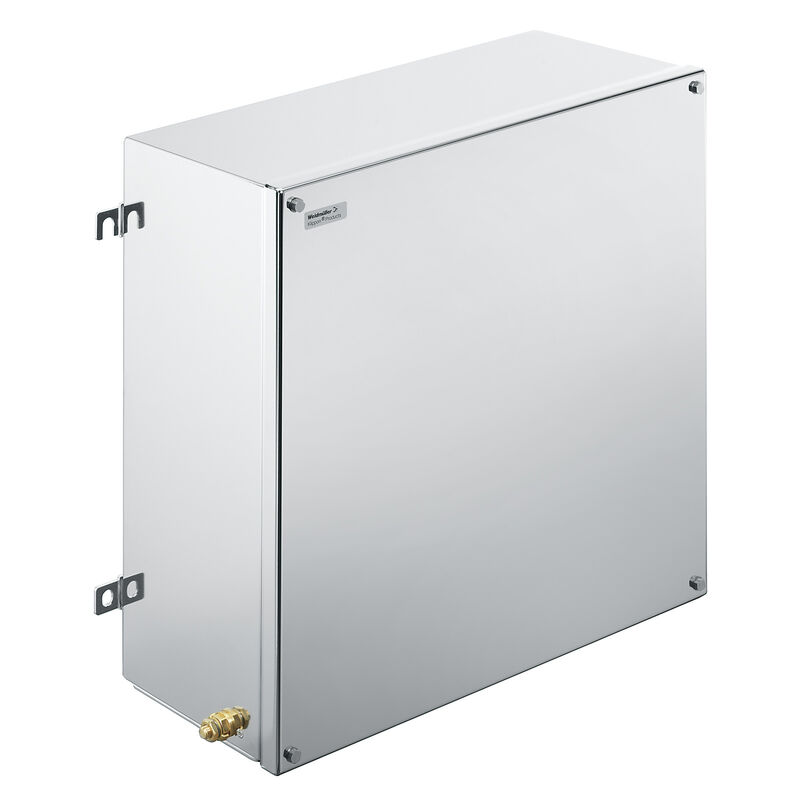

A kép illusztráció
Abbildung ähnlich
KTB FS 484815 S4E1
Méretrajz

KTB FS 484815 S4E1

Klippon TB FS (Terminal Box - Fixing Screw), Üres ház, Nemesacél házak, Magasság: 480 mm, Szélesség: 480 mm, Mélység: 150 mm, Tömszelence lemezek: Alsó, Alapanyag: Nemesacél 1.4404 (316 L), Elektropolírozott, ezüst

Cikkszám 1196210000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 21 Készlet tartalma 2 Kapcsolódó termékek 5
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Tömszelencék, bal Tömszelencék, jobb Tömszelencék, felső/alsó Tanúsítványszámok - tokozat Általános információ vízszintes összeállítás Ház földelés függőleges összeállítás Besorolások

Tanúsítványok

Jóváhagyások
