LMF 5.08/04/90PN 3.5SN BX
LMF 5.08/04/90PN 3.5SN BX
Rysunek wymiarowy
LMF 5.08/04/90PN 3.5SN BX
Wykres
LMF 5.08/04/90PN 3.5SN BX
Wykres

LMF 5.08/04/90PN 3.5SN BX

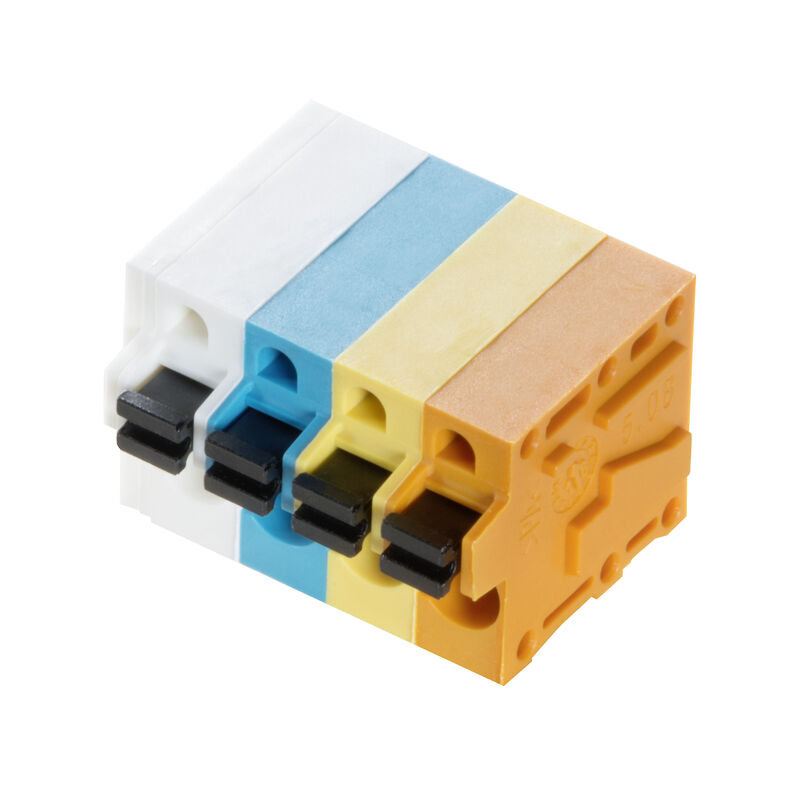

Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 4, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, kolorowy, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 2.5 mm², skrzynia

N.º de artículo 2672960000
Descargar hoja de datos Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Agréments
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Version
Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 4, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, kolorowy, PUSH IN z przyciskiem aktywacji, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Référence
2672960000
Type
LMF 5.08/04/90PN 3.5SN BX
GTIN (EAN)
4050118697902
Qty.
70 szt.
parametry produktu
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
opakowanie
skrzynia

Wymiary i masa

Profondeur
19,2 mm
Głębokość (cale)
0,756 inch
Hauteur
14,8 mm
Wysokość (cale)
0,583 inch
Najmniejsza wysokość montażu
14,8 mm
Largeur
22,94 mm
Szerokość (cale)
0,903 inch
Poids net
7,157 g

Zgodność produktu z wymogami środowiska naturalnego

Statut de conformité RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specyfikacje systemu

Długość kołka lutowniczego (l)
3,5 mm
Kategoria
Cat. 5
Klasa mocy
Cat. 5 10 / 100 Mbps
Liczba biegunów
4
liczba kołków lutowanych na biegun
2
montaż na płytce drukowanej
Połączenie lutowane THR
Proces lutowania
Lutowanie ręczny
Lutowanie falowe
Raster w calach (P)
0,2 "
Raster w mm (P)
5,08 mm
Rodzina produktów
OMNIMATE Signal - seria LMF
Stopień ochrony
IP20
Szybkość przesyłania danych
10 / 100 Mbps
Tolerancja pozycjonowania kołka lutowniczego
± 0,1 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
Wymiary kołka lutowniczego
d = 0,8 mm
0,6 x 0,8 mm
zamknięcie boczne, właściwość
zamknięte z boku
Średnica otworu oczka lutowniczego (D)
1,1 mm

Dane materiałowe

Materiał izolacyjny
Wemid (PA)
Barwny
kolorowy
Таблица цветов (аналогич.)
-
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Contact material
Stop Cu
Powierzchnia styku
cynowana
powlekanie
4-6 μm SN
Typ cynowania
matowe
Структура слоев соединения под пайку
4...6 mm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Przewody pasujące do złącza

Plage de serrage, min.
0,12 mm²
Plage de serrage, max.
2,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Section de raccordement du conducteur, AWG, max.
AWG 12
jednodrutowe, min. H05(07) V-U
0,5 mm²
rigido, max. H05(07) V-U
2,5 mm²
Wielodrutowe, min. H07V-R
0,5 mm²
wielodrutowe, maks. H07V-R
2,5 mm²
cienkodrutowe, min. H05(07) V-K
0,25 mm²
cienkodrutowe, maks. H05(07) V-K
2,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,25 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,4 mm x 1,5 mm
Clampable conductor
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025870000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004050000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025860000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0542500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9019100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0282800000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0186500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0635100000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004080000
Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
24 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
24 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
24 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
odporność na zwarcia
3 x 1s z 120 A

Dane znamionowe wg CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 12

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
351 mm
Largeur VPE
139 mm
Wysokość VPE
33 mm

Testy typu

Test: wytrzymałość znaczników
  • Standard:
    IEC 61984 rozdziały 6.2 i 7.3.2 / 10.11
  • Test:
    znacznik początku, identyfikacja typu, typ materiału, znacznik zatwierdzenia UL, znacznik atestu CSA, wytrzymałość, raster, znacznik daty
  • Ocena:
    dostępny
Test: przekrój zaciskowy
  • Standard:
    IEC 60999-1 rozdziały 7 i 9.1 / 11.99, IEC 60947-1 rozdział 8.2.4.5.1 / 03.11
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,12 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      giętki 0,12 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,25 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,7 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K2.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
Test de décrochage
  • Standard:
    IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥15 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,25 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥50 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K2.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥60 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony

Ważna informacja

Conformité IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Remarques
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Odczep probierczy można wykorzystywać tylko jako punkt pomiaru potencjału.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
