LMZF 10/2/135 3.5OR

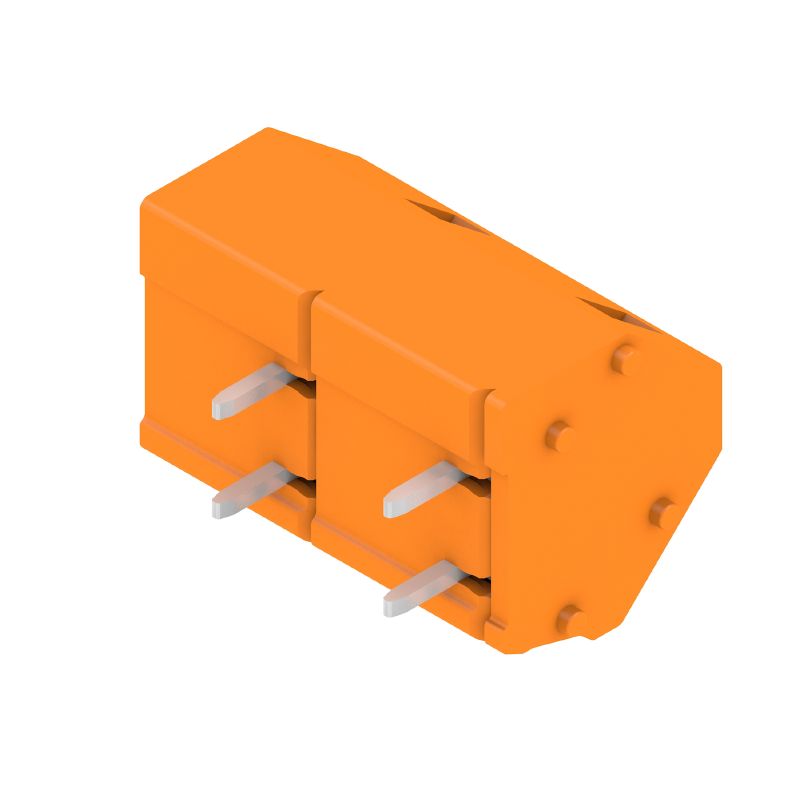

Изображение изделия
LMZF 10/2/135 3.5OR

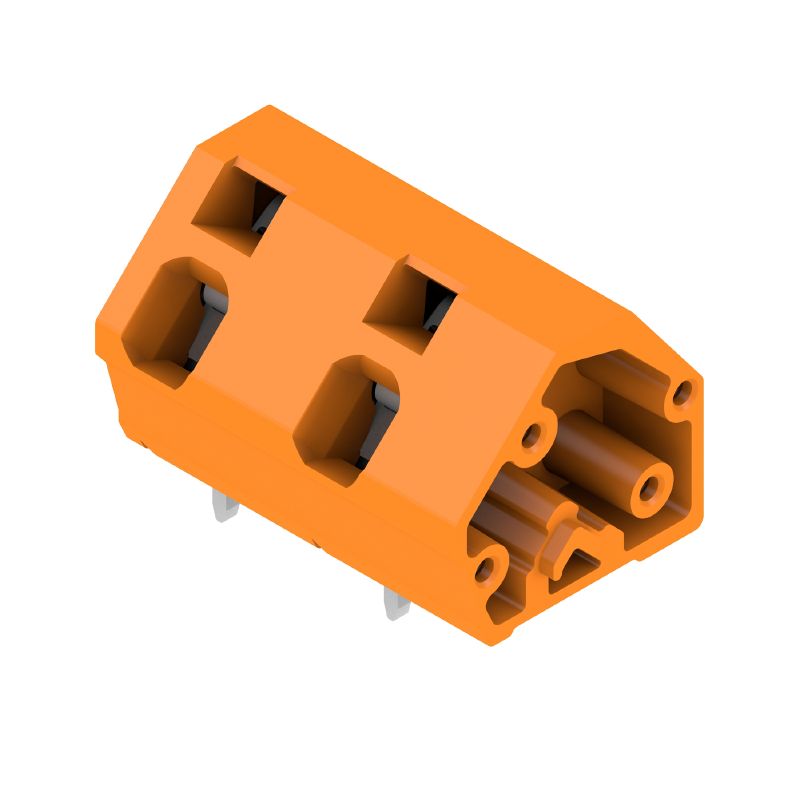

Изображение изделия
LMZF 10/2/135 3.5OR
Dimensional drawing
LMZF 10/2/135 3.5OR
Graph

LMZF 10/2/135 3.5OR

Svorka PCB, 10.00 mm, Počet pólů: 2, 135°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s kotevní svorkou, Upínací rozsah, max. : 2.5 mm², Box

№ продукта 1953470000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 11
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Vodiče vhodné k připojení Номинальные характеристики по IEC Jmenovité údaje podle CSA Rated data acc. to UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Všeobecné objednací údaje

Версия
Svorka PCB, 10.00 mm, Počet pólů: 2, 135°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s kotevní svorkou, Upínací rozsah, max. : 2.5 mm², Box
Заказ №
1953470000
Тип
LMZF 10/2/135 3.5OR
GTIN (EAN)
4032248661909
Кол.
100 items
Product data
IEC: 1000 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Packaging
Box

Rozměry a hmotnosti

Глубина
14,5 mm
Глубина (дюймов)
0,571 inch
Высота
16,48 mm
Výška (v palcích)
0,649 inch
Nejvyšší nebo nejnižší verze
12,98 mm
Ширина
22,5 mm
Šířka (v palcích)
0,886 inch
Масса нетто
3,538 g

Shoda produktu s prostředím

Состояние соответствия RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Серия изделия
OMNIMATE Signal - řada LMZF
Метод проводного соединения
Připojení s kotevní svorkou
Монтаж на печатной плате
Připojení pájením přetavením průchozím otvorem
Направление вывода кабеля
135°
Шаг в мм (P)
10 mm
Шаг в дюймах (P)
0,394 "
Количество полюсов
2
Количество полюсных рядов
1
Монтаж силами заказчика
No
Number of rows
1
Максимальное количество полюсов на ряд
12
Длина штифта для припайки (l)
3,5 mm
Размеры выводов под пайку
0.8 x 0.8 mm
Диаметр отверстия припойного ушка (D)
1,3 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 mm
Количество контактных штырьков на полюс
2
Лезвие отвертки
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Stripping length
6 mm
L1 in mm
10 mm
L1 in inches
0,394 "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
sicurezza per le dita
보호 등급
IP20

Údaje o materiálu

Изоляционный материал
Wemid (PA)
Цветовой код
Oranžová
Colour chart (similar)
RAL 2000
Группа изоляционного материала
I
Сравнительный показатель пробоя (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Материал контакта
Copper alloy
Поверхность контакта
tinned
Покрытие
4-10 μm SN
Тип лужения
matt
Layer structure of solder connection
5...8 µm Sn matt
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Vodiče vhodné k připojení

Диапазон зажима, мин.
0,13 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Solid, min. H05(07) V-U
0,13 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,13 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
С наконечником DIN 46 228/4, мин.
0,25 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,25 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025740000
    • Stripping length:
      • nominal:
        5 mm
    • Recommended wire-end ferrule:
      9018910000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      9025750000
Текст ссылки
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
24 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
24 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
500 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
8 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV

Jmenovité údaje podle CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
150 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
15 A
Номинальный ток (группа использования C/CSA)
15 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14

Rated data acc. to UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
150 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
15 A
Номинальный ток (группа использования C/UL 1059)
15 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
승인값 참조
사양은 최대값, 상세정보 - 승인서 참조

Balení

Упаковка
Box
Длина VPE
278 mm
VPE с
158 mm
Высота VPE
59 mm

Typové testy

Испытание: Прочность маркировки
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    označení původu, identifikace typu, typ materiálu, označení schválení UL, označení schválení CSA, trvanlivost
  • Vyhodnocení:
    k dispozici
Испытание: Зажимное поперечное сечение
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      plný 0,13 mm²
    • Typ vodiče a průřez vodiče:
      pružný 0,13 mm²
    • Typ vodiče a průřez vodiče:
      pružný 0,13 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Испытание на повреждение из-за случайного ослабления проводов
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0.9 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
Испытание на выдергивание
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed

Důležitá poznámka

Соответствие IPC
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Примечания
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
