Caratteristiche

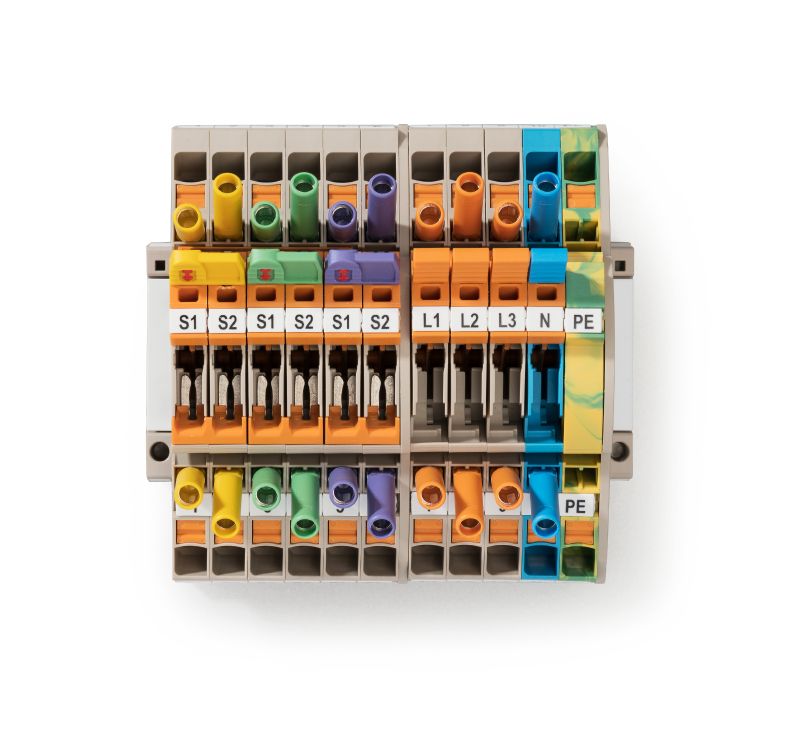

| Versione | Morsetto sezionatore di prova, Beige scuro, blu, Verde/giallo, 6 mm², 30 A, 500 V, Numero di collegamenti: 22, Numero di piani: 1 |
| N. d’ordine | 8000082523 |
| Tipo | LST_CTVT_3PHASEPEATTB |
| GTIN (EAN) | 4064675535614 |
| CPZ | 1 Pezzo |
| Profondità | 79 mm |
| Profondità (pollici) | 3,11 inch |
| Posizione verticale | 100 mm |
| Altezza (pollici) | 3,937 inch |
| Larghezza | 105 mm |
| Larghezza (pollici) | 4,134 inch |
| Peso netto | 470 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori |
Beige scuro
blu Verde/giallo |
| Colore elementi di azionamento | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 4 |
| Numero di piani | 1 |
| Guida |
TS 35
TS 32 |
| Funzione PE | Sì |
| Lati aperti | chiuso |
| Tipo di montaggio | innestabile |
| Calibro a norma 60 947-1 | A4 |
| Campo di sezioni, max. | 10 mm² |
| Campo di sezioni, min. | 0,5 mm² |
| Dimensione lama | 0,8 x 4,0 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 12 mm |
| Numero di collegamenti | 22 |
| Sezione di collegamento cavo AWG, max. | AWG 8 |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 10 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 10 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 10 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Guida |
TS 35
TS 32 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 8 |
| Sezione di collegamento cavo AWG, min. | AWG 22 |
| Sezione di dimensionamento | 6 mm² |
| Tensione nominale | 500 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 30 A |
| Corrente con conduttore max. | 30 A |
| Norme | IEC 60947-7-1 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Dati ingegneristici | [CAD data -- 8000082523.stp](https://mdcop.weidmueller.com/mediadelivery/asset/900_304018) |
| Documentazione utente |
[DATA SHEET LST_CTVT_3PHASEPEATTB DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_229501)
[DATA SHEET LST_CTVT_3PHASEPEATTB EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_229505) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| ROHS | Conforme |
