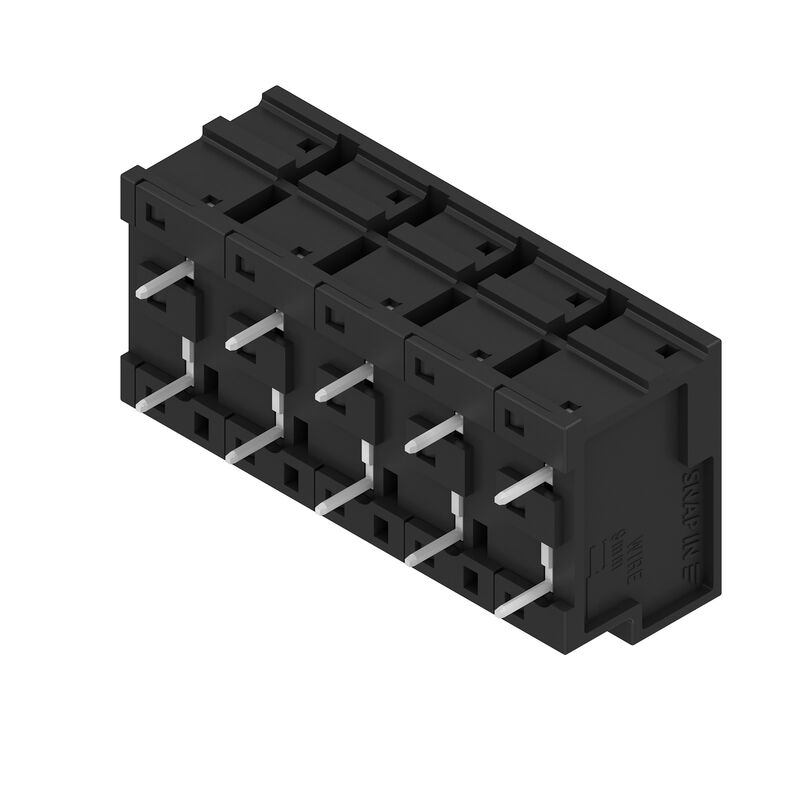

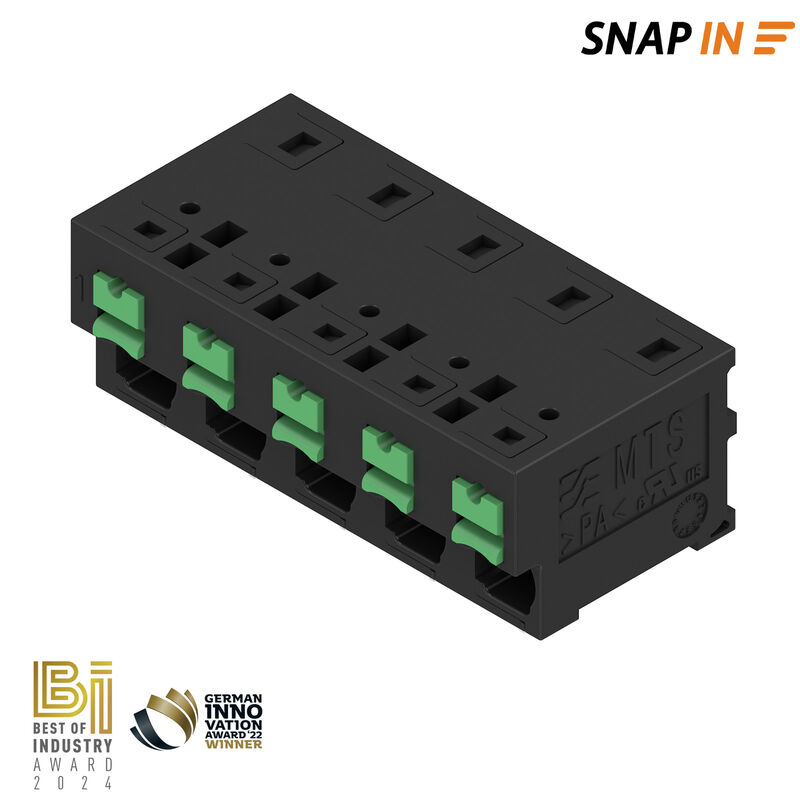

Printed circuit board terminals, PCB terminal, THT/THR solder connection, Pitch in mm (P): 7.50 mm, Number of poles: 5, Tube

Produkt-ID 3124640000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 7
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance System parameters Material data Conductors suitable for connection Rated data acc. to IEC Märkdata enligt CSA Märkdata enligt UL 1059 Important note Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

General ordering data

Utförande
Printed circuit board terminals, PCB terminal, THT/THR solder connection, Pitch in mm (P): 7.50 mm, Number of poles: 5, Tube
Art.nr.
3124640000
Typ
MTS 7S/05 H T4 B T
GTIN (EAN)
4099987278782
Förp.
14 Штука
Produktparametrar
IEC: 1000 V / 32 A / 0.5 - 4 mm²
UL: 300 V / 20 A / AWG 20 - AWG 12
Förpackning
Tube

Dimensions and weights

Djup
18,85 mm
Depth (inches)
0,742 inch
Höjd
16,7 mm
Height (inches)
0,657 inch
Height of lowest version
13,2 mm
Bredd
37,3 mm
Szerokość (cale)
1,469 inch
Nettovikt
9,52 g

Temperatures

Omgivningstemperatur
-50 °C…125 °C
Installation temperature
-25 °C to +125 °C

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

System parameters

Produktfamilj
OMNIMATE 4.0
Ledaranslutningsteknik
SNAP IN with push button
Egenskap för klämstället
WireReady
Mounting onto the PCB
THT/THR-forrasztott csatlakozással
Conductor outlet direction
90°
Pitch in mm (P)
7,5 mm
Pitch in inches (P)
0,295 "
Antal poler
5
Pin series quantity
1
Antal rader
1
Lödstiftlängd (l)
3,5 mm
Dimensioner för lödstift
0,6 x 0,8 mm
Diameter bestyckningshål (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
2
Avisoleringslängd
9 mm
Avisoleringslängd, tolerans
  • min.:
    8 mm
  • max.:
    10 mm
L1 i mm
30 mm
L1 i tum
1,181 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20

Material data

Isoleringsmaterial
PA 9T
Färgkod
black
Colour of operational elements
green
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-legering
Contact surface
förtennad
Tinning type
matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
125 °C

Conductors suitable for connection

Anslutningsområde, min.
0,34 mm²
Anslutningsområde, max.
4 mm²
Ledardiameter, AWG, min.
AWG 20
Ledardiameter, AWG, max
AWG 12
entrådig, min. H05(07) V-U
0,5 mm²
entrådig, max. H05(07) V-U
2,5 mm²
Flertrådig, min. H07 V-R
0,5 mm²
Stranded, max. H07V-R
4 mm²
fintrådig, min. H05(07) V-K
0,5 mm²
fintrådig, max. H05(07) V-K
4 mm²
med AEH med krage DIN 46 228/4, min.
0,34 mm²
med ändhylsa med krage DIN 46 228/4, max.
2,5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,5 mm²
med ändhylsa enligt DIN 46 228/1, max.
2,5 mm²
Outer diameter of insulation, max.
4 mm
Clampable conductor
  • Ledarens anslutningsarea:
    • nominell:
      0,34 mm
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025770000
  • Ledarens anslutningsarea:
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025870000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004050000
  • Ledarens anslutningsarea:
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025860000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0542500000
  • Ledarens anslutningsarea:
    • nominell:
      1 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      9025950000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0282800000
  • Ledarens anslutningsarea:
    • nominell:
      1,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        12 mm
    • Rekommenderad ändhylsa:
      0635100000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0186500000
  • Ledarens anslutningsarea:
    • nominell:
      2,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9019160000
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9004080000

Rated data acc. to IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
32 A
Märkström, max. antal poler (Tu=20°C)
32 A
Märkström, min. antal poler (Tu=40°C)
32 A
Märkström, max. antal poler (Tu=40°C)
32 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
600 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
500 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV

Märkdata enligt CSA

Ledardiameter AWG, min.
AWG 20
Ledardiameter AWG, max.
AWG 12

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Märkspänning (användargrupp F / UL 1059)
420 V
Märkström (användargrupp B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 20
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.
Krypsträcka, min.
6,92 mm
Luftsträcka, min.
6,92 mm

Important note

IPC-konformitet
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
