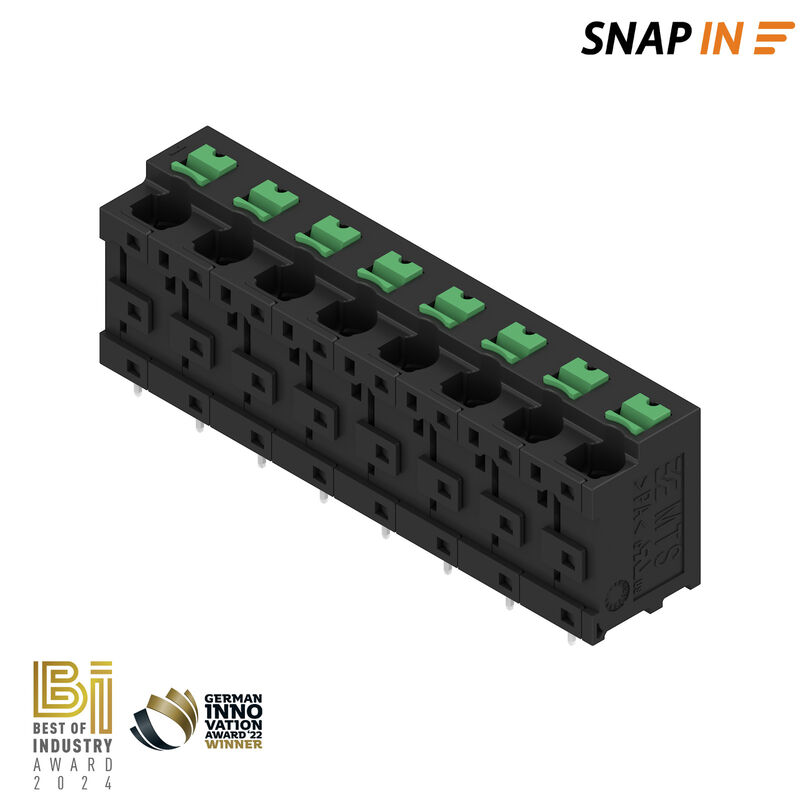

Product image
MTS 7S/08 V T4 B T

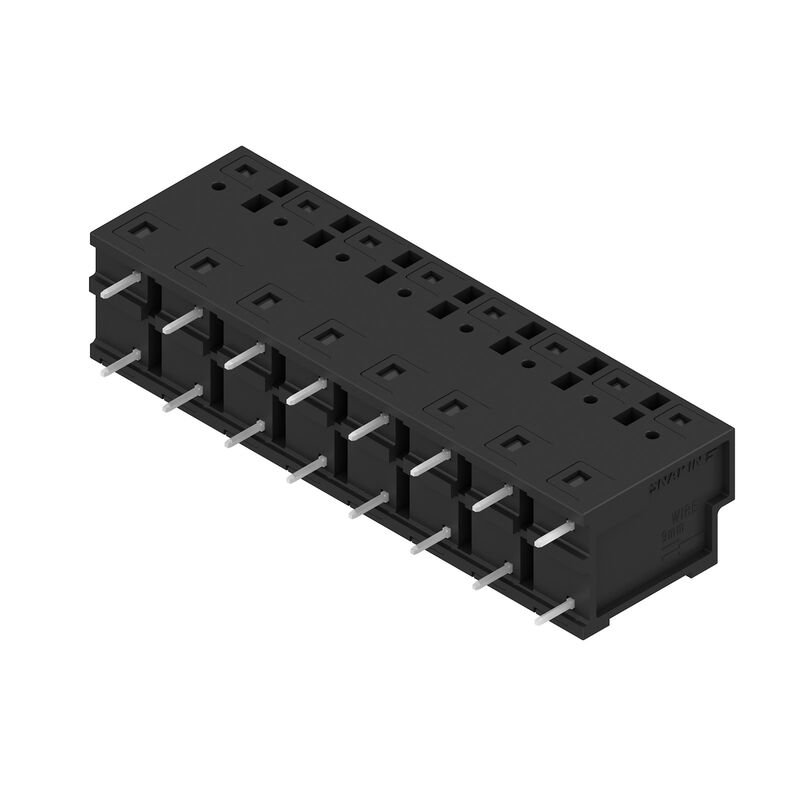

Product image
MTS 7S/08 V T4 B T
MTS 7S/08 V T4 B T
MTS 7S/08 V T4 B T
MTS 7S/08 V T4 B T

MTS 7S/08 V T4 B T

Leiterplattenklemme, Leiterplattenklemme, THT/THR-Lötanschluss, Raster in mm (P): 7.50 mm, Polzahl: 8, Tube

Art.-Nr. 3124740000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Rated data acc. to CSA Nenndaten nach UL 1059 Wichtiger Hinweis Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Version
Leiterplattenklemme, Leiterplattenklemme, THT/THR-Lötanschluss, Raster in mm (P): 7.50 mm, Polzahl: 8, Tube
Order No.
3124740000
Type
MTS 7S/08 V T4 B T
GTIN (EAN)
4099987278881
Qty.
8 Stück
Produkt-Kennzahlen
IEC: 1000 V / 32 A / 0.5 - 4 mm²
UL: 300 V / 20 A / AWG 20 - AWG 12
Verpackung
Tube

Abmessungen und Gewichte

Depth
13,2 mm
Depth (inches)
0,52 inch
Height
22,5 mm
Höhe (inch)
0,886 inch
Höhe niedrigstbauend
19 mm
Width
59,8 mm
Breite (inch)
2,354 inch
Net weight
15,16 g

Temperaturen

Ambient temperature
-50 °C…125 °C
Installation temperature
-25 °C to +125 °C

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE 4.0
Wire connection method
SNAP IN mit Betätigungstaste
Property, clamping point
WireReady
Mounting onto the PCB
THT/THR-Lötanschluss
Conductor outlet direction
180°
Pitch in mm (P)
7,5 mm
Pitch in inches (P)
0,295 "
Number of poles
8
Pin series quantity
1
Number of rows
1
Solder pin length (l)
3,5 mm
Solder pin dimensions
0,6 x 0,8 mm
Solder eyelet hole diameter (D)
1,3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
2
Abisolierlänge
9 mm
Abisolierlänge Toleranz
  • min.:
    8 mm
  • max.:
    10 mm
L1 in mm
52,5 mm
L1 in Zoll
2,067 "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20

Werkstoffdaten

Insulating material
PA 9T
Colour
schwarz
Colour of operational elements
grün
Colour chart (similar)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Contact material
Cu-leg
Contact surface
verzinnt
Tinning type
matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
125 °C

Anschließbare Leiter

Clamping range, min.
0,34 mm²
Clamping range, max.
4 mm²
Wire connection cross section AWG, min.
AWG 20
Wire connection cross section AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
2,5 mm²
Stranded, min. H07V-R
0,5 mm²
Stranded, max. H07V-R
4 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,34 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Outer diameter of insulation, max.
4 mm
Clampable conductor
  • Leiteranschlussquerschnitt:
    • nominal:
      0,34 mm
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025770000
  • Leiteranschlussquerschnitt:
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025870000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025860000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9025950000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
  • Leiteranschlussquerschnitt:
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      0635100000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0186500000
  • Leiteranschlussquerschnitt:
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9019160000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004080000

Bemessungsdaten nach IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
32 A
Rated current, max. number of poles (Tu=20°C)
32 A
Rated current, min. number of poles (Tu=40°C)
32 A
Rated current, max. number of poles (Tu=40°C)
32 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
600 V
Rated voltage for surge voltage class / pollution degree III/3
500 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV

Rated data acc. to CSA

Wire cross-section, AWG, min.
AWG 20
Wire cross-section, AWG, max.
AWG 12

Nenndaten nach UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated voltage (Use group F / UL 1059)
420 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 20
Wire cross-section, AWG, max.
AWG 12
Clearance distance, min.
6,92 mm
Creepage distance, min.
6,92 mm
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Durch den Transport kann es in seltenen Fällen vorkommen, dass die Klemmstellen geschlossen sind. Die Produkte sind weiterhin vollständig funktionsfähig. Um die SNAP IN Funktion erneut zu aktivieren, drücken Sie bitte die Betätigungstaste.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
