PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P

PICOPAK-VI-2DO-E-P

Controllo del valore di soglia

N. articolo 2957060000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Probabilità di guasto Conformità ambientale del prodotto Ingresso Uscita (digitale) Indicazioni generali Coordinazione di isolamento Dati di collegamento Descrizione articolo Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)
E141197

Dati generali per l’ordinazione

Versione
Controllo del valore di soglia
N. d’ordine
2957060000
Tipo
PICOPAK-VI-2DO-E-P
GTIN (EAN)
4099986741331
CPZ
10 Pezzo

Dimensioni e pesi

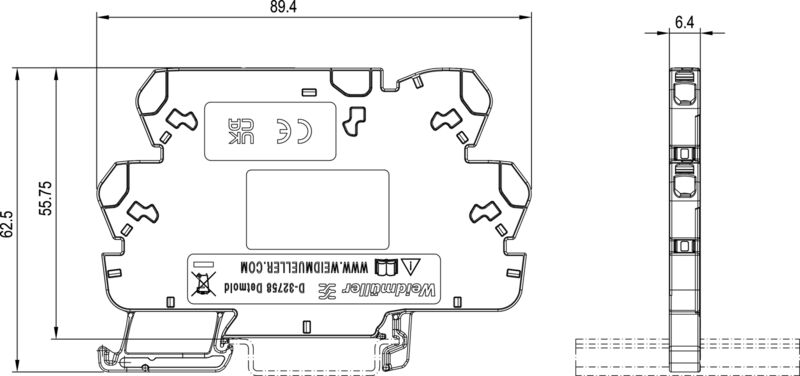

Profondità
62,5 mm
Profondità (pollici)
2,461 inch
Posizione verticale
89,4 mm
Altezza (pollici)
3,52 inch
Larghezza
6,4 mm
Larghezza (pollici)
0,252 inch
Peso netto
28 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-20 °C...60 °C
Umidità con temperatura d'esercizio
da 0 a 95 % (senza formazione di condensa)

Probabilità di guasto

SIL secondo IEC 61508
Nessuno

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
f814e8b7-24eb-4ad1-8545-4d3e652b59d1

Ingresso

campo di misura ingresso
min. 1 % of full scale
Numero di ingressi
1
Resistenza d’ingresso tensione
60 kΩ
Segnale d'ingresso
Fonte di tensione
Tensione d'ingresso
0...10 V
0…1 V DC
0…100 mV
Tipo
passivo

Uscita (digitale)

Corrente di commutazione nominale
100 mA
Corrente permanente
100 mA
Funzione di allarme
High Alarm o Low Alarm
Isteresi
1% del valore finale impostato
Tensione di commutazion DC, max.
30 V
Tipo
Transistor, uscita di commutazione PNP doppia
Polarità di uscita: configurabile, 2 uscite PNP o 1 NPN / 1 PNP
Uscite digitali
2

Indicazioni generali

Coefficiente di temperatura
± 250 ppm/K
Configurazione
DIP switch e potenziometro
Corrente assorbita
25 mA
Grado di protezione
IP20
Guida equipaggiata
TS 35
Indicatore di stato
Messaggio di errore LED rosso, stato LED verde
Tensione presente: LED verde // Uscita attiva: LED giallo
Potenza assorbita
ca. 0,6 W
Tempo di risposta di soglia
<250 µs (soglia di commutazione al 90% del
segnale di ingresso max.; RI ≤ 1 kΩ)
Tensione di alimentazione
24 V DC ± 20 %

Coordinazione di isolamento

Grado di lordura
2
Norme EMC
EN 61326-1
EN 61000-6-4
Separazione galvanica
senza separazione

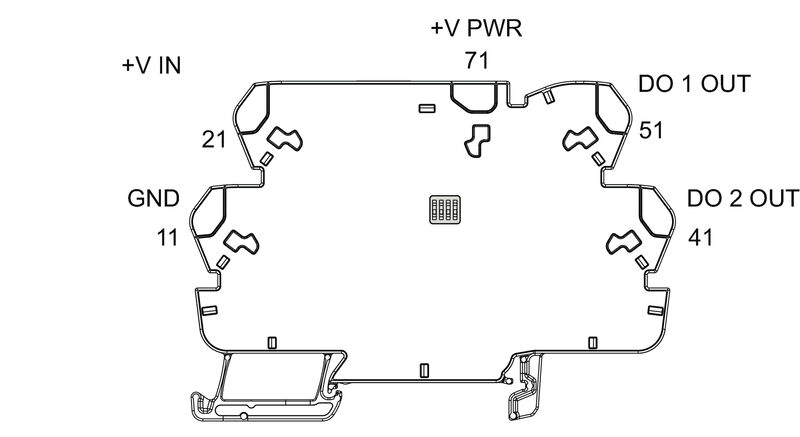

Dati di collegamento

Tipo di collegamento
PUSH IN
Sezione di collegamento cavo AWG, min.
AWG 20
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, flessibile, max.
2,5 mm²

Descrizione articolo

Descrizione del prodotto

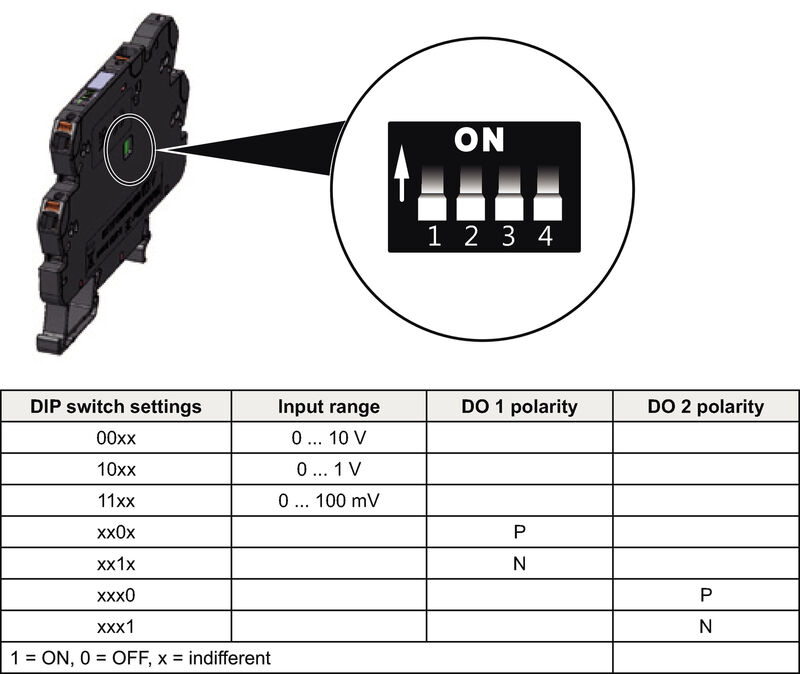

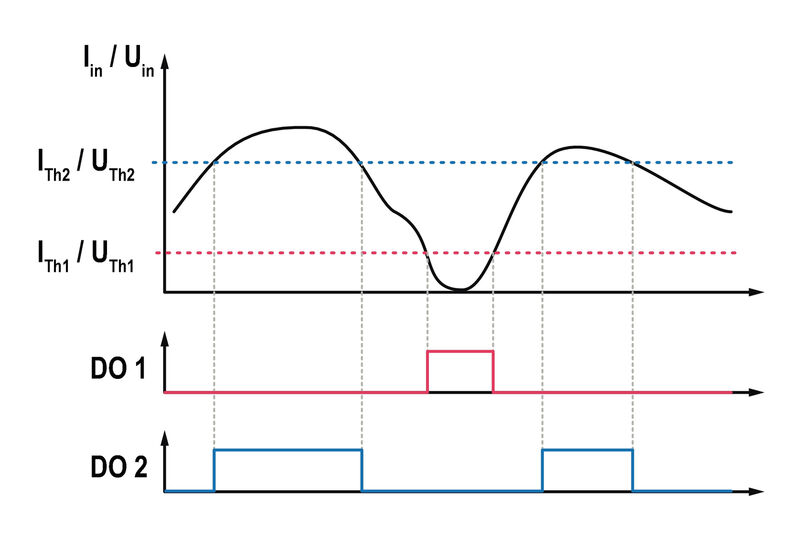

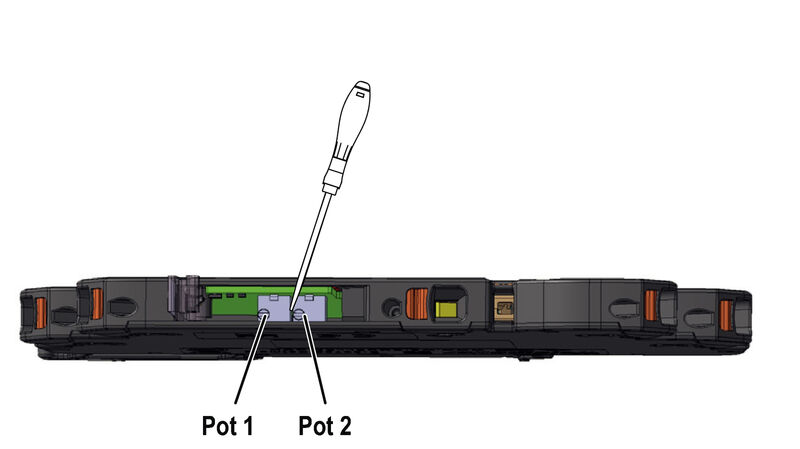

Il dispositivo è un limit switch per segnali standard analogici da 0 a 10 V con due uscite di commutazione del transistor PNP. I valori di soglia per le due uscite digitali sono regolabili tramite potenziometri. Il dispositivo è progettato per essere utilizzato negli ambienti industriali. Devono essere rispettate le istruzioni di sicurezza e le specifiche tecniche descritte nel presente documento (vedere "Dati tecnici"). Configurazione PICOPAK-CI-2DO-E-P Gli interruttori DIP si trovano sul lato del dispositivo. È possibile utilizzare gli interruttori DIP per configurare il campo di misura desiderato e le uscite di commutazione del transistor DO 1 e DO 2.
