PRV 8 BL 35X7.5 WS/RT

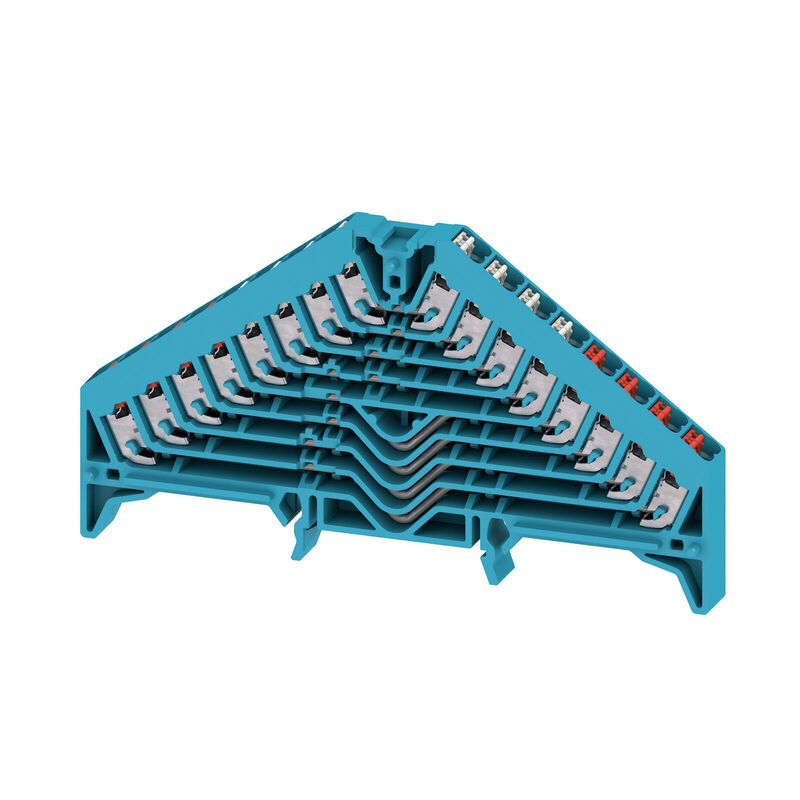

製品イメージ
PRV 8 BL 35X7.5 WS/RT

PRV 8 BL 35X7.5 WS/RT

Pシリーズ, パッチ分電器, 定格断面: 1.5 mm², レベル数: 8, 接続数: 32, 色: 青色, 操作要素の色: 白‐赤, TS 35 x 7.5

商品番号 1173910000
コンフィギュレータで開く
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 14 関連製品 38
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ システム仕様 追加の技術データ クランプ用コンダクタ（定格接続） CSA評価データ 全般 評価データ UL評価データ 製品イメージ 分類

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
Pシリーズ, パッチ分電器, 定格断面: 1.5 mm², レベル数: 8, 接続数: 32, 色: 青色, 操作要素の色: 白‐赤, TS 35 x 7.5
注文番号
1173910000
種別
PRV 8 BL 35X7.5 WS/RT
GTIN (EAN)
4032248966431
数量
20 items

寸法と重量

深さ
65.5 mm
奥行き（インチ）
2.579 inch
高さ
120 mm
Height (inches)
4.724 inch
幅
9.2 mm
幅（インチ）
0.362 inch
正味重量
46.42 g

温度

Temperatura de almacenamiento
-25 °C...55 °C
周囲温度
-5 °C…40 °C
連続動作温度、最小
-50 °C
連続動作温度、最大
130 °C

環境製品コンプライアンス

Estado de cumplimiento de la directiva RoHS
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

材料データ

基本材質
ポリカーボネート
操作エレメントの材質
PBT
色
青色
操作要素の色
白‐赤
UL 94 可燃性等級
V-0

システム仕様

バージョン
プッシュイン接続
コネクタ無しの終端部
エンドカバープレートの要求
はい
電位数
8
レベル数
8
レベルごとのクランプポイント数
4
層ごとの電位数
8
内部で交差接続されたレベル
いいえ
PE 接続
いいえ
取り付けレール
TS 35 x 7.5

追加の技術データ

取り付け方式
篏合仕様
爆発試験バージョン
いいえ

クランプ用コンダクタ（定格接続）

Dimens. caña destornillador
0.6 x 3.5 mm
Dirección de conexión
傾斜/角度のついた
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0.13 mm²
Longitud de desaislado
10 mm
Número de conexiones
32
Sección de conexión del conductor AWG, máx.
AWG 16
Sección de embornado, máx.
1.5 mm²
Sección de embornado, mín.
0.13 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0.13 mm²
Tipo de conexión
PUSH IN
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
1.5 mm²
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section, finely stranded, max.
1.5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
1.5 mm²
接続断面、撚線、最大
1.5 mm²
接続断面、撚線、最小
0.13 mm²
配線接続断面、ソリッドコア、最小
0.13 mm²
配線接続断面、細径撚線、最小
0.13 mm²
配線接続断面ソリッドコア、最大
1.5 mm²

CSA評価データ

証明書番号（CSA）
200039-2406089
配線の最大断面（CSA）
16 AWG
配線の最小断面（CSA）
26 AWG
電圧規模B（CSA）
300 V
電圧規模D（CSA）
300 V
電流の規模B（CSA）
10 A
電流の規模D（CSA）
10 A

全般

Carril de montaje
TS 35 x 7.5
Normas
IEC 60947-7-1
Número de polos
8
Sección de conexión del conductor AWG, min.
AWG 24
Sección de conexión del conductor AWG, máx.
AWG 16

評価データ

定格断面
1.5 mm²
定格電圧
250 V
定格 DC 電圧
250 V
公称電流
8 A
最大導体電流
10 A
標準
IEC 60947-7-1
IEC 60947-7-x 準拠の容量抵抗
1.83 mΩ
定格インパルス耐電圧
4 kV
IEC 60947-7-xに準拠した出力損失
0.56 W
サージ電圧カテゴリー
III
汚染度
3

UL評価データ

最大導体断面積（cURus）
16 AWG
最小導体断面積（cURus）
26 AWG
現在のサイズ D（cURus）
10 A
証明書番号（cURus）
E60693
電圧サイズ B（cURus）
300 V
電圧サイズ D（cURus）
300 V
電流サイズ B（cURus）
10 A

製品イメージ

Illustration title 02
製品イメージ
画像サブタイトル - 02
図に類似

分類

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-05
ECLASS 15.0
27-25-01-05
