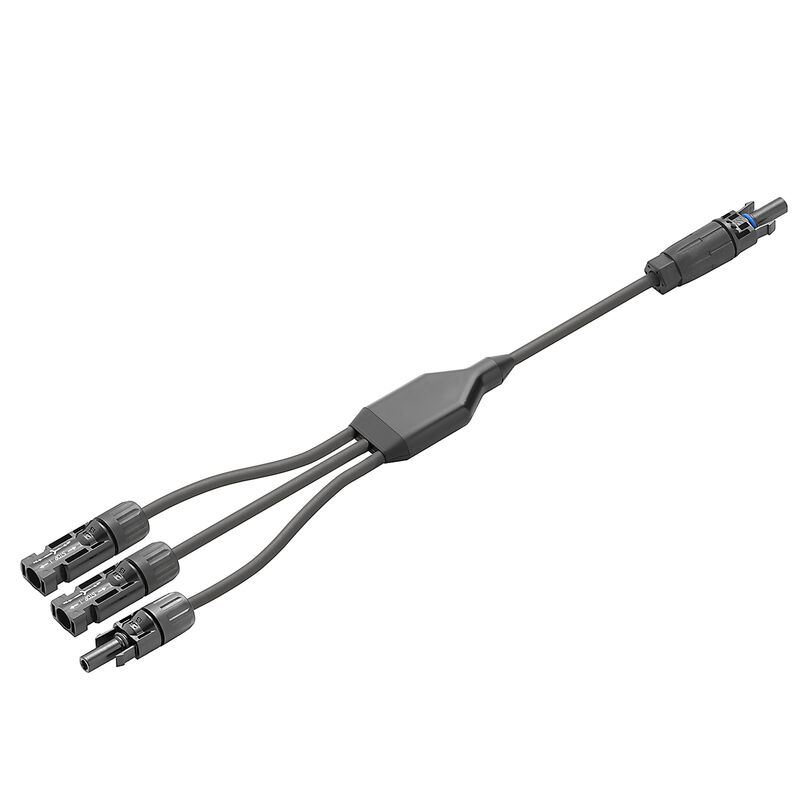

Fotovoltaico, Cable de conector X, 2x MC4 Male, 1x WM4 C Female, 1 x MC4 hembra, 6mm², 1000 V

N. articolo 2814260000
Download foglio dati Download dei prodotti
È accessorio di 6 Controparti 6 È la controparte di 6 Prodotti correlati 6
Osvědčení General ordering data Dimensioni e pesi Shoda produktu s prostředím Cablaggio di cavi FV Caratteristiche elettriche Classifications

Osvědčení

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conform

General ordering data

Versione
Fotovoltaico, Cable de conector X, 2x MC4 Male, 1x WM4 C Female, 1 x MC4 hembra, 6mm², 1000 V
N. d’ordine
2814260000
Tipo
PVHXM-M-W+XX06M+11
GTIN (EAN)
4064675298946
Qty.
1 items

Dimensioni e pesi

Peso netto
117,4 g

Shoda produktu s prostředím

Stato conformità RoHS
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Cablaggio di cavi FV

Versione cavo FV
  • Lato cavo:
    sinistra
  • Numero:
    1
  • Lunghezza del cavo:
    160 mm
  • Colore cavo:
    nero
  • Sezione del cavo:
    6 mm²
  • Corrente nominale:
    39 A
  • Fusibile in linea integrato:
    No
  • Versione dell’estremità del cavo [In-Block):
    connettore
  • Versione connettore:
    MC 4
  • Tipo di contatto a innesto:
    maschio
  • Lato cavo:
    destra 1
  • Numero:
    1
  • Lunghezza del cavo:
    200 mm
  • Colore cavo:
    nero
  • Sezione del cavo:
    6 mm²
  • Corrente nominale:
    39 A
  • Fusibile in linea integrato:
    No
  • Versione dell’estremità del cavo [In-Block):
    connettore
  • Versione connettore:
    MC 4
  • Tipo di contatto a innesto:
    maschio
  • Lato cavo:
    destra 2
  • Numero:
    2
  • Lunghezza del cavo:
    200 mm
  • Colore cavo:
    nero
  • Sezione del cavo:
    6 mm²
  • Corrente nominale:
    35 A
  • Fusibile in linea integrato:
    No
  • Versione dell’estremità del cavo [In-Block):
    connettore
  • Versione connettore:
    WM4 C
  • Tipo di contatto a innesto:
    femmina
  • Lato cavo:
    destra
  • Numero:
    3
  • Lunghezza del cavo:
    200 mm
  • Colore cavo:
    nero
  • Sezione del cavo:
    6 mm²
  • Corrente nominale:
    39 A
  • Versione dell’estremità del cavo [In-Block):
    connettore
  • Versione connettore:
    MC 4
  • Tipo di contatto a innesto:
    femmina
Tensione DC nominale
1.100 V
Sezione del conduttore
6 mm²

Caratteristiche elettriche

Tensione DC nominale
1.100 V

Classifications

ETIM 8.0
EC001576
ETIM 9.0
EC001576
ETIM 10.0
EC001576
ECLASS 14.0
27-06-04-02
ECLASS 15.0
27-06-04-02
