RSV1,6 LB6 GR 3,2 SN

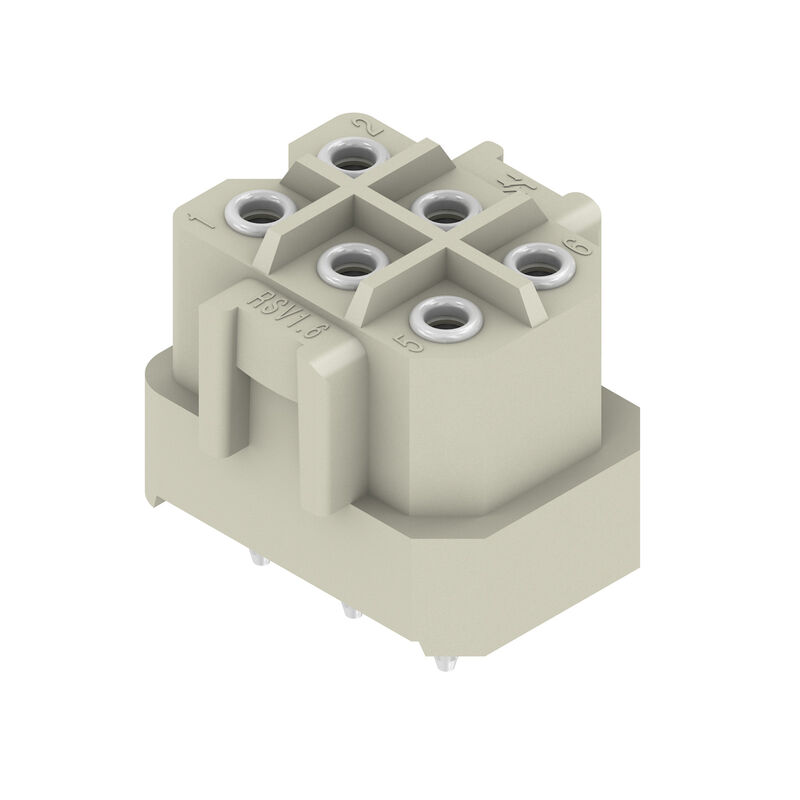

Illustrazione del prodotto
RSV1,6 LB6 GR 3,2 SN
Illustrazione del prodotto
RSV1,6 LB6 GR 3,2 SN
Dimensional drawing
RSV1,6 LB6 GR 3,2 SN
Graph
RSV1,6 LB6 GR 3,2 SN
Graph

RSV1,6 LB6 GR 3,2 SN

Connettore per circuito stampato, Connettore femmina, chiuso lateralmente, Collegamento a saldare THT, 5.00 mm, Numero di poli: 6, 180°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, grigio sasso, Box

N. articolo 1441300000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 1 Prodotti correlati 7
Approvals Dati generali per l’ordinazione Dimensions and weights 环保产品合规 Specifiche di sistema Material data Rated data acc. to IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E92202

Dati generali per l’ordinazione

Utförande
Connettore per circuito stampato, Connettore femmina, chiuso lateralmente, Collegamento a saldare THT, 5.00 mm, Numero di poli: 6, 180°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, grigio sasso, Box
Art.nr.
1441300000
Typ
RSV1,6 LB6 GR 3,2 SN
GTIN (EAN)
4008190125097
Förp.
50 Pezzo
Parametri prodotto
IEC: 500 V / 14 A
UL: 300 V / 10 A
Imballaggio
Box

Dimensions and weights

Djup
17,6 mm
Byggdjup (tum)
0,693 inch
Höjd
14,3 mm
Altezza (pollici)
0,563 inch
Altezza minima
14,3 mm
Bredd
18,8 mm
Larghezza (pollici)
0,74 inch
Nettovikt
4,78 g

环保产品合规

RoHS-kompatibilitetsstatus
Conforme con esenzione
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062
Produktens koldioxidavtryck
  • Dalla culla al cancello:
    0.067 kg CO2 eq.

Specifiche di sistema

Серия изделия
OMNIMATE Signal - Serie RSV
Вид соединения
Collegamento al circuito stampato
Монтаж на печатной плате
Collegamento a saldare THT
Шаг в мм (P)
5 mm
Delning i tum (P)
0,197 "
Anslutningsvinkel
180°
Количество полюсов
6
Numero di codoli a saldare per polo
1
Длина штифта для припайки (l)
3,2 mm
Размеры выводов под пайку
d = 0,97 mm
Diameter bestyckningshål (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
10 mm
L1 in pollici
0,394 "
quantità di file
2
Numero di serie di poli
2
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Codificabile
Sì
Forza di innesto/polo, max.
9 N
Forza d'estrazione/polo, max.
18 N

Material data

Isoleringsmaterial
PA 66/6
Färgkod
grigio sasso
Färgtabell (jämförbar)
RAL 7032
Isoleringsmaterialgrupp
I
CTI (Comparative Tracking Index)
≥ 600
Classe d'infiammabilità UL 94
V-0
Kontaktmaterial
Lega in rame
Kontaktyta
stagnato
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
14 A
Märkström, max. antal poler (Tu=20°C)
10 A
Märkström, min. antal poler (Tu=40°C)
12 A
Märkström, max. antal poler (Tu=40°C)
8,5 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
500 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
2,5 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Институт (CSA)
CSA
Сертификат № (CSA)
53975-13
Номинальное напряжение (группа использования C/CSA)
300 V
Номинальный ток (группа использования C/CSA)
13 A
Ссылка на утвержденные значения
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Институт (UR)
UR
Сертификат № (UR)
E92202
Номинальное напряжение (группа использования C/UL 1059)
300 V
Номинальный ток (группа использования C/UL 1059)
10 A
Ссылка на утвержденные значения
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Упаковка
Box
Длина VPE
169 mm
VPE с
96 mm
Высота VPE
42 mm

Nota importante

IPC-konformitet
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Hänvisningstext

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Distanza tra le file: vedere la disposizione dei fori
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
