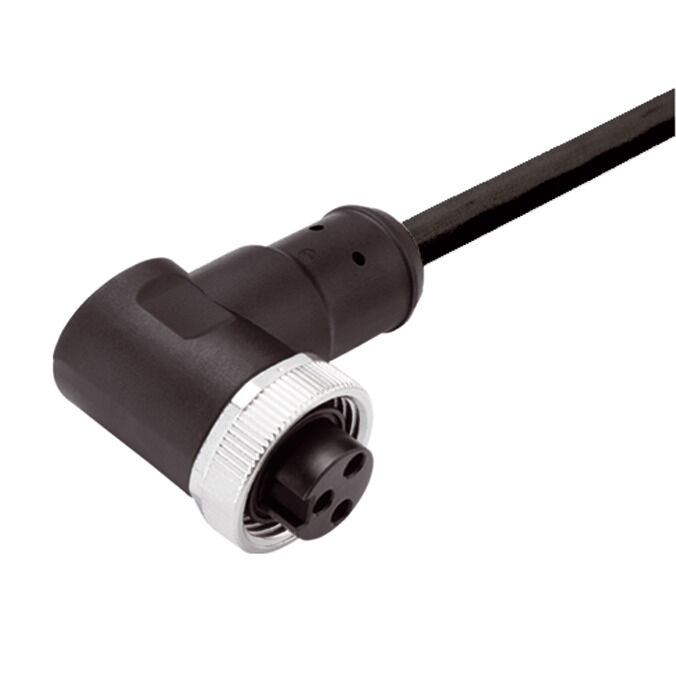

SAIL-7/8"BW-4-1.5U
SAIL-7/8"BW-4-1.5U
尺寸图
Angled socket
SAIL-7/8"BW-4-1.5U
插针分配方案
Female
SAIL-7/8"BW-4-1.5U
接线图

SAIL-7/8"BW-4-1.5U

Câble capteurs/actionneurs, Une extrémité sans connecteur, 7/8", Nombre de pôles : 4 (3 + PE), 1.5 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Ürün No. 1292150150
Veri sayfasını indir Supporto ingegneristico
Produkty pokrewne 5
Agréments Informations générales de commande Dimensions and weights Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Normes générales Mâle gauche Mâle droite Illustrations du produit Classifications

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Informations générales de commande

Version
Câble capteurs/actionneurs, Une extrémité sans connecteur, 7/8", Nombre de pôles : 4 (3 + PE), 1.5 m, Femelle coudée, Blindé: Non, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Order No.
1292150150
Art
SAIL-7/8BW-4-1.5U
GTIN (EAN)
4050118088076
Qté.
1 Pièce

Dimensions and weights

Net weight
179.52 g

Conformité environnementale du produit

RoHS Compliance Status
Conforme avec exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Caractéristiques techniques câble

PE 功能
Oui
卤素
Non
回路数
4 (3 + PE)
外径
8 mm ± 0.2 mm
外部覆层符合 UL AWM 样式
20234 (80 °C / 1000 V)
带屏蔽
Non
弯曲循环
5 Mio
抗扭强度
0 °/m
护套材料
PUR
护套颜色
noir
最小弯曲半径，可变
7,5 x diamètre du câble
电缆长度
1.5 m
电缆长度可配置
Non
移动中的温度范围
-20...80 °C
绝缘
TPM
耐焊珠高温
Non
芯线横截面积
1.5 mm²
辐照交联
Non
适用于拖曳电缆
Oui
防焊接火花
Non
静止时的温度范围
-50...80 °C
颜色编码
brun
blanc
bleu
noir

Caractéristiques techniques générales

Contact surface
Au (Or)
Degré de pollution
3
Filetage du raccordement
7/8"
Ház fő anyaga
PUR
Kódolás
aucune
LED
Non
Materiał styków
CuZn
Matériau de la bague filetée
Zinc injecté sous pression
Plage de températures du coffret
-40 … +85 ° C
Plugging cycles
≥ 100
ponté
Non
Resistenza d'isolamento
108 Ω
Skyddsklass
IP68
Vissé
Tension de choc nominale
2,500 V
Tension nominale (UL)
600 V
Version
Femelle coudée
Номинальный ток
9 A
공칭 전압
300 V

Propriétés électriques

绝缘电阻
108 Ω
通道电阻
≤3 mΩ
额定电压
300 V
额定电流
9 A (4 et 5 pôles), 12 A (3 pôles)

Normes générales

证书号 (cULus)
E307231

Mâle gauche

Prise de raccordement à gauche
IP68, Contact femelle, Coudé à 90°, Plastique, non blindé

Mâle droite

Prise de raccordement à droite
extrémité libre du conducteur

Illustrations du produit

Titre d'illustration #96 06
L'outil idéal : Screwty ® avec fonction de serrage
Légende 06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
