SCD 3.81/12/90F 3.2SN BK BX

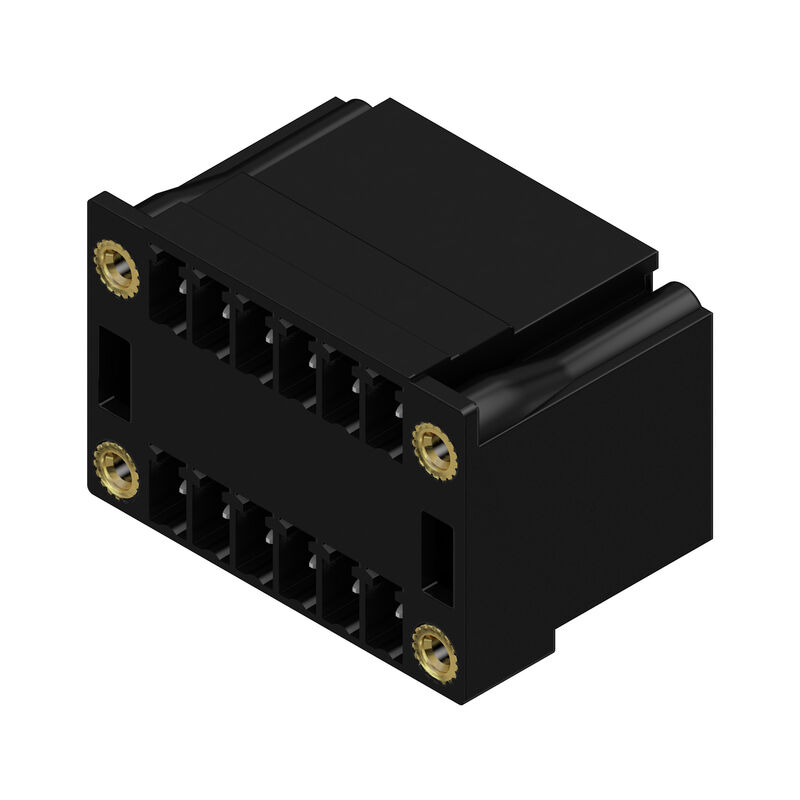

Illustrazione del prodotto
SCD 3.81/12/90F 3.2SN BK BX

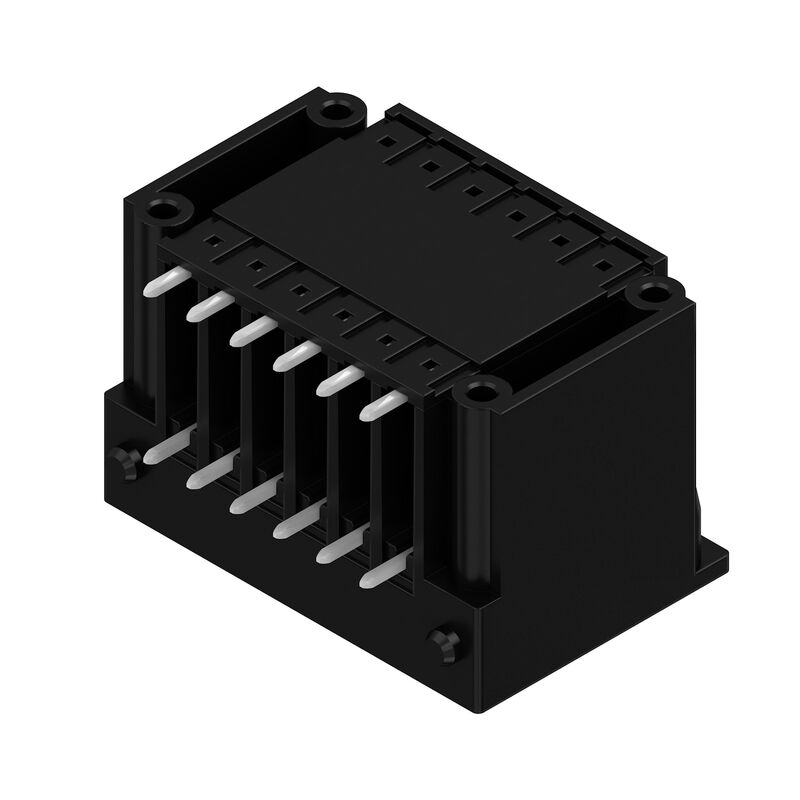

Illustrazione del prodotto
SCD 3.81/12/90F 3.2SN BK BX
Dimensional drawing

SCD 3.81/12/90F 3.2SN BK BX

Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.81 mm, Numero di poli: 12, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box

N. articolo 1973620000
Download foglio dati Supporto ingegneristico Download dei prodotti
Prodotti correlati 24
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT, 3.81 mm, Numero di poli: 12, 90°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box
N. d’ordine
1973620000
Tipo
SCD 3.81/12/90F 3.2SN BK BX
GTIN (EAN)
4032248683130
CPZ
36 Pezzo
Parametri prodotto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Imballaggio
Box

Dimensioni e pesi

Djup
21.9 mm
Profondità (pollici)
0.862 inch
Height
25.9 mm
Altezza (pollici)
1.02 inch
Altezza minima
22.7 mm
Bredd
33.25 mm
Larghezza (pollici)
1.309 inch
Peso netto
13.6 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
30ed36e8-ca63-4b0f-aea5-d68a63970d36

Specifiche di sistema

제품군
OMNIMATE Signal - Serie BC/SC 3.81
Type of connection
Collegamento al circuito stampato
Montering på kretskortet
Collegamento a saldare THT
Delning i mm (P)
3.81 mm
Passo in pollici (P)
0.15 "
90°
Liczba biegunów
12
Antal lödstift per pol
1
솔더 핀 길이(l)
3.2 mm
Tolerans för stiftlängd
+0,02 / -0,2 mm
Dimensioni del codolo a saldare
d = 1,0 mm
ottagonale
Dimensioner för lödstift = d-tolerans
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1.2 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
19.05 mm
L1 in pollici
0.75 "
quantità di file
2
Numero di serie di poli
2
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Forza di innesto/polo, max.
8 N
Forza d'estrazione/polo, max.
5.5 N
Coppia di serraggio
  • Tipo di coppia:
    Vite di montaggio, Circuito stampato
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0.15 Nm
      • max.:
        0.2 Nm
    • Vite consigliata:
      • Codice articolo:
        1610740000

Dati del materiale

Materiale isolante
PA GF
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 550
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega in rame
Superficie dei contatti
stagnato
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17.5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
13.9 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
12.3 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2.5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2.5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2.5 kV
Portata transitoria
3 x 1s mit 76 A

Dati di dimensionamento secondo CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkström (användargrupp B / CSA)
11 A
Märkström (användargrupp D / CSA)
10 A
Hänvisning till godkännandevärden
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Instytut (cURus)
CURUS
Certifikat nr (cURus)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
11 A
Märkström (användargrupp D / UL 1059)
10 A
Hänvisning till godkännandevärden
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Förpackning
Box
VPE-längd
25 mm
VPE-bredd
148 mm
VPE-höjd
255 mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• P su disegno = passo
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
