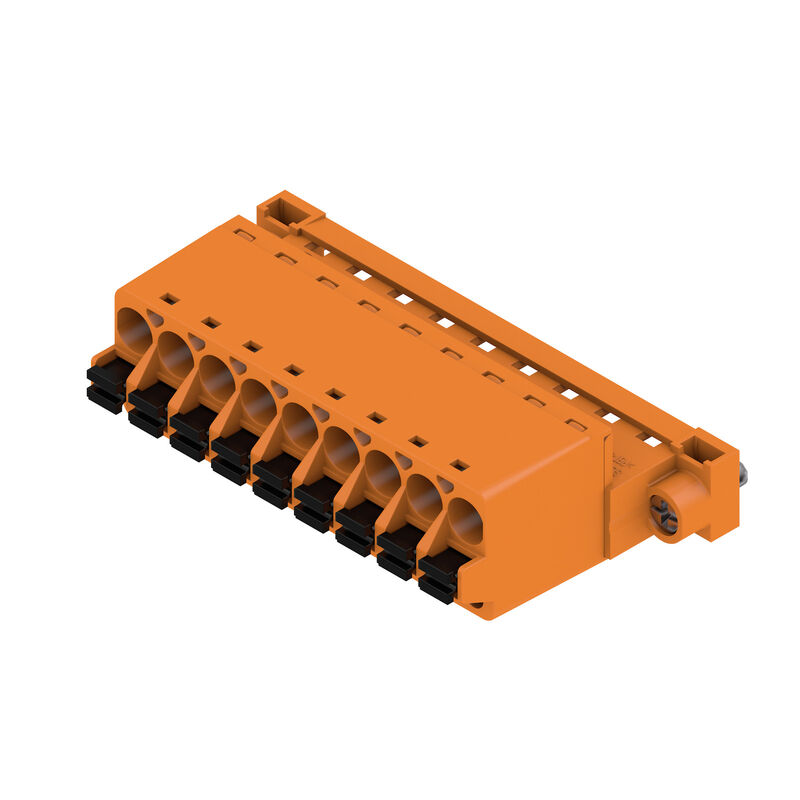

SLF 5.08/09/180FI SN OR BX
Illustrazione del prodotto

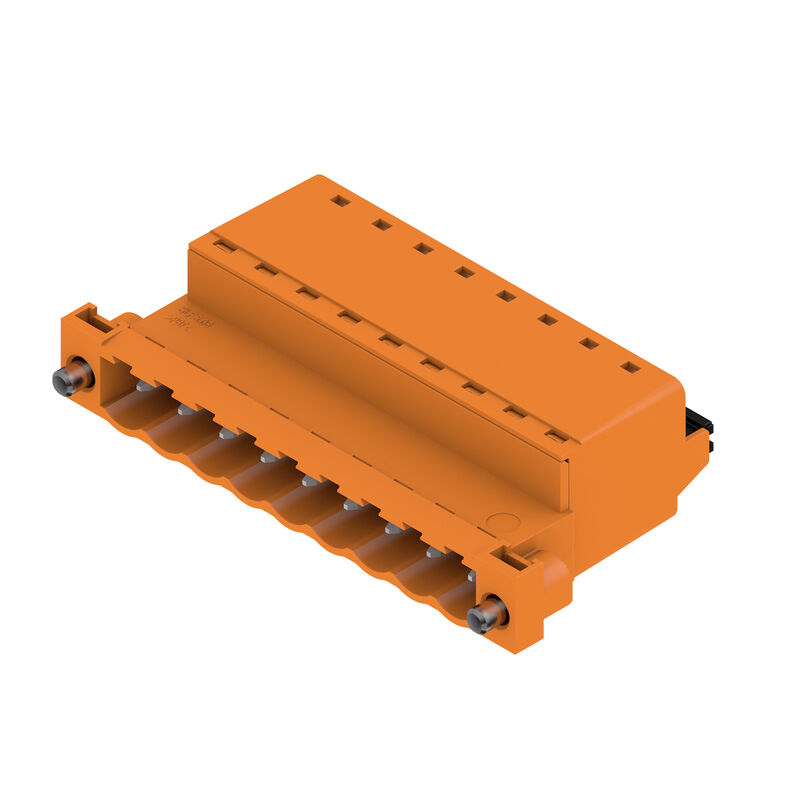

SLF 5.08/09/180FI SN OR BX
Illustrazione del prodotto
SLF 5.08/09/180FI SN OR BX
Dimensional drawing
SLF 5.08/09/180FI SN OR BX
Graph
SLF 5.08/09/180FI SN OR BX
Graph
SLF 5.08/09/180FI SN OR BX
Vantaggi del prodotto
Uncompromising functionality
High vibration resistance
SLF 5.08/09/180FI SN OR BX
Vantaggi del prodotto
Solid PUSH IN contact
Safe and durable
SLF 5.08/09/180FI SN OR BX
Vantaggi del prodotto
Lower assembly costs
Secure in a matter of seconds
SLF 5.08/09/180FI SN OR BX
Vantaggi del prodotto
Easy handling
No implementation framework necessary

SLF 5.08/09/180FI SN OR BX

Connettore per circuito stampato, Collegamento, 5.08 mm, Numero di poli: 9, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box

N. articolo 1336480000
Download foglio dati Supporto ingegneristico Download dei prodotti
È la controparte di 11 Prodotti correlati 22
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Collegamento, 5.08 mm, Numero di poli: 9, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 3.31 mm², Box
N. d’ordine
1336480000
Tipo
SLF 5.08/09/180FI SN OR BX
GTIN (EAN)
4050118140439
CPZ
30  Pezzo
Parametri prodotto
IEC: 400 V / 25.9 A / 0.2 - 2.5 mm²
UL: 300 V / 14 A / AWG 26 - AWG 12
Imballaggio
Box

Dimensioni e pesi

Profondità
30  mm
Profondità (pollici)
1,181  inch
Posizione verticale
14,2  mm
Altezza (pollici)
0,559  inch
Peso netto
17,159  g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Parametri del sistema

Famiglia prodotti
OMNIMATE Signal - Serie BL/SL 5.08
Tipo di collegamento
Collegamento al campo
Tecnica di collegamento cavi
PUSH IN con attuatore
Passo in mm (P)
5,08  mm
Passo in pollici (P)
0,2  "
Direzione d'uscita del conduttore
180°
Numero di poli
9
L1 in mm
40,64  mm
L1 in pollici
1,6  "
quantità di file
1
Numero di serie di poli
1
Sezione di dimensionamento
2,5  mm²
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì
Lunghezza di spellatura
10  mm
Lama cacciavite
0,6 x 3,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
7  N
Forza d'estrazione/polo, max.
5,5  N
Coppia di serraggio
  • Tipo di coppia:
    Flangia a vite
  • Informazioni sull'utilizzo:
    • Coppia di serraggio:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Dati del materiale

Materiale isolante
PBT
Colori
arancione
Tabella dei colori (simile)
RAL 2000
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega di rame
Superficie dei contatti
stagnato
Struttura a strati del connettore maschio
4...8 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40  °C
Temperatura di magazzinaggio, max.
70  °C
Temperatura d'esercizio , min.
-50  °C
Temperatura d'esercizio , max.
100  °C
Campo della temperatura di montaggio, min.
-25  °C
Campo della temperatura di montaggio, max.
100  °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,13  mm²
Campo di sezioni, max.
3,31  mm²
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12
rigido, min. H05(07) V-U
0,2  mm²
rigido, max. H05(07) V-U
2,5  mm²
Flessibile, min. H05(07) V-K
0,2  mm²
Flessibile, max. H05(07) V-K
2,5  mm²
con terminale AEH con collare DIN 46 228/4, min.
0,2  mm²
con terminale AEH con collare DIN 46 228/4, max.
2,5  mm²
con terminale, DIN 46228 pt 1, min.
0,2  mm²
con terminale a norma DIN 46 228/1, max.
2,5  mm²
Calibro a tampone secondo EN 60999 a x b; ø
2,8 mm x 2,0 mm
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025870000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9025860000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9019100000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0186500000
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      0635100000
  • Sezione trasversale per il collegamento del conduttore:
    • Tipo:
      con cablaggio di precisione
    • nominale:
      2,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      1333100000
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
25,9  A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
21,7  A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
22,5  A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
18,5  A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
400  V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
320  V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250  V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4.000  V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4  kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4  kV
Portata transitoria
3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Istituto (CSA)
CSA
N° certificato (CSA)
200039-1121690
Tensione nominale (Gruppo B / CSA)
300  V
Tensione nominale (Gruppo D / CSA)
300  V
Corrente nominale (Gruppo B / CSA)
10  A
Corrente nominale (Gruppo D / CSA)
10  A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

Istituto (cURus)
CURUS
N° certificato (cURus)
E60693
Tensione nominale (Gruppo B / UL 1059)
300  V
Tensione nominale (Gruppo D / UL 1059)
300  V
Corrente nominale (Gruppo B / UL 1059)
14  A
Corrente nominale (Gruppo D / UL 1059)
10  A
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo AWG, max.
AWG 12
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Imballaggio
Box
Lunghezza VPE
351  mm
Larghezza VPE
136  mm
Altezza VPE
38  mm

Controlli sulla tipologia

Test: Durabilità delle siglature
  • Standard:
    IEC 61984 sezione 6.2 e 7.3.2 / 10.11, IEC 60068-2-70 / 12.95
  • Test:
    siglatura di origine, identificazione della tipologia, passo, orologio della data, tipo di materiale
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Test: Innesto errato (Non intercambiabilità)
  • Standard:
    IEC 61984 sezione 6.3 e 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
  • Test:
    ispezione visiva
  • Valutazione:
    passato
Test: Sezione bloccabile
  • Standard:
    IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,0 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 2,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato
Test per danni ai conduttori e allentamento accidentale degli stessi
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    0,7 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato
Test di estrazione
  • Standard:
    IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.5
    • Tipo di cavo e sezione del cavo:
      H05V-K0.5
  • Valutazione:
    passato
  • Requisito:
    ≥50 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-K2.5
    • Tipo di cavo e sezione del cavo:
      H07V-U2.5
    • Tipo di cavo e sezione del cavo:
      AWG 14/1
    • Tipo di cavo e sezione del cavo:
      AWG 14/19
  • Valutazione:
    passato

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• Per la pinza crimpatrice PZ 6/5 è consigliata una forma di crimpatura "A" per i terminali.
• Il rilevatore di prova può essere usato solo come punto di pickup potenziale.
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 6.0
EC002638
ETIM 7.0
EC002638
ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 9.0
27-44-03-09
ECLASS 9.1
27-44-03-09
ECLASS 10.0
27-44-03-09
ECLASS 11.0
27-46-02-02
ECLASS 12.0
27-46-02-02
ECLASS 13.0
27-46-02-02
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
