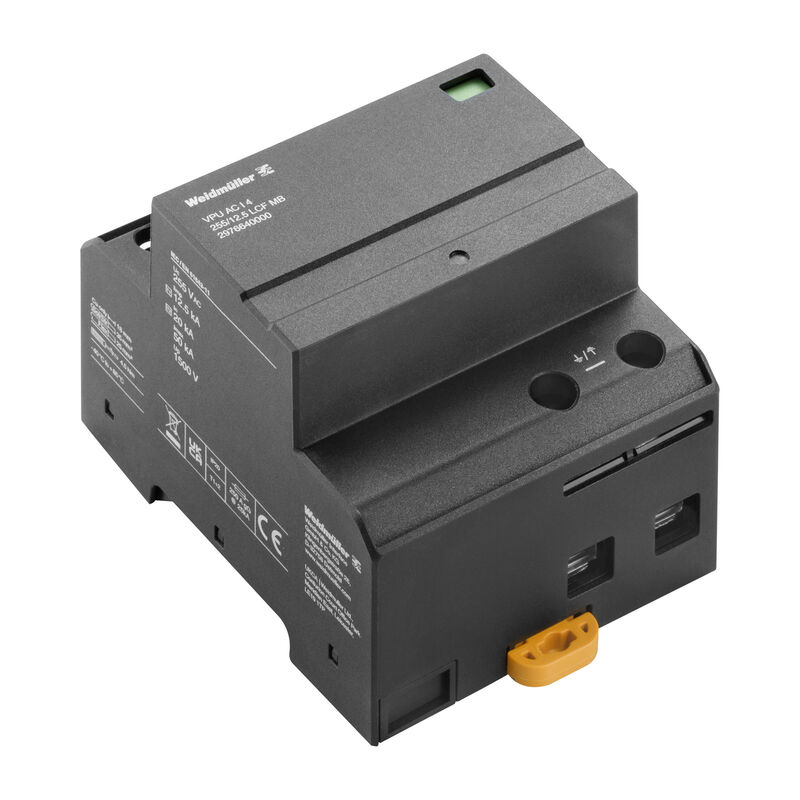

VPU AC I 4 255/12.5 LCF MB
VPU AC I 4 255/12.5 LCF MB
Schaltsymbol
Schematic circuit diagram

VPU AC I 4 255/12.5 LCF MB

, Niederspannung, Überspannungsschutz, Überspannungsschutz I / II, TN-C-S, TN-S

Art.-Nr. 2976640000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Verwandte Artikel 8
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Allgemeine Daten Isolationskoordination gemäß EN 50178 Bemessungsdaten IEC / EN Anschlussdaten Elektrische Daten Allgemeine Daten Garantie Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Version
, Niederspannung, Überspannungsschutz, Überspannungsschutz I / II, TN-C-S, TN-S
Order No.
2976640000
Type
VPU AC I 4 255/12.5 LCF MB
GTIN (EAN)
4099986825918
VPE
1 Stück

Abmessungen und Gewichte

Djup
65 mm
Tiefe (inch)
2,559 inch
Height
90 mm
Höhe (inch)
3,543 inch
Width
72 mm
Breite (inch)
2,835 inch
Nettogewicht
416 g

Temperaturen

Storage temperature
-40 °C...85 °C
Ambient temperature
…85 °C
Operating temperature
-40 °C...85 °C
Humidity at operating temperature
5...95 % rel. Feuchte
Feuchtigkeit
5...95 % rel. Feuchte

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Allgemeine Daten

Ausführung
Niederspannung
Überspannungsschutz
Überspannungsschutz I / II
Bauform
Installationsgehäuse; 4 TE
Insta IP20
Brennbarkeitsklasse nach UL 94
V-0
Einsatzhöhe
≤ 4000 m
Farbe
schwarz
Optische Funktionsanzeige
grün = ok, rot = Ableiter defekt, auswechseln
Schutzart
IP20 im verbauten Zustand
Segment
Energieverteilung
Tragschiene
TS 35

Isolationskoordination gemäß EN 50178

Överspänningskategori
I
III

Bemessungsdaten IEC / EN

Ableitstrom Imax (8/20µs) N-PE
100 kA
Ableitstrom In (8/20µs) N-PE
50 kA
Absicherung
Keine Sicherung erforderlich ≤ 250 A gG
Anforderungsklasse nach EN 61643-11
T1
T2
Anforderungsklasse nach IEC 61643-11
Typ I
Typ II
Ansprechzeit / Rückfallzeit
<100 ns
Blitzprüfstrom Iimp(10/350 µs) (L-PE)
12,5 kA
Blitzstoßstrom, Iimp (10/350 µs) (N-PE)
12,5 kA
Combined pulse UOC
6 kV
Corrente nominale di cortocircuito ISCCR
25 kA
Discharge current Imax (8/20µs) wire-PE
50 kA
Energetische Koordination (≤10 m)
Typ I
Typ II
Typ III
Follow-on current extinguishing capability Ifi
25 kA
Frequenzbereich, max.
60 Hz
Frequenzbereich, min.
50 Hz
Höchste Dauerspannung, Uc (AC)
255 V
Integrerad försäkring
Nein
Läckström vid Un
0 µA
Nennspannung (AC)
230 V
Netzform
TN-C-S
TN-S
Nivel de protección Up at IN (L/N-PE)
≤ 1,5 kV
Normen
IEC 61643-11
EN 61643-11
Polzahl
4
Schutzpegel Up bei IN (N-PE)
≤ 1,5 kV
Signalling contact
Nein
Spannungsart
AC
Temporäre Überspannung - TOV
442 V
Vybíjecí proud In (8/20 µs) vodič-PE
20 kA
Ток провода IPE
5 µA
방전 전류(유형 III)
3 kA

Anschlussdaten

Abisolierlänge
18 mm
Ledaranslutningsteknik
Schraubanschluss
Anschlussart
Schraubanschluss
Tightening torque, min.
3 Nm
Anzugsdrehmoment, max.
4,5 Nm
Klemmbereich, Bemessungsanschluss
16 mm²
Klemmbereich, min.
1,5 mm²
Klemmbereich, max.
35 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.
35 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
25 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.
25 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
35 mm²

Elektrische Daten

Spannungsart
AC

Allgemeine Daten

Polzahl
4
Schutzart
IP20 im verbauten Zustand
Farbe
schwarz

Garantie

Zeitraum
5 Jahre

Klassifikationen

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
