Caratteristiche
| Versione | Protezione contro le sovratensioni, Elemento di base, Elemento di base |
| N. d’ordine | 8924270000 |

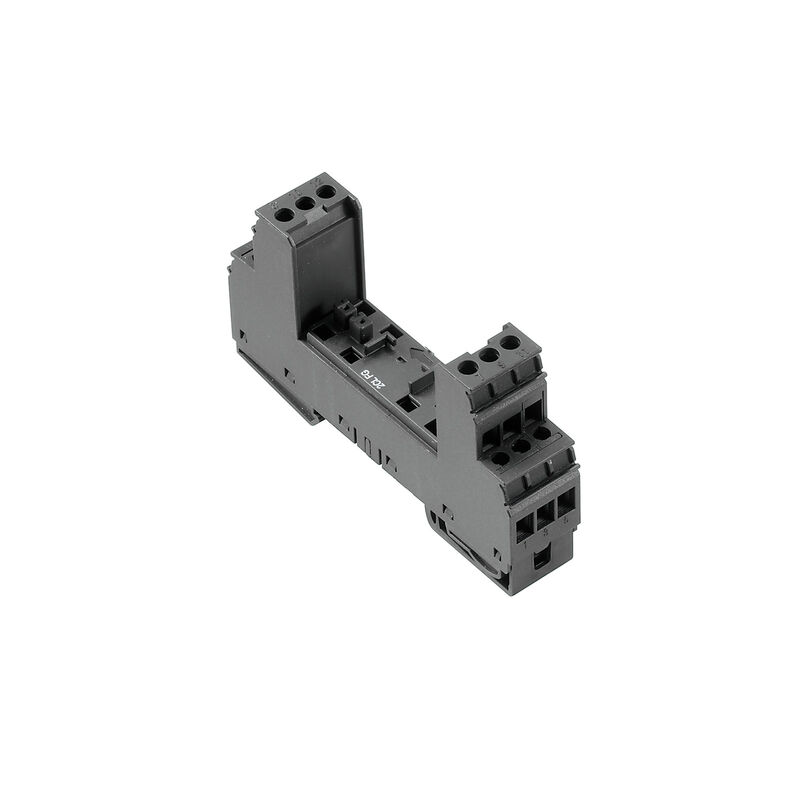

| Tipo | VSPC BASE 2CL FG |
| GTIN (EAN) | 4032248695911 |
| CPZ | 1 Pezzo |
| Profondità | 69 mm |
| Profondità (pollici) | 2,717 inch |
| Posizione verticale | 90 mm |
| Altezza (pollici) | 3,543 inch |
| Larghezza | 17,8 mm |
| Larghezza (pollici) | 0,701 inch |
| Peso netto | 73 g |
| Temperatura di magazzinaggio | -40 °C...80 °C |
| Temperatura d'esercizio | -40 °C...70 °C |
| Umidità | 5...96 % |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| N° certificato (UL) | E311081 |
| Certificato UL | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| Corrente d'ingresso, max. II | 450 mA |
| Gruppi di gas A, B | IIC |
| Gruppo di gas C | IIB |
| Gruppo di gas D | IIA |
| Induttività interna, max. LI | 0 µH |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | nero |
| Forma |
morsetto
varie |
| Grado di protezione | IP20 |
| Guida |
TS 35
TS 35 x 7.5 |
| Indicatore ottico di funzionamento | No |
| Segmento | Misurazione - Controllo - Regolazione |
| Versione | Elemento di base |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Contatto di segnalazione | No |
| Corrente di dimensionamento IN | 450 mA |
| Corrente di fuga in Un | 0 µA |
| Norme |
IEC 61643-21
IEC 62305 DIN EN 60079-0.2009 DIN EN 60079-11:2007 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| Rigidità dielettrica con FG a PE | ≥ 500 V |
| Tipo di tensione | AC/DC |
| Certificato GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Lunghezza di spellatura | 7 mm |
| Tipo di collegamento | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 7 mm |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,8 Nm |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 4 mm² |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 2,5 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 2,5 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Tipo di tensione | AC/DC |
| Grado di protezione | IP20 |
| Colori | nero |
| Certificato cUL | [cUL Certificate](pdf/VSPC.PDF) |
| Omologazione/Certificato/Documento di conformità |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55237) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8924270000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8924270000) |
| Documentazione utente | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
| ETIM 8.0 | EC000472 |
| ETIM 9.0 | EC000472 |
| ECLASS 9.0 | 27-13-08-03 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-03 |
| ECLASS 11.0 | 27-13-08-03 |
| ECLASS 12.0 | 27-17-15-91 |
| ECLASS 13.0 | 27-17-15-91 |
| ECLASS 14.0 | 27-17-15-91 |
| Testo bando lungo | Elemento base per due doppini Floating Ground. Con il montaggio dell'elemento base si stabilisce contemporaneamente uno spinterometro con la terra ad alta impedenza tra la guida (massa) e il potenziale di riferimento (Ground) del circuito di protezione nel connettore maschio. Codifica meccanica dall'elemento base alla spina di sicurezza secondo il tipo di circuito e la tensione nominale. Elemento base a codifica automatica al primo innesto di una spina di sicurezza. Possibilità di siglatura su tutti i morsetti di collegamento |
| Testo bando corto | Elemento base destinato ad alloggiare una spina di sicurezza per due doppini Floating Ground con messa a terra indiretta |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UL) | E311081 |
Accessori
-
N. articolo:1854490000Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 5 mm, Passo in mm (P): 5.00 Weidmueller, bianco
-
N. articolo:8924680000Confezione:1 Pezzo
Adattatore, senza funzione di segnalazione / spia di funzionamento
È accessorio di
-
N. articolo:8924660000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924670000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) 250 V
È la controparte di
-
N. articolo:8924460000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924430000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924510000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8951490000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924400000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924470000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924440000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924490000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924660000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) <800 V
-
N. articolo:8924670000Confezione:1 Pezzo
Protezione contro le sovratensioni per circuiti di misura, controllo e regolazione, senza funzione di segnalazione / spia di funzionamento, UP(L/N-PE) 250 V
