Caratteristiche
| Versione | Protezione contro le sovratensioni, Elemento di base, Elemento di base |
| N. d’ordine | 8951830000 |

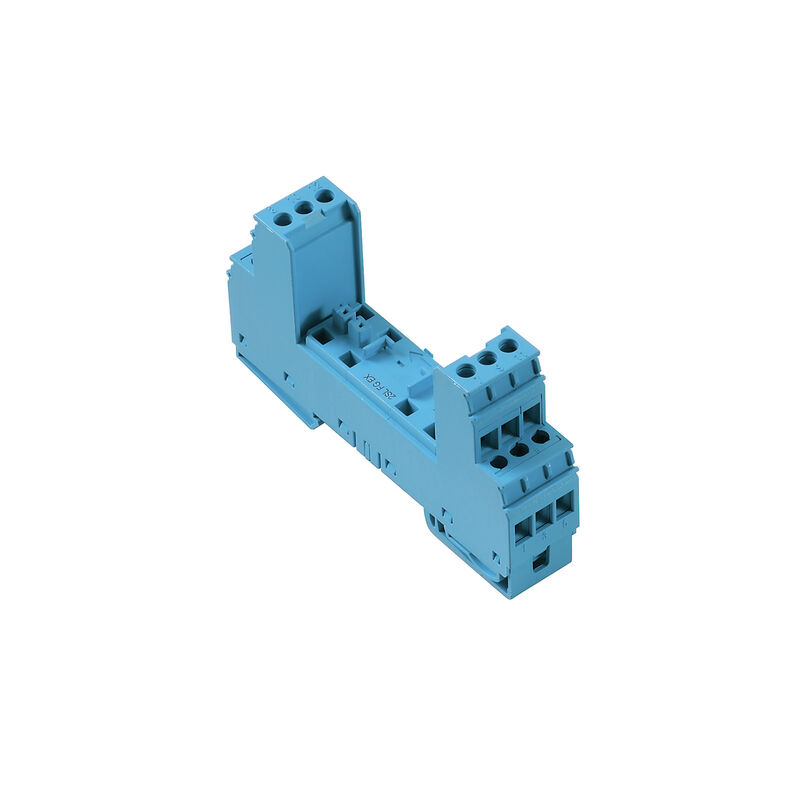

| Tipo | VSPC BASE 2SL FG EX |
| GTIN (EAN) | 4032248743070 |
| CPZ | 1 Pezzo |
| Profondità | 69 mm |
| Profondità (pollici) | 2,717 inch |
| Posizione verticale | 90 mm |
| Altezza (pollici) | 3,543 inch |
| Larghezza | 17,8 mm |
| Larghezza (pollici) | 0,701 inch |
| Peso netto | 68 g |
| Temperatura di magazzinaggio | -40 °C...80 °C |
| Temperatura d'esercizio | -40 °C...70 °C |
| Umidità | 5...96 % |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| ATEX - Marcatura polvere | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - Marcatura gas | II 1 G Ex ia IIC T4… T6 Ga |
| N° certificato (ATEX) | KEMA10ATEX0148X |
| IECEx - Marcatura polvere | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - Marcatura gas | II 1 G Ex ia IIC T4… T6 Ga |
| Induttività interna, max. LI | 0 µH |
| Capacità interna, max. CI | 0 nF |
| Corrente d'ingresso, max. II | 250 mA |
| Gruppi di gas A, B | IIC |
| Gruppo di gas C | IIB |
| Gruppo di gas D | IIA |
| Induttività interna, max. LI | 0 µH |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | Azzurro |
| Forma |
morsetto
varie |
| Grado di protezione | IP20 |
| Guida |
TS 35
TS 35 x 7.5 |
| Indicatore ottico di funzionamento | No |
| Segmento | Misurazione - Controllo - Regolazione |
| Versione | Elemento di base |
| Classe di sovratensione | III |
| Grado di lordura | 2 |
| Contatto di segnalazione | No |
| Corrente di fuga in Un | 0 µA |
| Norme |
IEC 61643-21
IEC 62305 DIN EN 60079-0.2009 DIN EN 60079-11:2007 DIN EN 60079-26:2007 DIN EN 61241-11:2006 |
| Rigidità dielettrica con FG a PE | ≥ 500 V |
| Tipo di tensione | AC/DC |
| Certificato GOST | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Lunghezza di spellatura | 7 mm |
| Tipo di collegamento | Collegamento a vite |
| Lunghezza di spellatura, collegamento di dimensionamento | 7 mm |
| Coppia di serraggio, min. | 0,5 Nm |
| Coppia di serraggio, max. | 0,8 Nm |
| Campo di sezioni, min. | 0,5 mm² |
| Campo di sezioni, max. | 4 mm² |
| Sezione di collegamento cavo, rigido, min. | 0,5 mm² |
| Sezione di collegamento cavo, rigido, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max. | 2,5 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 2,5 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Tipo di tensione | AC/DC |
| Grado di protezione | IP20 |
| Colori | Azzurro |
| ATEX - Marcatura polvere | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - Marcatura gas | II 1 G Ex ia IIC T4… T6 Ga |
| Certificato ATEX | [ATEX Certificate](PDF/10ATEX0148X Iss 1 (D+E).PDF) |
| N° certificato (ATEX) | KEMA10ATEX0148X |
| Certificato IECEx | [IECEX Zertifikat](PDF/IECExCertificateDEK.pdf) |
| IECEx - Marcatura polvere | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - Marcatura gas | II 1 G Ex ia IIC T4… T6 Ga |
| Certificato cUL | [cUL Certificate](pdf/VSPC.PDF) |
| Omologazione/Certificato/Documento di conformità |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313773)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35441) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55252) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8951830000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8951830000) |
| Documentazione utente |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342)
[Beipackzettel Atex / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_296372) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000472 |
| ETIM 7.0 | EC000472 |
| ETIM 8.0 | EC000472 |
| ETIM 9.0 | EC000472 |
| ECLASS 9.0 | 27-13-08-03 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-03 |
| ECLASS 11.0 | 27-13-08-03 |
| ECLASS 12.0 | 27-17-15-91 |
| ECLASS 13.0 | 27-17-15-91 |
| ECLASS 14.0 | 27-17-15-91 |
| Testo bando lungo | Elemento base destinato ad alloggiare una spina di sicurezza per max. due doppini Floating Ground. Con il montaggio dell'elemento base si stabilisce contemporaneamente uno spinterometro con la terra ad alta impedenza tra la guida (massa) e il potenziale di riferimento (Ground) del circuito di protezione nel connettore maschio. Adatto per applicazioni ATEX. Codifica meccanica dall'elemento base alla spina di sicurezza secondo il tipo di circuito e la tensione nominale. Elemento base a codifica automatica al primo innesto di una spina di sicurezza. Possibilità di siglatura su tutti i morsetti di collegamento |
| Testo bando corto | Elemento base destinato ad alloggiare una spina di sicurezza per due doppini Floating Ground con messa a terra indiretta. Adatto per applicazioni ATEX. |
| Omologazioni |      |
| ROHS | Conforme |
