WMF 2.5 DI OR

WMF 2.5 DI OR

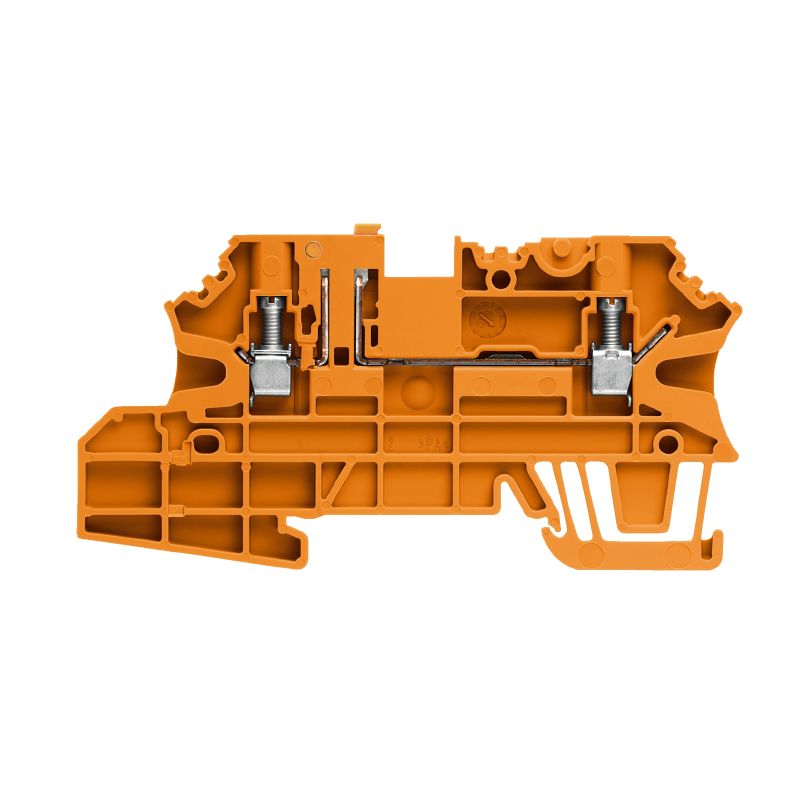

Bloc de jonction de test sectionnable, Raccordement vissé, Orange, 2.5 mm², 24 A, 500 V, Nombre de raccordements: 2, Nombre d'étages: 1

Référence produit 2492370000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 35 Autres produits de la même gamme 6
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Blocs de jonction sectionnables Généralités PT, Caractéristiques nominales PE Caractéristiques nominales Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURusEX)
E184763

Informations générales de commande

Version
Bloc de jonction de test sectionnable, Raccordement vissé, Orange, 2.5 mm², 24 A, 500 V, Nombre de raccordements: 2, Nombre d'étages: 1
Référence
2492370000
Type
WMF 2.5 DI OR
GTIN (EAN)
4050118501674
Qté.
50  Pièce

Dimensions et poids

Profondeur
44,5  mm
Profondeur (pouces)
1,752  inch
Hauteur
88  mm
Hauteur (pouces)
3,465  inch
Largeur
5,08  mm
Largeur (pouces)
0,2  inch
Poids net
10,7  g

Températures

Température de stockage
-25 °C...55 °C
Température ambiante
-5 °C…40 °C
Température d'utilisation permanente, min.
-50  °C
Température d'utilisation permanente, max.
120  °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Caractéristiques des matériaux

Matériau de base
Wemid
Couleur
Orange
Éléments d'actionnement de couleurs
Orange
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
DEMKO14ATEX1389U
Certificat Nº (IECEX)
IECEXUL14.0097U
Tension max. (ATEX)
500 V
Courant (ATEX)
18.5 A
Section max. du conducteur (ATEX)
2.5 mm²
Tension max. (IECEX)
500 V
Courant (IECEX)
18.5 A
Section max. du conducteur (IECEX)
2.5 mm²
Identification EN 60079-7
Ex ec II C Gc
Plaquette de marquage Ex 2014/34/EU
II 3 G D

Caractéristiques du système

Version
Raccordement vissé
Entretoises
pour connecteur transversal enfichable
libre d'un côté
Flasque de fermeture nécessaire
Oui
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
2
Etages internes pontés
Non
Raccordement PE
Non
Barrette de liaison équipée
TS 35
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

enclipsable
Oui
Type de montage
monté

Conducteur raccordable (autre raccordement)

Type de raccordement, autre raccordement
Raccordement vissé

Raccordement (raccordement nominal)

Nombre de raccordements
2
Plage de serrage, max.
4  mm²
Plage de serrage, min.
0,5  mm²
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, rigide, max.
4  mm²
Section de raccordement du conducteur, rigide, min.
0,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
2,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
2,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,5  mm²
Section de raccordement du conducteur, souple, max.
4  mm²
Section de raccordement du conducteur, souple, min.
0,5  mm²
Section de raccordement, semi-rigide, max.
4  mm²
Section de raccordement, semi-rigide, min.
0,5  mm²
Section de raccordement, souple, min.
0,5  mm²
Sens de raccordement
latéralement
Type de raccordement
Raccordement vissé
Type de raccordement 2
Raccordement vissé

Blocs de jonction sectionnables

douille test intégrée
Non
Sectionnement longitudinal
pivotant
Sectionnement transversal
coulissant

Généralités

Barrette de liaison équipée
TS 35
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 26

PT, Caractéristiques nominales PE

Fonction PEN
Non

Caractéristiques nominales

Section nominale
2,5  mm²
Tension nominale
500  V
Tension nominale DC
500  V
Courant nominal
24  A
Résistance de passage selon CEI 60947-7-x
1,33  mΩ
Puissance dissipée conformément à CEI 60947-7-x
0,77  W
Catégorie de surtension
III
Degré de pollution
3

Classifications

ETIM 6.0
EC000902
ETIM 7.0
EC000902
ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 9.0
27-14-11-26
ECLASS 9.1
27-14-11-26
ECLASS 10.0
27-14-11-26
ECLASS 11.0
27-14-11-26
ECLASS 12.0
27-14-11-26
ECLASS 13.0
27-25-01-09
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
