ZQV 1.5N/7 RD

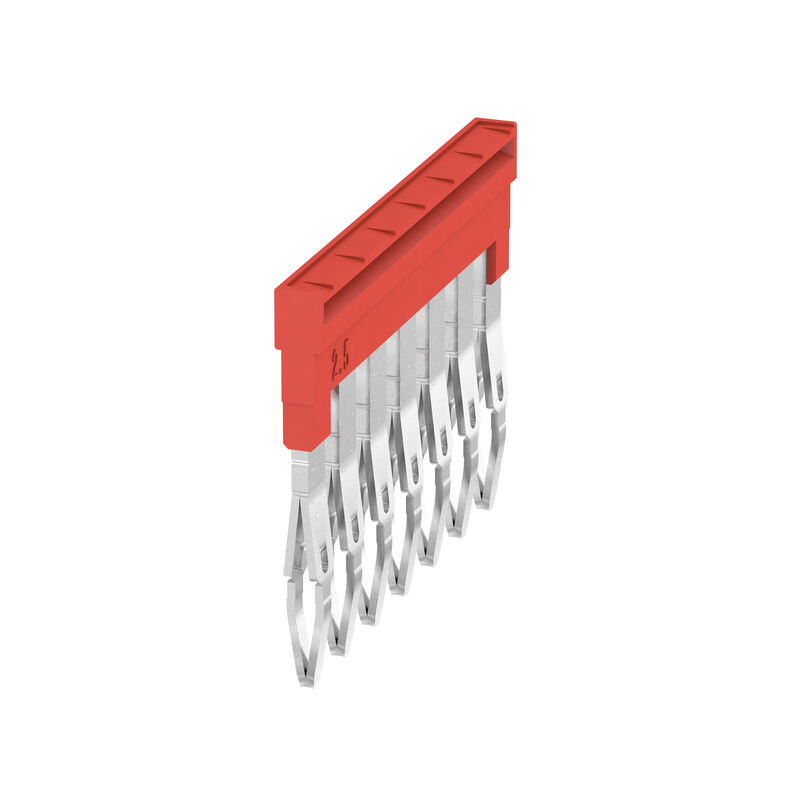

Illustrazione del prodotto

ZQV 1.5N/7 RD

Cross-connector (terminal), Plugged, red, 17.5 A, Number of poles: 7, Pitch in mm (P): 3.50, Insulated: Yes, Width: 23 mm

N. articolo 1985750000
Download foglio dati Supporto ingegneristico Download dei prodotti
È accessorio di 166 Prodotti correlati 458
Approvals General ordering data Dimensions and weights Temperaturas Environmental Product Compliance Material data Additional technical data Mått General Caractéristiques nominales Indicación importante 분류

Approvals

ROHS
Conform

General ordering data

Version
Cross-connector (terminal), Plugged, red, 17.5 A, Number of poles: 7, Pitch in mm (P): 3.50, Insulated: Yes, Width: 23 mm
Order No.
1985750000
Type
ZQV 1.5N/7 RD
GTIN (EAN)
4050118370249
VPE
20 items

Dimensions and weights

Depth
21,9 mm
Profondeur (pouces)
0,862 inch
Height
2,8 mm
Magasság (coll)
0,11 inch
Width
23 mm
Szerokość (cale)
0,906 inch
Net weight
2,188 g

Temperaturas

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-60 °C…85 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Produktspezifischer CO2-Fußabdruck
  • Vagga till grind:
    0.144 kg CO2 eq.

Material data

Werkstoff
Wemid
Farbe
czerwony
Brennbarkeitsklasse nach UL 94
V-0

Additional technical data

Befestigungsart
Plugged
explosionsgeprüfte Ausführung
Yes

Mått

Raster in mm (P)
3,5 mm

General

Polzahl
7

Caractéristiques nominales

Bemessungsspannung
400 V
Nennstrom
17,5 A

Indicación importante

Produkthinweis
Por motivos de estabilidad y temperatura, solo es posible desconectar el 60 % de los elementos de contacto. La utilización de conectores transversales reduce la tensión nominal a 400 V.La tensión se reducirá a 25 V si se utiliza una conexión transversal cortada con bordes de corte con prensa.

분류

ETIM 8.0
EC000489
ETIM 9.0
EC000489
ETIM 10.0
EC000489
ECLASS 14.0
27-25-03-03
ECLASS 15.0
27-25-03-03
