Caratteristiche
| Versione | Serie Z, Morsetto di terra, Sezione di dimensionamento: 2.5 mm², Molla autobloccante, innestabile, Verde/giallo |
| N. d’ordine | 1815100000 |

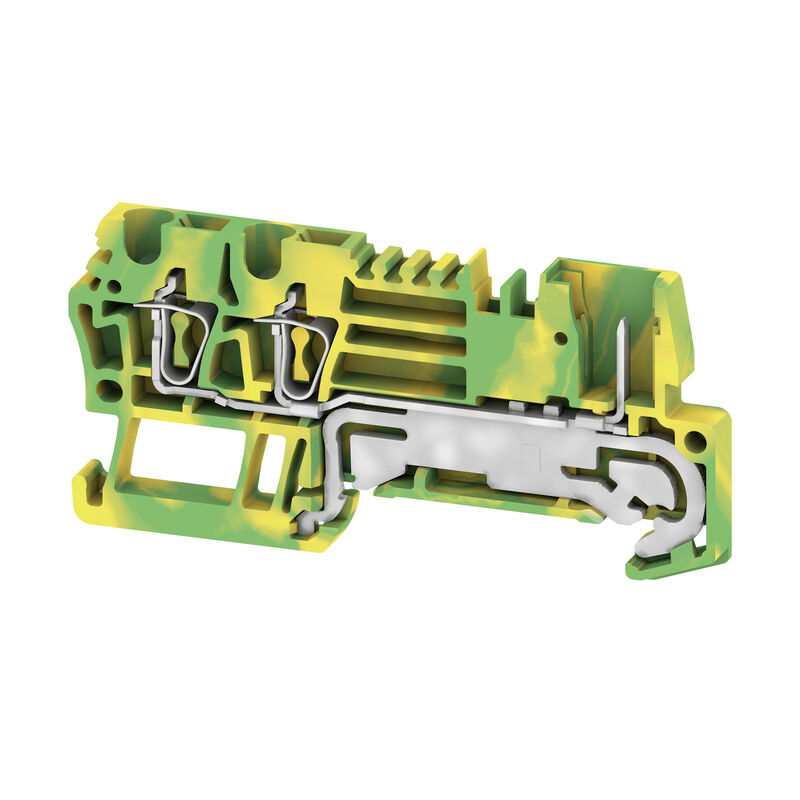

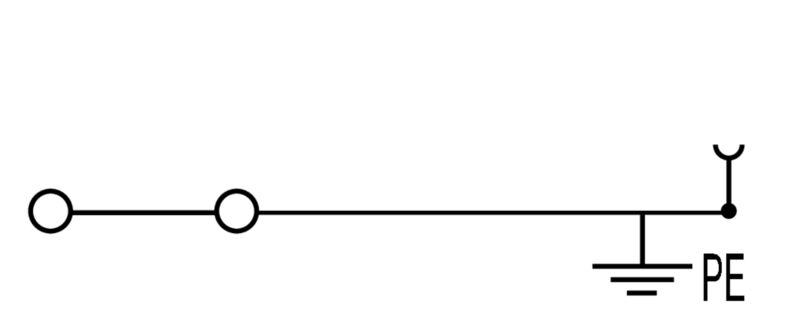

| Tipo | ZTPE 2.5/3AN/1 |
| GTIN (EAN) | 4032248370016 |
| CPZ | 50 Pezzo |
| Profondità | 34,5 mm |
| Profondità (pollici) | 1,358 inch |
| Profondità inclusa guida DIN | 35 mm |
| Posizione verticale | 71,5 mm |
| Altezza (pollici) | 2,815 inch |
| Larghezza | 5,1 mm |
| Larghezza (pollici) | 0,201 inch |
| Peso netto | 5 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 120 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Verde/giallo |
| Classe d'infiammabilità UL 94 | V-0 |
| Versione |
2 collegamenti a molla autobloccante - 1 collegamento ad innesto
innestabile Con collegamento PE |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 3 |
| Piani ponticellati internamente | No |
| Collegamento PE | Sì |
| Guida | TS 35 |
| Funzione PE | Sì |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | No |
| Lati aperti | destra |
| Tipo di montaggio | innestabile |
| Sezione di collegamento cavo flessibile con terminale DIN 46228/1, altro collegamento, max. | 2,5 mm² |
| Tipo di collegamento, ulteriore collegamento | innestabile |
| Calibro a norma 60 947-1 | A2 |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 0,13 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 10 mm |
| Lunghezza tubo per terminali con collare in plastica DIN 46228/4 |
|
| Lunghezza tubo per terminali senza collare in plastica DIN 46228/1 |
|
| Numero di collegamenti | 3 |
| Sezione di collegamento cavo AWG, max. | AWG 26 |
| Sezione di collegamento cavo AWG, min. | AWG 12 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 2,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento |
Molla autobloccante
innestabile |
| Corrente Gr C (cCSAus) | 20 A |
| Corrente Gr D (cCSAus) | 5 A |
| N° certificato (cCSAus) | 154685-1460993 |
| Sezione del conduttore max (cCSAusX) | 12 AWG |
| Sezione del conduttore min (cCSAusX) | 26 AWG |
| Tensione Gr C (cCSAus) | 300 V |
| Tensione Gr D (cCSAus) | 600 V |
| Guida | TS 35 |
| Norme | A norma IEC 60947-7-2 |
| Sezione di collegamento cavo AWG, max. | AWG 26 |
| Sezione di collegamento cavo AWG, min. | AWG 12 |
| Sezione di dimensionamento | 2,5 mm² |
| Tensione nominale | 800 V |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 500 V |
| Tensione max. del portamorsetto e del sistema innestabile | 690 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 0 A |
| Norme | A norma IEC 60947-7-2 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1,33 mΩ |
| Potenza dissipata secondo IEC 60947-7-x | 0,77 W |
| Grado di lordura | 3 |
| Grandezza conduttore Factory wiring max (cURus) | 12 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 26 AWG |
| Grandezza conduttore Field wiring max (cURus) | 12 AWG |
| Grandezza conduttore Field wiring min (cURus) | 26 AWG |
| N° certificato (cURus) | E60693 |
| Omologazione/Certificato/Documento di conformità |
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36841) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284533) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224875) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1815100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1815100000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1815100000&norm=0) |
| Notifica modifica prodotto |
[PCN_ZPE_End_2019](https://mdcop.weidmueller.com/mediadelivery/asset/900_102562)
[PCN - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_151777) [PCN - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_151780) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-17 |
| ECLASS 14.0 | 27-25-01-17 |
| Omologazioni |       |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
