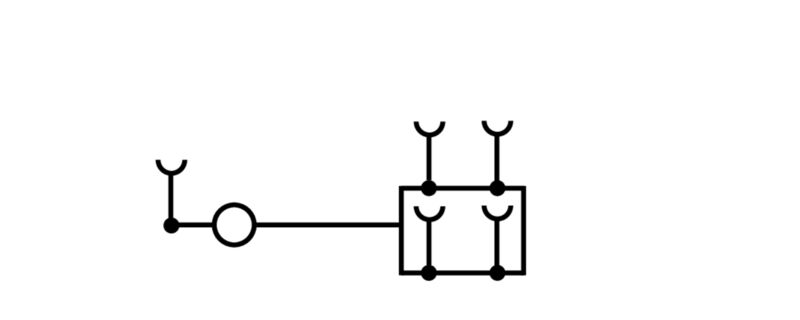

Illustration du produit
AAP21 10 LO BL
AAP21 10 LO BL
AAP21 10 LO BL
AAP21 10 LO BL

AAP21 10 LO BL

Bloc de jonction d'alimentation, PUSH IN, 10 mm², 250 V, 57 A, Beige foncé

Référence produit 2428940000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 65 Autres produits de la même gamme 19
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) CSA rating data General Caractéristiques nominales UL rating data Classifications

Agréments

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Informations générales de commande

Utförande
Bloc de jonction d'alimentation, PUSH IN, 10 mm², 250 V, 57 A, Beige foncé
Art.nr.
2428940000
Typ
AAP21 10 LO BL
GTIN (EAN)
4050118438260
Förp.
20 Pièce

Dimensions et poids

Djup
53,5 mm
Profondeur (pouces)
2,106 inch
Profondeur, y compris rail DIN
55 mm
Höjd
82 mm
Hauteur (pouces)
3,228 inch
Bredd
12 mm
Largeur (pouces)
0,472 inch
Nettovikt
28,54 g

Températures

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-60 °C…85 °C
Température d'utilisation permanente, min.
−60 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

RoHS-kompatibilitetsstatus
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Produktens koldioxidavtryck
  • Du berceau à la porte:
    0.339 kg CO2 eq.

Caractéristiques des matériaux

Grundläggande material
Wemid
Färgkod
Beige foncé
Färg manöverelement
bleu
Brännbarhetsklass enligt UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certifikat nr. (ATEX)
TUEV17ATEX8063U
Certifikat nr. (IECEX)
IECEXTUR17.0029U
Max. spänning (ATEX)
250 V
Ström (ATEX)
57 A
Ledararea max. (ATEX)
10 A
Max. spänning (IECEX)
250 V
Courant (IECEX)
57 A
Ledararea max. (IECEX)
10 mm²
Märkning EN 60079-7
Ex ec II C Gc
Plaquette de marquage Ex 2014/34/EU
II 2 G D

Caractéristiques du système

Ändplatta krävs
Oui
Antal potentialer
1
Antal våningar
1
Nombre de points de contact par étage
1
Antal potentialer per våning
1
Nivåer internt överkopplade
Non
PE-anslutning
Non
Montageskena obestyckad
TS 35
N-Funktion
Non
PE-Funktion
Non
PEN-Funktion
Non

Additional technical data

explosionstestat utförande
Yes
med rasttapp
Non
Montagesätt
monté
Monteringsanvisning
Rail profilé
Monteringstyp
TS 35
rastbar
Non
Öppna sidor
droite

Conductors for clamping (additional connection)

Anslutningstyp, ytterligare anslutning
PUSH IN

Conductors for clamping (rated connection)

Anslutningsarea, fintrådig, max.
16 mm²
Anslutningsarea, flertrådig, max.
16 mm²
Anslutningsarea, flertrådig, min.
0,5 mm²
Anslutningsområde, max.
16 mm²
Anslutningsområde, min.
0,5 mm²
Anslutningsriktning
top
Anslutningstyp
PUSH IN
Antal anslutningar
1
Avisoleringslängd
18 mm
Klingmått
1.0 x 5.5 mm
Ledararea, entrådig, max.
10 mm²
Ledararea, entrådig, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
10 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
10 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, AWG, max
AWG 6
Ledardiameter, AWG, min.
AWG 20
Ledardiameter, fintrådig, max.
10 mm²
Rörlängd för beslag i ledarände med plastkrage DIN 46228/4
  • Longueur du tube:
    • min.:
      18 mm
  • Section pour le raccordement du conducteur:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
  • Longueur du tube:
    • min.:
      12 mm
    • max.:
      18 mm
  • Section pour le raccordement du conducteur:
    • min.:
      6 mm²
    • max.:
      10 mm²
Rörlängd för beslag i ledarände utan plastkrage DIN 46228/1
  • Longueur du tube:
    • nominal:
      18 mm
  • Section pour le raccordement du conducteur:
    • min.:
      1,5 mm²
    • max.:
      10 mm²
Rörlängd för tvillingändhylsa
  • Longueur du tube:
    • nominal:
      18 mm
  • Section pour le raccordement du conducteur:
    • min.:
      0,75 mm²
    • max.:
      1 mm²
  • Longueur du tube:
    • min.:
      12 mm
    • max.:
      18 mm
  • Section pour le raccordement du conducteur:
    • min.:
      1,5 mm²
    • max.:
      4 mm²
Tolkdorn enligt 60 947-1
A6
Tvilling-ändhylsa, max.
4 mm²
Tvilling-ändhylsa, min.
0,5 mm²

CSA rating data

Certifikat nr. (CSA)
200039-70089609
Ledararea max. (CSA)
6 AWG
Ledararea min. (CSA)
20 AWG
Spänning grupp B (CSA)
600 V
Spänning grupp C (CSA)
600 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
51 A
Ström Gr C (CSA)
51 A
Ström Gr D (CSA)
5 A

General

Ledardiameter, AWG, max
AWG 6
Ledardiameter, AWG, min.
AWG 20
Montageskena obestyckad
TS 35
Monteringsanvisning
Rail profilé
Normer
Conformément à CEI 60947-7-1

Caractéristiques nominales

Märkarea
10 mm²
Märkspänning
250 V
Märkspänning DC
250 V
Märkström
57 A
Ström med max. ledare
57 A
Normer
Conformément à CEI 60947-7-1
Résistance de passage selon CEI 60947-7-x
0,56 mΩ
Märkstötspänning
4 kV
Förlusteffekt enligt IEC 60947-7-x
1,82 W
Nedsmutsningsgrad
3
Överspänningskategori
III

UL rating data

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
6 AWG
Ledarstorlek Factory wiring min (cURus)
20 AWG
Ledarstorlek Field wiring max (cURus)
6 AWG
Ledarstorlek Field wiring min (cURus)
20 AWG
Spänning grupp B (cURus)
600 V
Spänning grupp C (cURus)
600 V
Spänning grupp D (cURus)
600 V
Ström grupp B (cURus)
51 A
Ström grupp C (cURus)
51 A
Ström Gruppr D (cURus)
5 A

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
