データシートのダウンロード

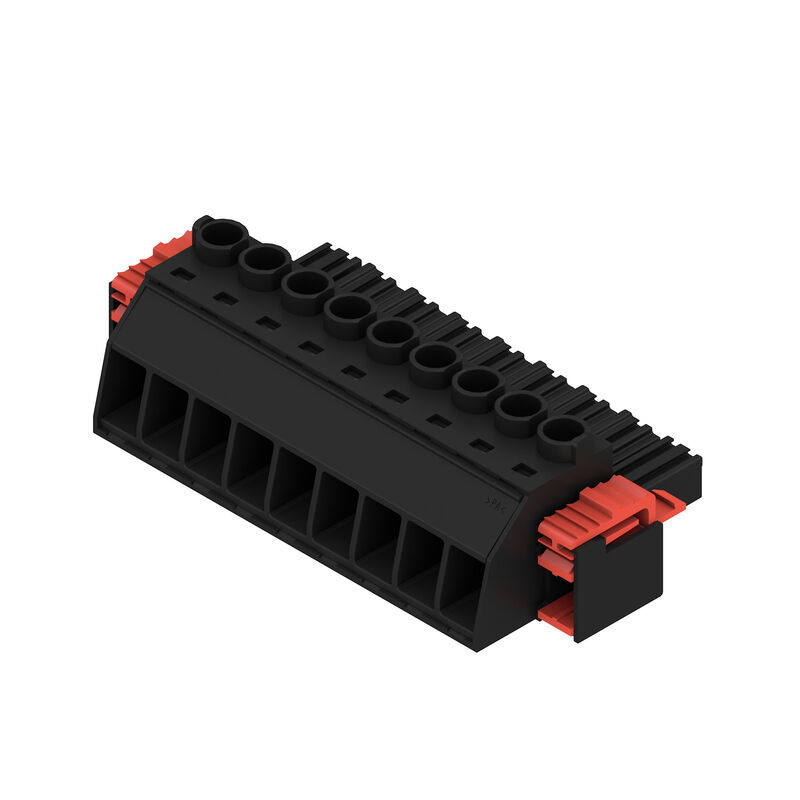

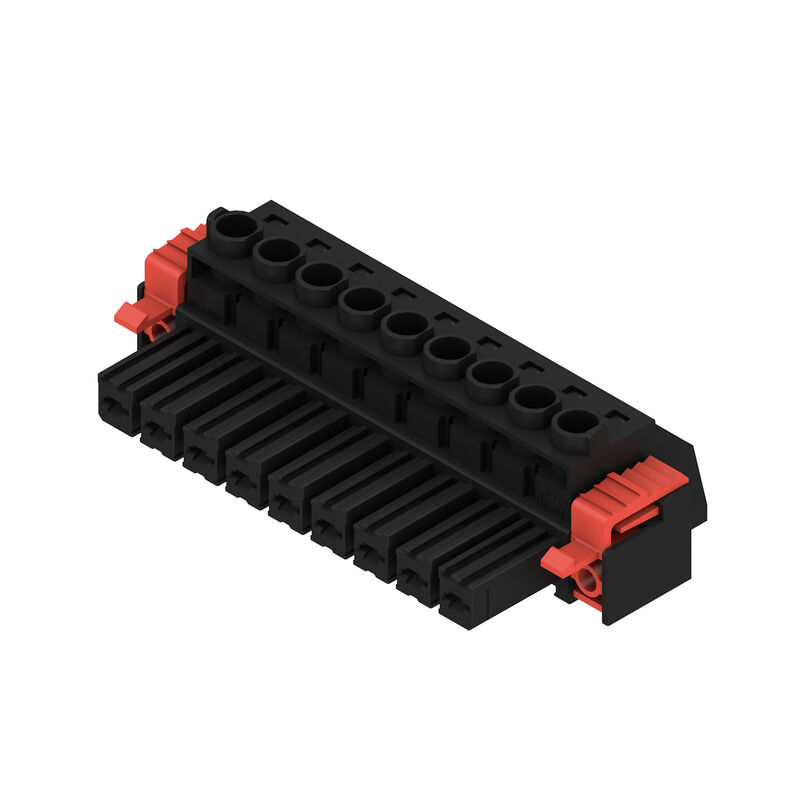

BVZ 7.62HP/09/180F SN BK BX

プリント基板用プラグインコネクタ, メス型プラグ, 7.62 mm, 極数: 9, 180°, クランプヨークねじ接続, クランプ範囲、最大 : 10 mm², 箱

商品番号 1930120000

製品情報

一般注文データ

バージョン	プリント基板用プラグインコネクタ, メス型プラグ, 7.62 mm, 極数: 9, 180°, クランプヨークねじ接続, クランプ範囲、最大 : 10 mm², 箱
注文番号	1930120000
種別	BVZ 7.62HP/09/180F SN BK BX
GTIN (EAN)	4032248579891
数量	50 items
製品データ	IEC: 1000 V / 57 A / 0.2 - 10 mm² UL: 600 V / 40.5 A / AWG 24 - AWG 8
パッケージ	箱

寸法と重量

深さ	42.1 mm
奥行き（インチ）	1.657 inch
高さ	23.1 mm
高さ（インチ）	0.909 inch
幅	83.82 mm
幅（インチ）	3.3 inch
正味重量	47.509 g

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除なし)
REACH SVHC	No SVHC above 0.1 wt%

システムパラメータ

製品ファミリー	OMNIMATE電源 – シリーズBV/SV 7.62HP
接続方式	フィールド接続
導体接続方法	クランプヨークねじ接続
ピッチ (mm) (P)	7.62 mm
ピッチ (インチ) (P)	0.3 "
導体取り出し方向	180°
極数	9
L1 (mm)	60.96 mm
L1 (インチ)	2.4 "
行数	1
ピンモデルシリーズ数量	1
定格断面	6 mm²
DIN VDE 57 106に適合したタッチセーフ保護	フィンガータッチセーフ
DIN VDE 0470に適合したタッチセーフ保護	IP 20
保護度合い	IP20
体積抵抗	4.50 mΩ
コーディング可能	はい
被覆剥き長さ	12 mm
締付けトルク、最小.	0.5 Nm
締付けトルク、最大.	0.6 Nm
クランプネジ	M 3
スクリュードライバー刃	0.6 x 3.5
プラギング回数	25
差し込み力 / 極、最大.	16.5 N
引張強度/極、最大.	11 N

材料データ

絶縁材	PA GF
色	黒色
カラーチャート（類似）	RAL 9011
絶縁材グループ	II
比較追跡指数（CTI）	≥ 500
UL 94 可燃性等級	V-0
接点ベース素材	銅合金
接点材質	銅合金
接触表面	錫メッキ
プラグ接点の層構造	6...8 µm Sn glossy
保管温度、最小	-40 °C
保管温度、最大	70 °C
動作温度、最小	-50 °C
動作温度、最大	125 °C
温度範囲、設置、最小	-25 °C
温度範囲、設置、最大	100 °C

接続に適した導体

クランプ範囲、最小	0.2 mm²
クランプ範囲、最大	10 mm²
配線接続断面 AWG、最小	AWG 24
導体接続断面積 AWG、最大.	AWG 8
固定式、最小 H05（07） V-U	0.2 mm²
固定式、最大 H05（07） V-U	6 mm²
フレキシブル、最小 H05（07） V-K	0.2 mm²
フレキシブル、最大H05（07） V-K	10 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.	0.2 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大	6 mm²
w. フェルール、DIN 46228 pt 1、最小.	0.5 mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大	6 mm²
EN 60999 a x b; ø 準拠のプラグゲージパスピン	2.8 mm x 2.0 mm; 2.4 mm
クランプ導体	導体接続断面: 種別: 配線の細線仕様公称: 0.5 mm² フェルール端子: 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 1076980000 導体接続断面: 種別: 配線の細線仕様公称: 1 mm² フェルール端子: 被覆剥き長さ: 公称: 15 mm 推奨フェルール端子: 9025930000 導体接続断面: 種別: 配線の細線仕様公称: 1.5 mm² フェルール端子: 被覆剥き長さ: 公称: 15 mm 推奨フェルール端子: 9019140000 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 9004060000 導体接続断面: 種別: 配線の細線仕様公称: 0.75 mm² フェルール端子: 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 9025910000 導体接続断面: 種別: 配線の細線仕様公称: 2.5 mm² フェルール端子: 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 9019170000 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0186100000 導体接続断面: 種別: 配線の細線仕様公称: 4 mm² フェルール端子: 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0244100000 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 9019200000 導体接続断面: 種別: 配線の細線仕様公称: 6 mm² フェルール端子: 被覆剥き長さ: 公称: 14 mm 推奨フェルール端子: 0533500000 被覆剥き長さ: 公称: 12 mm 推奨フェルール端子: 0191900000
参照テキスト	プラスチック製カラーの外径はピッチ（P）より大きくできませんフェルールの長さは、製品と定格電圧に応じて選択されます。

IEC規格に準拠した公称データ

標準に準拠して検査済	IEC 60664-1 IEC 61984
定格電流、最小極数（Tu=20°C）	57 A
定格電流、最大極数（Tu=20°C）	54 A
定格電流、最小極数（Tu=40°C）	51 A
定格電流、最大極数（Tu=40°C）	41 A
サージ電圧等級の定格電圧/汚染度 II/2	1,000 V
サージ電圧等級の定格電圧/汚染度 III/2	1,000 V
サージ電圧等級の定格電圧 / 汚染度 III/3	800 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2	6,000 V
サージ電圧等級の定格インパルス電圧/汚染度 III/2	8 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3	8 kV
短時間耐電流抵抗	3 x 1sで420 A
クリアランス、最小	10.2 mm
沿面距離、最小	13.8 mm

CSAにに準拠した公称データ

試験制度（CSA）	CSA
証明書番号（CSA）	200039-1534443
定格電圧 (グループ B/CSA 使用)	600 V
定格電圧 (グループ C / CSA 使用)	600 V
定格電圧 (グループ D/CSA 使用)	600 V
定格電流（グループ B/CSA 使用）	40.5 A
定格電流（グループ C / CSA 使用）	40.5 A
定格電流 (グループ D/CSA 使用)	5 A
導体断面積、AGW、最小	AWG 24
導体断面積、AWG、最大	AWG 8
認可値の参照	仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

設定（cURus）	CURUS
証明書番号（cURus）	E60693
定格電圧 (グループ B / UL 1059 使用)	600 V
定格電圧 (C/UL 1059 グループ使用)	600 V
定格電圧 (グループ D / UL 1059 使用)	600 V
定格電圧（グループ F / UL 1059 使用）	1,000 V
定格電流 (グループ B / UL 1059 使用)	40.5 A
定格電圧（使用グループ C/UL 1059 ）	40.5 A
定格電流 (グループ D / UL 1059 使用)	5 A
定格電流（使用グループ F/UL 1059 ）	40.5 A
導体断面積、AGW、最小	AWG 24
導体断面積、AWG、最大	AWG 8
承認値への参照	仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ	箱
VPE 長	336 mm
VPE幅	149 mm
VPEの高さ	90 mm

テストの種類

試験：マーキングの耐久性	標準: DIN EN 61984セクション7.3.2 / 09.02 DIN EN 60068-2-70 / 07.96からのパターン取得テスト: 原産地表示, 種類の識別, ピッチ, 材料の種類評価: 使用可能テスト: 耐久性評価: 合格した
テスト：連結解除（互換性なし）	標準: DIN EN 61984セクション7.3.2 / 09.02 DIN EN 60068-2-70 / 07.96からのパターン取得, DIN EN 60947-1セクション8.2.4.5.1 / 12.02 テスト: 原産地表示評価: 使用可能テスト: 耐久性評価: 合格した
テスト：クランプ可能な断面	標準: DIN EN 61984セクション7.3.2 / 09.02 DIN EN 60068-2-70 / 07.96からのパターン取得, DIN EN 60947-1セクション8.2.4.5.1 / 12.02 導体種類: 導体の種類と導体断面: 固定式0.5 mm² 導体の種類と導体断面: 撚線0.5 mm² 導体の種類と導体断面: 固定式6 mm² 導体の種類と導体断面: 撚線6 mm² 導体の種類と導体断面: AWG 24/1 導体の種類と導体断面: AWG 24/19 導体の種類と導体断面: AWG 10/1 導体の種類と導体断面: AWG 10/19 評価: 使用可能
導体の損傷や偶発的な緩みをテストする	標準: DIN EN 61984セクション7.3.2 / 09.02 DIN EN 60068-2-70 / 07.96からのパターン取得要件: 0.2 kg 導体種類: 導体の種類と導体断面: AWG 24/1 導体の種類と導体断面: AWG 24/19 評価: 合格した要件: 0.3 kg 導体種類: 導体の種類と導体断面: 固定式0.5 mm² 導体の種類と導体断面: 撚線0.5 mm² 評価: 合格した要件: 80 N 導体種類: 導体の種類と導体断面: 固定式6 mm² 導体の種類と導体断面: 撚線6 mm² 導体の種類と導体断面: AWG 10/1 導体の種類と導体断面: AWG 10/19 評価: 合格した
引き抜き試験	標準: DIN EN 61984セクション7.3.2 / 09.02 DIN EN 60068-2-70 / 07.96からのパターン取得要件: 0.2 kg 導体種類: 導体の種類と導体断面: AWG 24/1 導体の種類と導体断面: AWG 24/19 評価: 合格した要件: 0.3 kg 導体種類: 導体の種類と導体断面: 固定式0.5 mm² 導体の種類と導体断面: 撚線0.5 mm² 評価: 合格した要件: 80 N 導体種類: 導体の種類と導体断面: 固定式6 mm² 導体の種類と導体断面: 撚線6 mm² 導体の種類と導体断面: AWG 10/1 導体の種類と導体断面: AWG 10/19 評価: 合格した

重要なメモ

IPC準拠

適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。

注意事項

要求に応じて追加のバリエーション

定格断面積および最小値に関連する定格電流極数。

プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に

プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に

図面上のP =　ピッチ

公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。

OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません

平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能

ダウンロード

承認/証明書/適合証明書	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100331)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1930120000)
製品変更通知	[PCN_2016_138_PL33_Redesign_BVZ_762HP_Abstandshalter_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49655) [PCN_2016_138_PL33_Redesign_BVZ_762HP_outside_pole_spacer_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49656) [PCN_2016_275_PL33_plugable_SIBL_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49659) [PCN_2016_275_PL33_Steckbare_SIBL_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49660) [20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) [Packing change of BVZ 7.62HP and SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317459) [Änderung der Verpackung BVZ 7.62HP und SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317460)
ユーザ文書	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78405)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)
ブローシャー	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

分類

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

承認

認可	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	適合
UL File Number Search	[UL ウェブサイト](LINK/UL_search.html)
証明書番号（cURus）	E60693
