製品情報

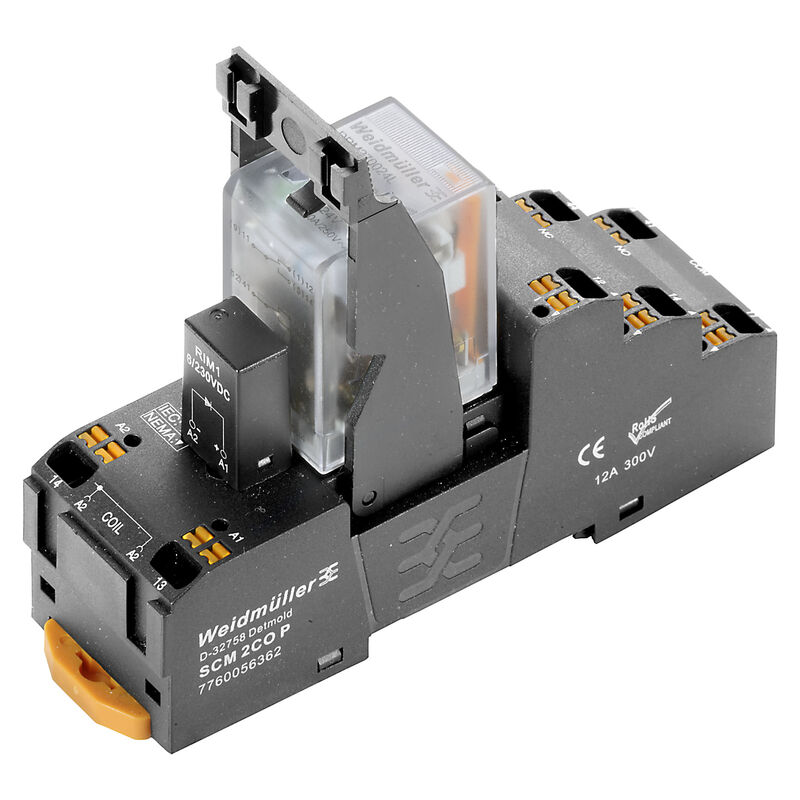

| バージョン | D-SERIES DRM, リレーモジュール, 接点数: 2, CO接点 AgNiフラッシュ金メッキ, 定格制御電圧: 24 V DC, 持続電流: 10 A, PUSH IN, テストボタンが使用可能: いいえ |
| 注文番号 | 2576110000 |
| 種別 | DRMKITP 24VDC 2CO LD |
| GTIN (EAN) | 4050118585865 |
| 数量 | 10 items |
| 深さ | 82.3 mm |
| 奥行き（インチ） | 3.24 inch |
| 高さ | 101.8 mm |
| 高さ（インチ） | 4.008 inch |
| 幅 | 30.6 mm |
| 幅（インチ） | 1.205 inch |
| 正味重量 | 99.09 g |
| 保管温度 | -40 °C...70 °C |
| 動作温度 | -40 °C...60 °C |
| 湿度 | 相対湿度35～85%、結露なし |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 611f3393-31e7-4ef5-8360-95619a629f27 |
| 定格制御電圧 | 24 V DC |
| 定格電流 DC | 36.9 mA |
| 公称出力 | 0.9 W |
| コイル抵抗 | 650 Ω ± 10 % |

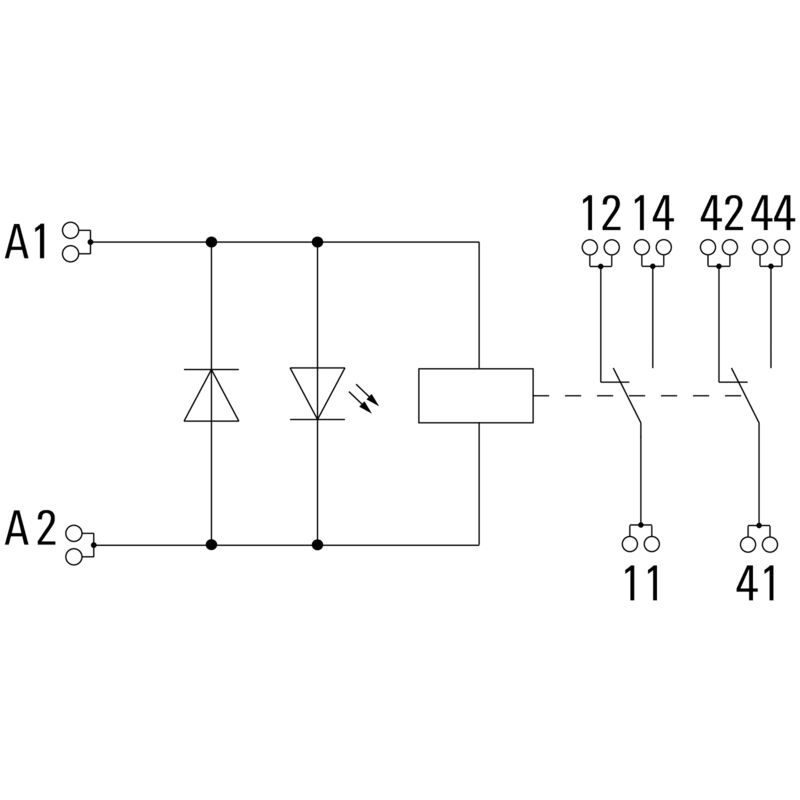

| ステータス表示 | 緑色LED |
| 保護回路 | 一体型フリーホイールダイオード |
| 定格スイッチング電圧 | AC250 V |
| 持続電流 | 10 A |
| 定格負荷の最大回路周波数 | 0.1 Hz |
| 最大開閉電圧、AC | 250 V |
| 最小スイッチング電源 |
10 mA @ 12 V
100 mA @ 5 V |
| 突入電流 | 20 A / 50 ms |
| AC スイッチング容量（抵抗）、最大 | 2500 VA |
| DC スイッチング容量（抵抗）、最大 | 240 W @ 24 V |
| スイッチオン遅延 | <20 ms |
| スイッチオフ遅延 | <20 ms |
| 接点の種別 | 2 CO接点 (AgNiフラッシュ金メッキ) |
| 機械的耐用期間 | 20 x 10 6開閉サイクル |
| レール | TS 35 |
| テストボタンが使用可能 | いいえ |
| メカニカルスイッチの位置表示 | はい |
| 色 | 黒色 |
| UL94 可燃性等級コンポーネント |
|
| 定格電圧 | 250 V |
| 汚染度 | 2 |
| サージ電圧カテゴリー | III |
| 絶縁材グループ | C |
| 制御側 – 荷重側の空気パスおよびクリープパス | ≥ 5.5 mm |
| 制御側 – 負荷側の耐電圧 | 1.8 kVeff /1分 |
| 隣接接点の耐電圧 | 1 kVeff / 1 min |
| 開接点の耐電圧 | 1 kVeff / 1 min |
| 保護度合い | IP20 |
| 証明書番号（cURus）リレー | E312083 |
| 証明書番号（cURus）ベース | E355547 |
| 導体接続方法 | PUSH IN |
| 被覆剝き長さ、定格接続 | 10 mm |
| クランプ範囲、定格接続 | 1.5 mm² |
| クランプ範囲、最小 | 0.14 mm² |
| クランプ範囲、最大 | 1.5 mm² |
| 配線接続断面 AWG、最小 | AWG 26 |
| 導体接続断面積 AWG、最大. | AWG 16 |
| 導体断面、固定式、最小 | 0.14 mm² |
| 導体断面、固定式、最大 | 1.5 mm² |
| 配線接続断面、細径撚線、最小 | 0.14 mm² |
| 配線接続断面、細径撚線、最大 | 1.5 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小 | 0.14 mm² |
| 配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大 | 1 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最小 | 0.14 mm² |
| 導体断面、フレキシブル、AEH （DIN 46228-1）、最大 | 1.5 mm² |
| 刃寸法 | 0.4 x 2.5 mm |
| 承認/証明書/適合証明書 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_96407) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79001) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2576110000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2576110000) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| 認可 |   |
| ROHS | 適合 |
