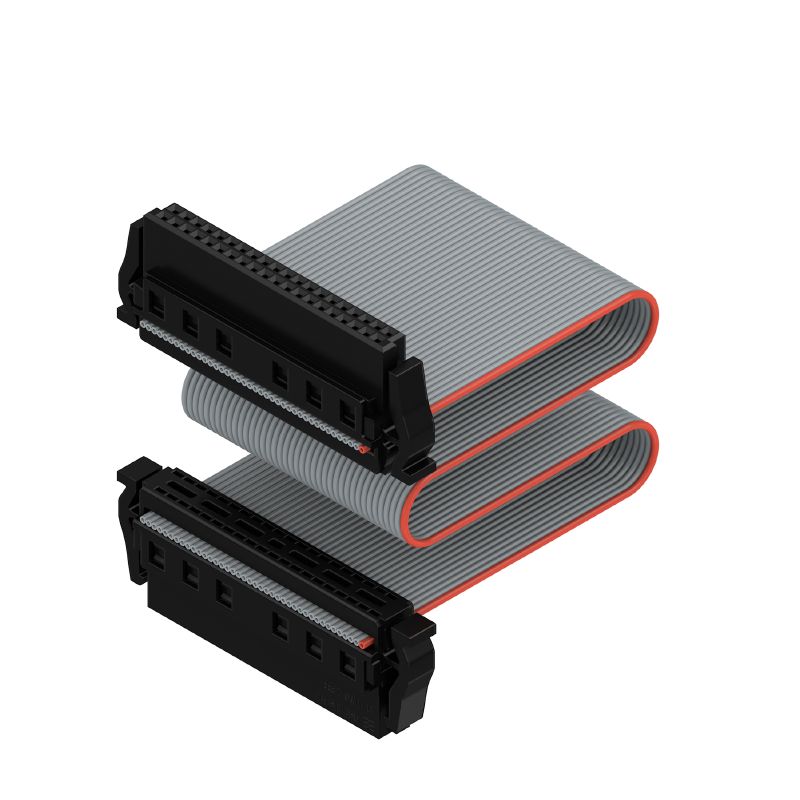

Imagen de producto
FC20 TN/40A S1 B BX
Illustrazione del prodotto
FC20 TN/40A S1 B BX
FC20 TN/40A S1 B BX
FC20 TN/40A S1 B BX

FC20 TN/40A S1 B BX

Questo prodotto a breve non sarà più disponibile.

Ultima data dell’ordine: /Date(1798671600000)/

Штекерный соединитель печатной платы, Гнездовой разъем, Шаг в мм (P): 1.27 mm, Количество полюсов: 40, Ящик

Product ID 2827220000
Gegevensblad downloaden Soporte técnico Descargas de productos
Prodotti correlati 27
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Упаковка Важное примечание Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Гнездовой разъем, Шаг в мм (P): 1.27 mm, Количество полюсов: 40, Ящик
Заказ №
2827220000
Тип
FC20 TN/40A S1 B BX
GTIN (EAN)
4064675363828
Кол.
10 Штука
Продуктное отношение
IEC: / 1.9 A
UL:
Упаковка
Ящик

Размеры и массы

Масса нетто
12,8 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Signal – Плата-плата
Вид соединения
Соединение путем прорезания изоляции (IDC)
Метод проводного соединения
Клемма с соединением путем прорезания изоляции
Длина кабеля
200 mm
Шаг в мм (P)
1,27 mm
Шаг в дюймах (P)
0,05 "
Направление вывода кабеля
90°/270°
Количество полюсов
40
Количество рядов
2
Количество полюсных рядов
2
Вид защиты
IP20
Объемное сопротивление
<25 mΩ
Cykly zapojování
500
Zásuvná síla / pól, max.
0,6 N
Tažná síla / pól, max.
0,6 N

Данные о материалах

Изоляционный материал
LCP
Цветовой код
серый
Таблица цветов (аналогич.)
RAL 7035
Сопротивление изоляции
≥ 20 MΩ
Moisture Level (MSL)
1
Класс пожаростойкости UL 94
V-0
Основной материал контактов
Сплав медный
Материал контакта
Сплав меди
Поверхность контакта
Ni/Au
Struktura vrstev kontaktu konektoru
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Skladovací teplota, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-40 °C
Betriebstemperatur, max.
125 °C

Провода, подходящие для подключения

Поперечное сечение подключаемого провода AWG, мин.
AWG 30/1, 30/7
Поперечное сечение подключаемого провода AWG, макс.
AWG 30/1, 30/7

Номинальные характеристики по IEC

Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
1,9 A
Зазор, мин.
0,4 mm
Расстояние утечки, мин.
0,4 mm

Упаковка

Упаковка
Ящик
Длина VPE
155 mm
VPE с
64 mm
Высота VPE
38 mm

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
