製品情報
| バージョン | HDCエンクロージャ, サイズ: 8, 保護度合い: IP66 （電源接続時）, IP68 （電源接続時）, プラグハウジング, クランプヨークねじ接続, 標準, ケーブル取り入れ口サイズ: M 40, M 32 |
| 注文番号 | 1289130000 |

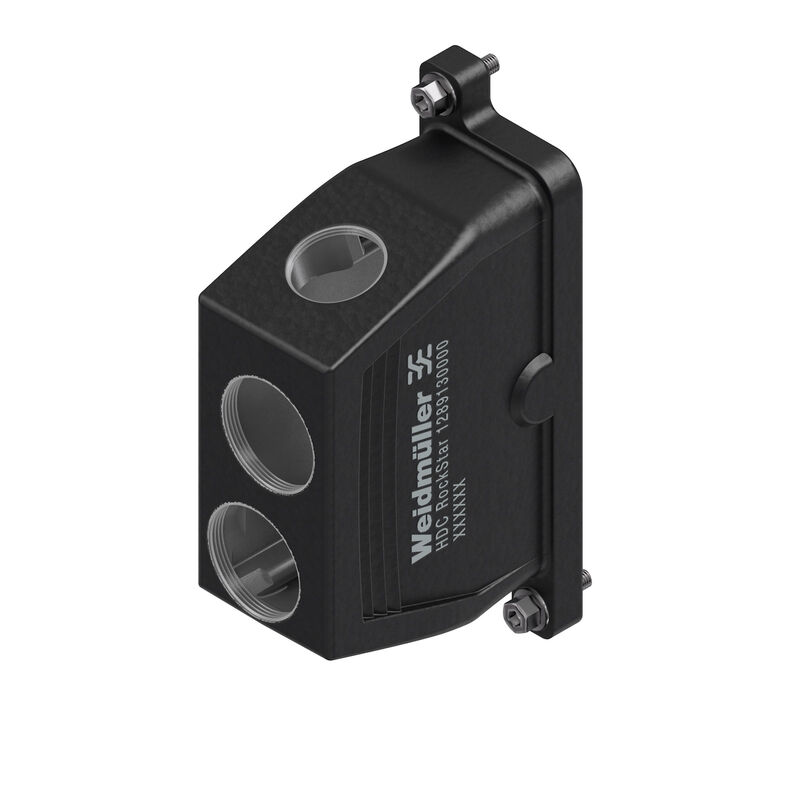

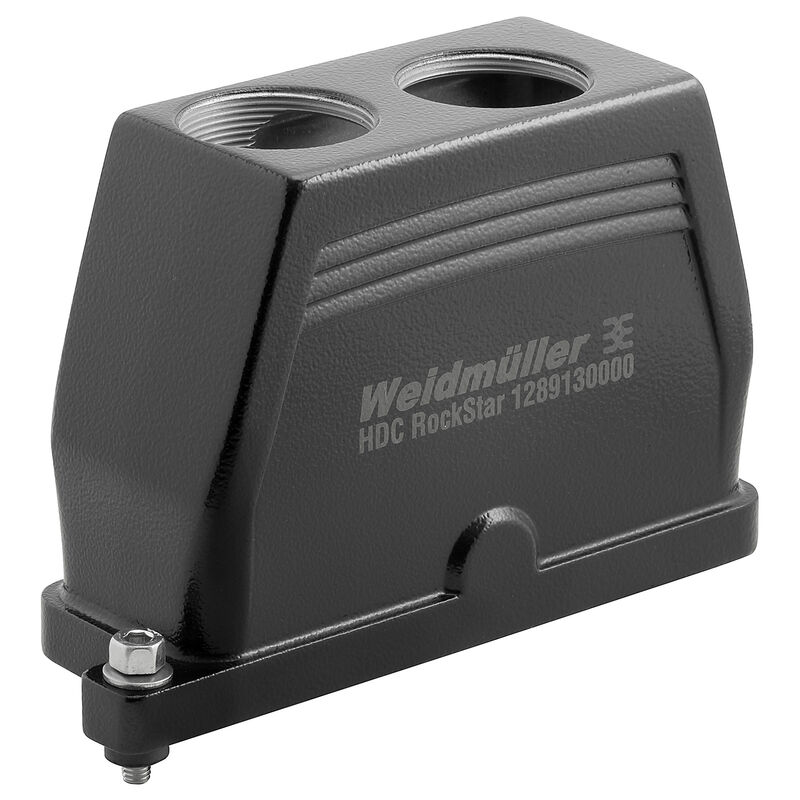

| 種別 | HDC IP68 24B TOS 2M40 TSS 1M32 |
| GTIN (EAN) | 4050118118780 |
| 数量 | 1 items |
| 高さ | 110.5 mm |
| 高さ（インチ） | 4.35 inch |
| 幅 | 58 mm |
| 幅（インチ） | 2.283 inch |
| 正味重量 | 600 g |
| 制限温度 | -50 °C ... 125 °C |
| REACH SVHC | / |
| 耐薬品性 |
|
| ケーブル導入口 | スレッド付き |
| ハウジングBの高さ | 110.5 mm |
| ハウジングの全長 | 191 mm |
| EMC ハウジング | はい |
| ハウジング主要材質 | ダイカストアルミニウム |
| ロック素子の材質 | ステンレススチール、防錆性 |
| 保護度合い |
IP66 （電源接続時）
IP68 （電源接続時） |
| 締付けトルク | 6.5 Nm |
| 表面仕上 | 粉体塗装 |
| BG | 8 |
| Moduplug®に最適 | はい |
| クランプのバージョン | クランプヨーク接続 |
| ケーブル取り入れ口サイズ |
M 40
M 32 |
| ケーブル導入口 | スレッド付き |
| サイズ | 8 |
| ハウジング設計 | プラグハウジング |
| ロックシステム設計 | クランプヨークねじ接続 |
| 上部 / 底部 / 蓋 | 上部 |
| 上部ケーブル取り入れ口数 | 2 |
| 側方ケーブル取り入れ口数 | 1 |
| 内付スレッド |
M 40
M 32 |
| 種別 | プラグ |
| 締付けトルク | 6.5 Nm |
| 色（RAL） |
RAL 9011
RAL 9005 |
| 設計 | 標準 |
| 承認/証明書/適合証明書 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79465) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1289130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1289130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1289130000&norm=0) |
| 製品変更通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| 認可 |  |
| ROHS | 適合 |
