製品情報
| バージョン | システムケーブル, M12 Dコード – IP 67ストレートピン, 開く, Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B）, ポリオレフィン, 20 m |
| 注文番号 | 2671890200 |

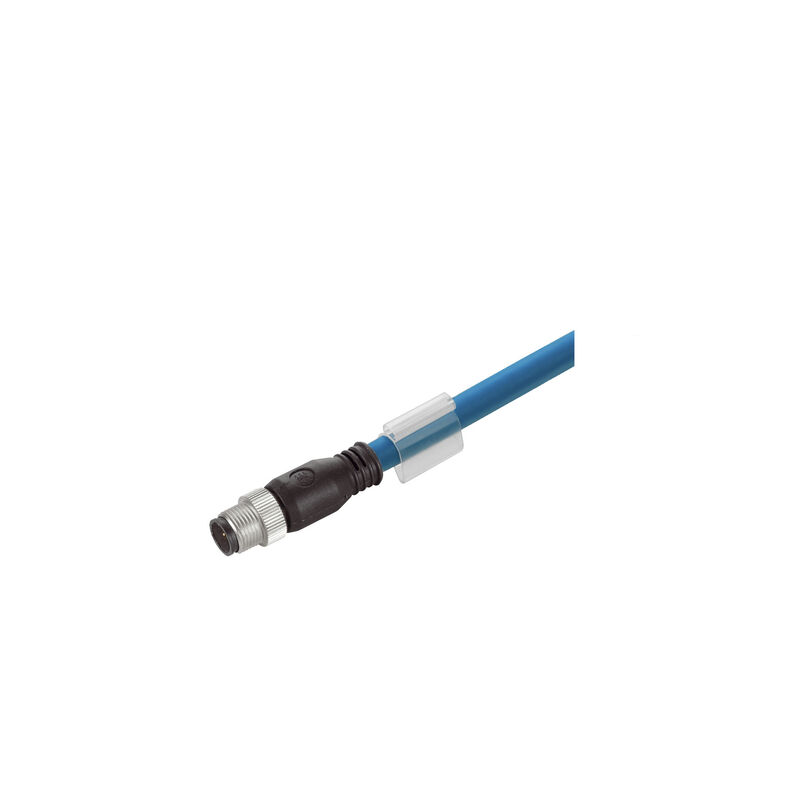

| 種別 | IE-C5DB4BB0200MCSXXX-X |
| GTIN (EAN) | 4064675043966 |
| 数量 | 1 items |
| 長さ | 20 m |
| 長さ（インチ） | 787.402 inch |
| 正味重量 | 900 g |
| 動作温度 | -40 °C...90 °C |
| RoHS 対応状況 | 準拠 (免除あり) |
| RoHS 適用除外（該当する場合/既知の場合） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| ハロゲン化水素含有量 |
According to IEC 60754-1
According to EN-50267-2-1 |
| 喫煙に対して不透過性 | EN 61034-2 |
| 有毒ガス | EN 50305 |
| 煙霧の腐食性 | EN 50267-2-2 |
| 締結ケーブル上での火炎の垂直伝達 | EN 60332-3-25 |
| 鉄道車両の火災の安全性 |
NFPA 130
DIN EN 45545-2 |
| 定格電圧 | 125 V |
| ハロゲン化水素含有量 |
According to IEC 60754-1
According to EN-50267-2-1 |
| 喫煙に対して不透過性 | EN 61034-2 |
| 有毒ガス | EN 50305 |
| 煙霧の腐食性 | EN 50267-2-2 |
| 締結ケーブル上での火炎の垂直伝達 | EN 60332-3-25 |
| 鉄道車両の火災の安全性 |
NFPA 130
DIN EN 45545-2 |
| カラーコーディング |
青色
黄色 白色 オレンジ |
| シースカラー |
青色
SF/UTP |
| シース直径、最大 | 6.8 mm |
| シース直径、最小 | 6.4 mm |
| シース素材 | ポリオレフィン |
| シールド | SF/UTP |
| 導体接続断面積 AWG、最大. | AWG 22 |
| 断面積 | 4 * AWG 22/7 - 0.32 mm² |
| 絶縁 | PE |
| 被覆マテリアル厚さ | 1 mm |
| 配線数 | 4 |
| 銅線直径 | 0.254 mm |
| 電線コア断熱材の厚さ | 1.4 mm |
| 電線対シールド | プラスチック箔 |
| 電線材質 | 錫メッキ銅 |
| 10 MHz での結合抵抗/m | 8 mΩ |
| カテゴリー | Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B） |
| テスト電圧：電線 - 電線 - シールド | 1000 Veff, 50 Hz, 1 min |
| 最大 1000 MHz のカップリング緩衝 | 90 dB |
| 最大 1000 MHz のシールド減衰 | 60 dB |
| ハロゲン | ハロゲンフリー、IEC 60754-2に準拠 |
| 喫煙に対して不透過性 | EN 61034-2 |
| 最小曲げ半径、繰返し | 6 *直径 |
| 最小曲げ半径（1回のみ） | 5 x ケーブル直径 |
| 煙霧の腐食性 | EN 50267-2-2 |
| 耐油性 | IEC 60811:404に準拠 |
| 左プラグ | M12, D コード化, IP67, オス型接点, 直線, プラグ, プラスチック, シールド仕様 |
| プラグ右 | 導体の自由端 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290405) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2671890200) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | 適合 |
