IE-SW-SL10M-7TX-3GC-HV

データシートのダウンロード関連製品

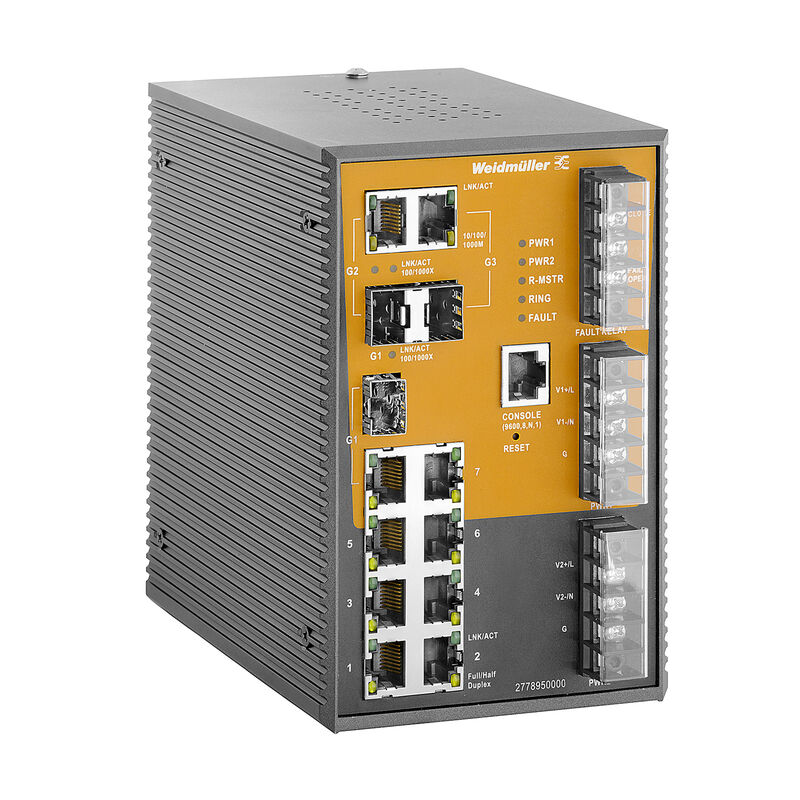

IE-SW-SL10M-7TX-3GC-HV

Layer 2 Network Switch, 管理対象, Fast/Gigabit Ethernet, IEC 61850-3 / IEEE 1613, 高電圧, ポート数: 7x RJ45 10/100BASE-T(X), 3x combo-ports (10/100/1000BASE-T(X) or 100/1000BaseSFP), IP30, -40 °C...85 °C

商品番号 2778950000

製品情報

一般注文データ

バージョン	Layer 2 Network Switch, 管理対象, Fast/Gigabit Ethernet, IEC 61850-3 / IEEE 1613, 高電圧, ポート数: 7x RJ45 10/100BASE-T(X), 3x combo-ports (10/100/1000BASE-T(X) or 100/1000BaseSFP), IP30, -40 °C...85 °C
注文番号	2778950000
種別	IE-SW-SL10M-7TX-3GC-HV
GTIN (EAN)	4064675048213
数量	1 items

寸法と重量

深さ	148.5 mm
奥行き（インチ）	5.846 inch
高さ	154 mm
高さ（インチ）	6.063 inch
幅	96.4 mm
幅（インチ）	3.795 inch
正味重量	2,000 g

保管温度	-40 °C...85 °C
動作温度	-40 °C...85 °C
湿度	5～95% (結露なし)

環境製品コンプライアンス

RoHS 対応状況	準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）	6c, 7a, 7cI, 7cII
REACH SVHC	Lead 7439-92-1 Lead monoxide 1317-36-8
SCIP	9229992a-00b9-4096-8962-200a7f33e289

EMCの適合性と承認

EMC 基準	EN 55032 CISPR 22 IEC 61000-4-8 IEC 61000-4-11 EN 61000-3-2 EN 61000-3-3 FCC Part 15 Subpart B Class A EN 55035 IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS：80 MHz～3 GHz：10 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV IEC 61000-4-6 CS: 10 V
安全基準	EN 62368-1に準拠するSELV
振動	IEC 60870-2-2クラスCmおよびクラスBm
自由落下	IEC 60870-2-2 class Cm
衝撃	IEC 60870-2-2 class Cm
規格に準拠した送配電システムの	IEEE 1613 IEC 61850-3

保管温度、最大	85 °C
保管温度、最小	-40 °C
動作温度、最大	85 °C
動作温度、最小	-40 °C
湿度	5～95% (結露なし)
運転高度	高度、最大: 2,000 m 注意事項: ULに準拠高度、最大: 6,000 m 注意事項: 制限については、セクション「ダウンロード」の「動作高度に関する製造元の宣言」を参照してください。

時間間隔

5 年

インターフェース

RJ45 ポート	10/100BaseT（X）または10/100/1000BaseT（X）自動交渉全/半双方向モード自動MDI/MDI-Xポート
アラーム接点	DC24 V で電流容量1 Aのリレー出力×1
コンソールポートインターフェース	RS-232（RJ45コネクタ）
ポート数	7x RJ45 10/100BASE-T(X) 3x combo-ports (10/100/1000BASE-T(X) or 100/1000BaseSFP)
光ファイバーポート	100/1000Base SFPスロット
機能リセットボタン	<5秒：システムの再起動 >5秒：工場出荷時の設定

装置の構成	Webブラウザ（HTTP/HTTPS） SNMP v1/v2c/v3 ローカル・シリアル・コンソール・ポート（RS-232、RJ-45ポート経由） WebインターフェースまたはTFTPサーバ経由での設定ファイルのアップロード Command Line Interface (Telnet/SSH)
モニタリング機能	SNMP v1/v2c/v3 リンクレイヤー検出プロトコル（LLDP）ポートのミラーリングポートの統計ポートのモニタリング Syslog RMON（リモートモニタリング）電子メールによるイベントベースの警告リレーによるイベントベースの警告 SNMPトラップによるイベントベースの警告
ネットワーク冗長性	スパニングツリープロトコル（STP）高速スパニングツリープロトコル（RSTP）マルチスパニングツリープロトコル（MSTP） Oリング（高速/ギガビットイーサネットインタフェースでの回復時間が　10/30 ms未満） Oチェーン（高速/ギガビットイーサネットインタフェースでの回復時間が10/30 ms未満）リンク集約制御プロトコル（LACP）高速リカバリ
ネットワークトラフィックのフィルタ	サービスの品質（QoS） Class of Service (CoS) Type of Service (ToS) Differentiated Services Code Point (DSCP) ポートベースのVLAN タグベースのVLAN GVRP (GARP VLAN登録プロトコル) IGMP v2/v3 Multicast VLAN Registration (MVR) トラフィックレート制限
IPアドレス管理	静的 DHCP – クライアント DHCPサーバ（ポートベース、プールベース） DHCP Option 82 DHCPリレー
セキュリティ機能	VLANセグメンテーションポートの有効化/無効化 TACACS+およびIEEE 802.1Xユーザー認証アクセス制御（IEEE 802.1Xを介したポートベース）アクセス制御リスト（IPベース）アクセス制御リスト（MACベース）安全なIPリストおよび許可されたアクセス方法（Webインターフェース、Telnet、SSH）の設定による管理アクセスセキュリティループ保護
時刻同期管理	NTPサーバ SNTPクライアント
工業用プロトコルのサポート	Modbus/TCP slave 準拠クラスAへのPROFINET装置

MTBF	規格に準拠: Telcordia SR-332 稼働時間（時間）、分: 599,113 h

接続の種別	2x 3ピンフォーク/リングラグ接続
極性違い防止	はい
消費電流	電圧: 110 V 電流: 0.181 A 電圧: 220 V 電流: 0.127 A
過負荷電流保護	該当
電圧供給	110/220 V DC 110/220 V AC 2点の冗長単独入力
電圧供給範囲	電圧種別: DC 電圧、最小: 88 V 電圧、最大: 373 V 電圧種別: AC 電圧、最小: 85 V 電圧、最大: 264 V

スイッチの特性

IGMP グループ	1024
MAC テーブルサイズ	8 K
VLAN-ID 最大	4094
VLAN-ID 最小	1
パケットバッファサイズ	1 Mbit
使用可能最大 VLAN 数	4095
優先キュー	4
帯域幅バックプレーン	7.4 Gbit/s

技術データ

スイッチ	管理対象
ハウジング主要材質	金属
保護度合い	IP30
取り付け方式	DIN レール
速度	Fast/Gigabit Ethernet

データ切り替え	保存と転送
フローコントロール	IEEE 802.3xフロー制御
標準	IEEE 802.3 for 10BASE-T IEEE 802.3u for 100BASE-TX and 100BASE-FX IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN tagging IEEE 802.1X for authentication IEEE 802.1AB LLDP （Link Layer Discovery Protocol - 有線イーサネットプロトコル）規格 IEEE 802.3ab for 1000BASE-T IEEE 802.3z for 1000BASE-X IEEE 802.3x for flow control IEEE 802.3ad for port trunk with LACP IEEE 802.1D for the Spanning Tree protocol IEEE 802.1w for Rapid STP IEEE 802.1D-2004 for RSTP:2004 (Rapid Spanning Tree Protocol 2004) IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP)

ダウンロード

承認/証明書/適合証明書	[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_217554) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_225351) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253781) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263604)
エンジニアリングデータ	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_239577) [Configuration tutorials -- Video Tutorial Substation Line](https://mdcop.weidmueller.com/mediadelivery/asset/900_319129)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2778950000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2778950000)
製品変更通知	[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_263989)
ソフトウェア	[Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245762) [Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_263990)
ユーザ文書	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_217186) [User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245686) [322868](https://mdcop.weidmueller.com/mediadelivery/asset/900_322868) [Application notes -- Industrial Product Security Guideline](https://mdcop.weidmueller.com/mediadelivery/asset/900_322935)
カタログ	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC000734
ETIM 7.0	EC000734
ETIM 8.0	EC000734
ETIM 9.0	EC000734
ECLASS 9.0	19-17-01-06
ECLASS 9.1	19-17-01-06
ECLASS 10.0	19-17-04-01
ECLASS 11.0	19-17-04-01
ECLASS 12.0	19-17-04-01
ECLASS 13.0	19-17-04-01
ECLASS 14.0	19-17-04-01

認可	![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif)
ROHS	適合
