KMVF RE 6.3 EP/SW

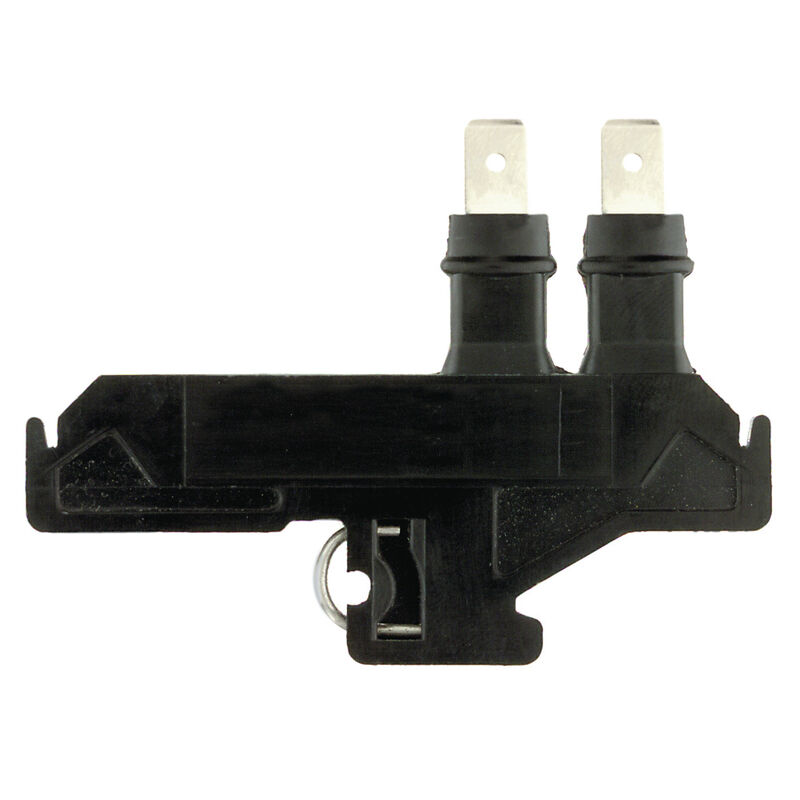

Produktbild

KMVF RE 6.3 EP/SW

Durchgangs-Reihenklemme, Flachsteckanschluss, schwarz, 2.5 mm², 16 A, 800 V, Anzahl Anschlüsse: 2

Art.-Nr. 0249200000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Verwandte Artikel 3
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Durchgangs-Reihenklemme, Flachsteckanschluss, schwarz, 2.5 mm², 16 A, 800 V, Anzahl Anschlüsse: 2
Best.-Nr.
0249200000
Art
KMVF RE 6.3 EP/SW
GTIN (EAN)
4008190004019
VPE
50  Stück

Abmessungen und Gewichte

Tiefe
54  mm
Tiefe (inch)
2,126  inch
Höhe
70  mm
Höhe (inch)
2,756  inch
Breite
6  mm
Breite (inch)
0,236  inch
Nettogewicht
14,538  g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60  °C
Dauergebrauchstemperatur, max.
160  °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

Werkstoff
Epoxidharz, EP
Farbe
schwarz
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Ausführung
mit Flachsteckanschluss F6.3
Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
PE-Anschluss
Nein
Tragschiene
TS 32
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Anzahl gleicher Klemmen
1
explosionsgeprüfte Ausführung
Nein
Montageart
gerastet
Offene Seiten
rechts

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
Flachsteckanschluss

Klemmbare Leiter (Bemessungsanschluss)

Anschlussart
Flachsteckanschluss
Anschlussrichtung
oben
Anzahl Anschlüsse
2
Klemmbereich, max.
2,5  mm²
Klemmbereich, min.
0,5  mm²
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 20
Leiteranschlussquerschnitt, eindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,5  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,5  mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,5  mm²

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 20
Normen
In Anlehnung an IEC 60947-7-1
Tragschiene
TS 32

Bemessungsdaten

Bemessungsquerschnitt
2,5  mm²
Bemessungsspannung
800  V
Bemessungsspannung DC
800  V
Nennstrom
16  A
Strom bei max. Leiter
20  A
Normen
In Anlehnung an IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,33  mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77  W
Verschmutzungsgrad
3

Klassifikationen

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
