RC M P5 C

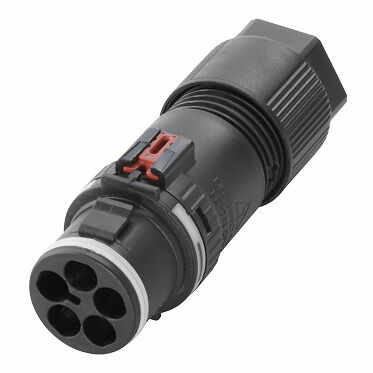

Produktillustration

RC M P5 C

Produkt-ID 2934530000
Ladda ner datablad Nedladdningar av produkter
Använda produkter 10
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Tekniska data för konfektionerbara kontaktdon Allmänna uppgifter Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Art.nr.
2934530000
Typ
RC M P5 C
GTIN (EAN)
4099986682764

Mått och vikter

Bredd
69  mm
Byggbredd (tum)
2,717  inch
Diameter
20  mm
Nettovikt
0,15  g

Temperaturer

Omgivningstemperatur
-25 °C…125 °C
Drifttemperatur
-40 °C...60 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
b64e9137-212c-40f4-8b4a-2cb7feb25f72

Tekniska data för konfektionerbara kontaktdon

Anslutningsarea max.
4  mm²
Anslutningsarea min.
0,5  mm²
Anslutningstyp
PUSH IN med manöverknapp
Antal poler
5
Kabeldiameter max.
13  mm
Kabeldiameter min.
7  mm
Kapslingsmaterial
PA 66
Kodering
ingen
Kontaktmaterial
Mässing
Kontakttyp
Hane
Kontaktyta
Mässing
LED
Nej
Ledardiameter, max.
1,5  mm²
Ledardiameter, min.
0,25  mm²
Material låsring
Plast
Märkspänning
500  V
Märkström
17,5  A
Skärmanslutning
Nej
Skyddsklass
IP68

Allmänna uppgifter

Anslutningsgänga
M20
Anslutningstyp
PUSH IN med manöverknapp
Antal poler
5
Kapslingsmaterial
PA 66
Skydd polförväxling
Ja

Klassificeringar

ETIM 6.0
EC002635
ETIM 7.0
EC002635
ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 9.0
27-44-01-02
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-02
ECLASS 11.0
27-44-01-02
ECLASS 12.0
27-44-01-16
ECLASS 13.0
27-44-01-02
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
