製品情報

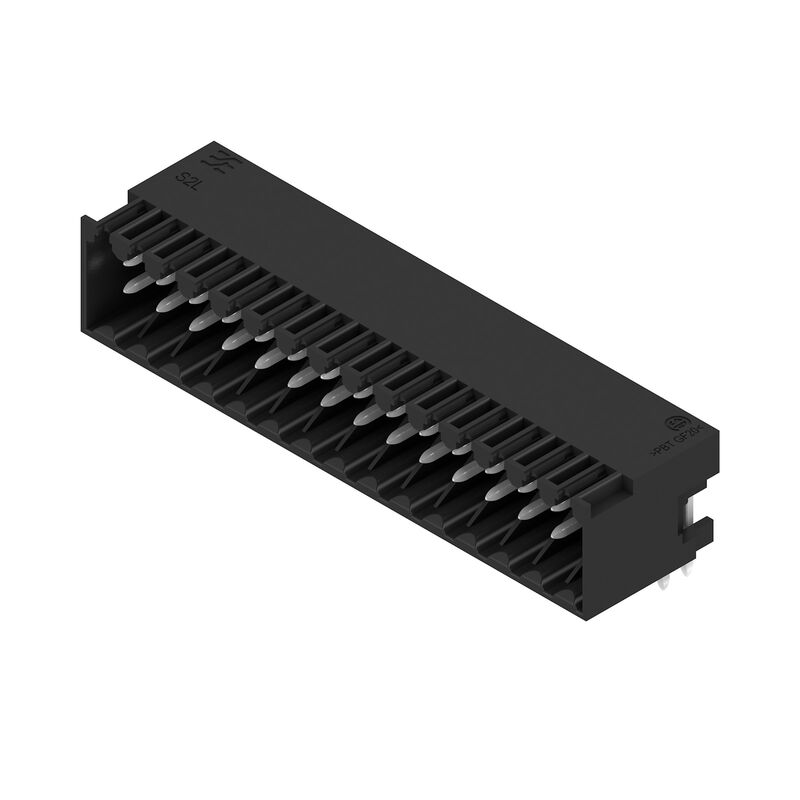

| バージョン | プリント基板用プラグインコネクタ, オス型ヘッダー, 閉側, THRはんだ付け接続, 3.50 mm, 極数: 30, 90°, ソルダーピン長 (l): 3.5 mm, 錫メッキ, 黒色, 箱 |
| 注文番号 | 1728110000 |
| 種別 | S2L 3.50/30/90G 3.5SN BK BX |
| GTIN (EAN) | 4032248039609 |
| 数量 | 30 items |
| 製品データ |
IEC: 250 V / 10 A UL: 150 V / 10 A |
| パッケージ | 箱 |
| 深さ | 14.2 mm |
| 奥行き（インチ） | 0.559 inch |
| 高さ | 14 mm |
| 高さ（インチ） | 0.551 inch |
| 下位バージョンの高さ | 10.5 mm |
| 幅 | 53.9 mm |
| 幅（インチ） | 2.122 inch |
| 正味重量 | 5.7 g |
| RoHS 対応状況 | 準拠 (免除なし) |
| REACH SVHC | No SVHC above 0.1 wt% |
| 製品ファミリー | OMNIMATE信号 – B2L/S2Lシリーズ3.50 - 2列 |
| 接続方式 | 基板接続 |
| PCB の取り付け | THRはんだ付け接続 |
| ピッチ (mm) (P) | 3.5 mm |
| ピッチ (インチ) (P) | 0.138 " |
| 外向きエルボ | 90° |
| 極数 | 30 |
| 極当たりソルダーピン数 | 1 |
| ソルダーピン長 (l) | 3.5 mm |
| はんだピン寸法 |
d = 1.0 mm
八角形 |
| ソルダーアイレット穴直径 (D) | 1.3 mm |
| ソルダーアイレット穴直径公差 (D) | +0.1 mm |
| L1 (mm) | 49 mm |
| L1 (インチ) | 1.929 " |
| 行数 | 1 |
| ピンモデルシリーズ数量 | 2 |
| DIN VDE 57 106に適合したタッチセーフ保護 | フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込 |
| DIN VDE 0470に適合したタッチセーフ保護 | IP20接続/IP10接続解除 |
| コーディング可能 | はい |
| 差し込み力 / 極、最大. | 5 N |
| 引張強度/極、最大. | 4 N |
| 絶縁材 | PBT |
| 色 | 黒色 |
| カラーチャート（類似） | RAL 9011 |
| 絶縁材グループ | IIIa |
| 比較追跡指数（CTI） | ≥ 200 |
| UL 94 可燃性等級 | V-0 |
| 接点材質 | 銅合金 |
| 接触表面 | 錫メッキ |
| はんだ接続の層構造 | 2...3 µm Ni / 5...7 µm Sn glossy |
| 保管温度、最小 | -40 °C |
| 保管温度、最大 | 70 °C |
| 動作温度、最小 | -50 °C |
| 動作温度、最大 | 100 °C |
| 温度範囲、設置、最小 | -30 °C |
| 温度範囲、設置、最大 | 100 °C |
| 標準に準拠して検査済 |
IEC 60664-1
IEC 61984 |
| 定格電流、最小極数 （Tu=20°C） | 10 A |
| 定格電流、最大極数（Tu=20°C） | 10 A |
| 定格電流、最小極数 （Tu=40°C） | 9 A |
| 定格電流、最大極数 （Tu=40°C） | 8.5 A |
| サージ電圧等級の定格電圧/汚染度 II/2 | 250 V |
| サージ電圧等級の定格電圧/汚染度 III/2 | 125 V |
| サージ電圧等級の定格電圧 / 汚染度 III/3 | 80 V |
| サージ電圧等級の定格インパルス電圧/汚染度 II/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/2 | 2.5 kV |
| サージ電圧等級の定格インパルス電圧/汚染度 III/3 | 2.5 kV |
| 短時間耐電流抵抗 | 3 x 1sで77 A |
| 試験制度（CSA） | CSA |
| 証明書番号（CSA） | 200039-1488444 |
| 定格電圧 (グループ B/CSA 使用) | 150 V |
| 定格電流（グループ B/CSA 使用） | 5 A |
| 認可値の参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| 試験制度（UR） | UR |
| 証明書番号（UR） | E60693 |
| 定格電圧 (グループ B / UL 1059 使用) | 150 V |
| 定格電圧 (C/UL 1059 グループ使用) | 50 V |
| 定格電流 (グループ B / UL 1059 使用) | 10 A |
| 定格電圧（使用グループ C/UL 1059 ） | 10 A |
| 承認値への参照 | 仕様は最大値です – 詳細については承認証明書を参照してください。 |
| パッケージ | 箱 |
| VPE 長 | 353 mm |
| VPE幅 | 137 mm |
| VPEの高さ | 27 mm |
| IPC準拠 | 適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。 |
