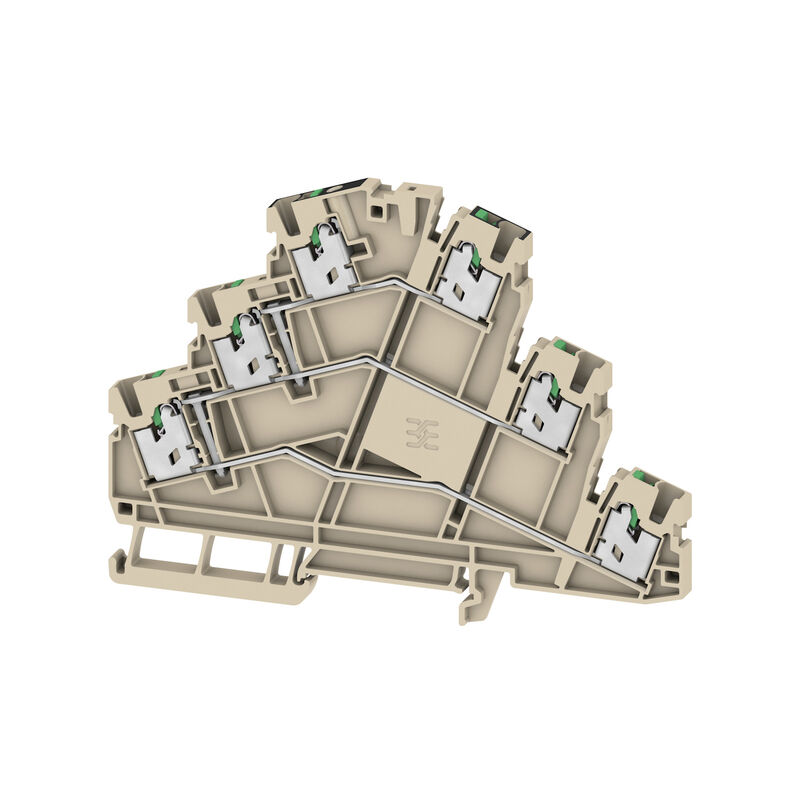

Mehrstock-Reihenklemme, SNAP IN, dunkelbeige, 2.5 mm², 800 V, Anzahl Anschlüsse: 6, Anzahl der Etagen: 3, TS 35, V-0

Art.-Nr. 2902570000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 87 Verwandte Artikel 1077
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Systemkennwerte weitere technische Daten Klemmbare Leiter (Bemessungsanschluss) Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Verze
Mehrstock-Reihenklemme, SNAP IN, dunkelbeige, 2.5 mm², 800 V, Anzahl Anschlüsse: 6, Anzahl der Etagen: 3, TS 35, V-0
Číslo objednávky
2902570000
Type
S3T 2.5 VL
GTIN (EAN)
4099986004986
VPE
50 Stück

Abmessungen und Gewichte

Depth
64,5 mm
Tiefe (inch)
2,539 inch
Height
116 mm
Höhe (inch)
4,567 inch
Width
5,1 mm
Breite (inch)
0,201 inch
Nettogewicht
29,504 g

Temperaturen

Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

Estado de cumplimiento de la directiva RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
dunkelbeige
Farbe Betätigungselemente
grün
Brennbarkeitsklasse nach UL 94
V-0

Systemkennwerte

Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
3
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Ja
PE-Anschluss
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

Befestigungsart
gerastet
explosionsgeprüfte Ausführung
Nein
Montageart
TS 35
Offene Seiten
rechts
rastbar
Nein

Klemmbare Leiter (Bemessungsanschluss)

2,5 mm²
Calibre selon 60 947-1
A3
Csatlakozás típusa 2
SNAP IN
Csupaszolási hossz
10 mm
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,34 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,34 mm²
Numero di collegamenti
6
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,34 mm²
Section de raccordement du conducteur, AWG, max.
AWG 14
Sens de raccordement
oben
Tipo di collegamento
SNAP IN
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
2,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,34 mm²
결선 단면규격 AWG, 최소
AWG 22
블레이드 크기
0,6 x 3,5 mm
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2,5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0,34 mm²
클램프 범위, 최소
0,34 mm²

Allgemeines

Barrette de liaison équipée
TS 35
Sección de conexión del conductor AWG, máx.
AWG 14
Standards
IEC 60947-7-1
Wire connection cross section AWG, min.
AWG 22

Bemessungsdaten

Bemessungsquerschnitt
2,5 mm²
Bemessungsspannung
800 V
Bemessungsspannung DC
800 V
Nennstrom
24 A
Strom bei max. Leiter
24 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 mW
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
22 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
22 AWG
Spannung Gr B (cURus)
600 V
Spannung Gr C (cURus)
600 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
20 A
Strom Gr C (cURus)
20 A
Strom Gr D (cURus)
5 A
Zertifikat-Nr. (cURus)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
