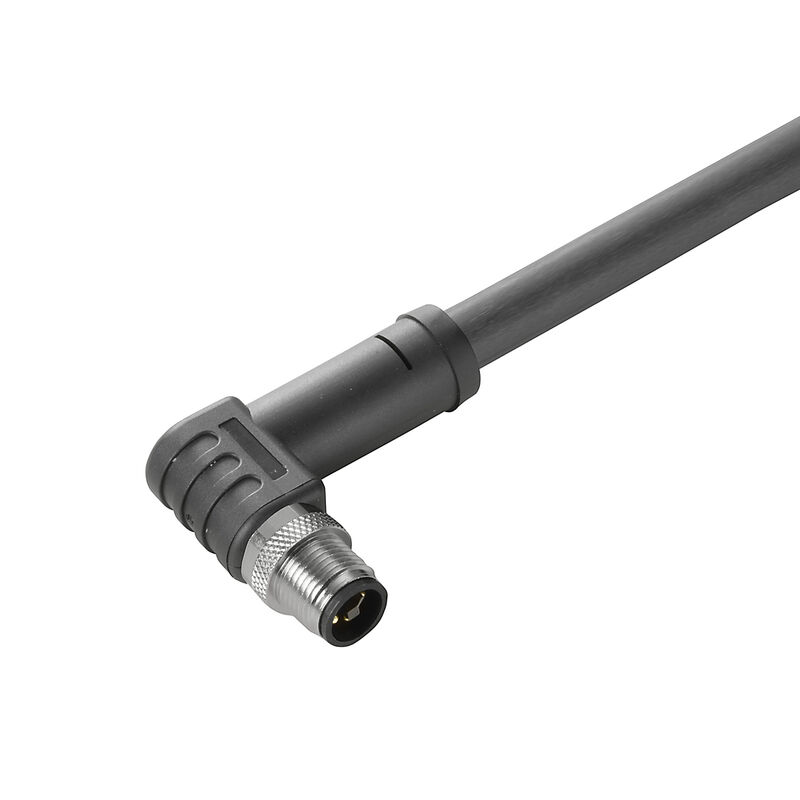

SAIL-M12W-T-1.5P
電源ケーブル, コネクタ無しの終端, M12, 極数 : 4, 1.5 m, ピン、90度, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ
商品番号
2050650150
製品情報
| シースカラー | 黒色 |
| 製品種類 | 電源ケーブル |
| バージョン | 電源ケーブル, コネクタ無しの終端, M12, 極数 : 4, 1.5 m, ピン、90度, シールド仕様: いいえ, LED: いいえ, シース材料: PUR, ハロゲン: いいえ |
| 注文番号 | 2050650150 |
| 種別 | SAIL-M12W-T-1.5P |
| GTIN (EAN) | 4050118441901 |
| 数量 | 1 items |
| 正味重量 | 100 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| UL AWM スタイル準拠の外装 | 20234 (80 °C / 1000 V) |
| カラーコーディング |
黒色
青色 白色 茶色 |
| ケーブルキャリアに最適 | はい |
| ケーブル長 | 1.5 m |
| コア断面積 | 1.5 mm² |
| シースカラー | 黒色 |
| シース材料 | PUR |
| シールド仕様 | いいえ |
| ハロゲン | いいえ |
| 交差結合照射 | いいえ |
| 加速 | 5 m/s² |
| 外径 | 9.6 mm ± 0.3 mm |
| 曲げサイクル | 10 Mio |
| 曲げ半径、最小、定置 | 4 x ケーブル直径 |
| 曲げ半径、最小、移動 | 7.5 x ケーブル直径 |
| 極数 | 4 |
| 構成可能ケーブル長 | いいえ |
| 温度範囲、固定 | -50...90 °C |
| 温度範囲、移動 | -40...90 °C |
| 溶接スパーク耐久性 | いいえ |
| 溶接火花耐久性 | いいえ |
| 絶縁 | PP |
| 速度 | 5 m/s |
| AF サイズ | 13 mm |
| LED | いいえ |
| コーディング | T-coded |
| ハウジングの温度範囲 | -40 ～ +85 °C |
| ハウジング主要材質 | PUR |
| バージョン | ピン、90度 |
| プラギング回数 | ≥ 100 |
| 保護度合い |
IP67
ねじ込み |
| 定格電圧 | 63 V |
| 定格電流 | 12 A |
| 接続スレッド | M12 |
| 接触表面 | 金メッキ |
| 汚染度 | 3 |
| 絶縁耐性 | 108 Ω |
| 締付けトルク | M12：0.8 ～ 1.2 Nm |
| 定格電圧 | 63 V |
| 絶縁耐性 | 108 Ω |
| コネクタ規格 | IEC 61076-2-111 |
| 証明書番号（cULus） | E310075 |
| コネクタ規格 | IEC 61076-2-111 |
| 左プラグ | M12, T コード化, IP67, オス型接点, 角度90°, プラスチック, シールドなし |
| プラグ右 | 導体の自由端 |
| エンジニアリングデータ | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212804) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2050650150) |
| カタログ | [Catalogues in PDF-format](LINK/Catalog.html) |
| ブローシャー | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| 認可 |    |
| ROHS | 適合 |
| UL File Number Search | [UL ウェブサイト](LINK/UL_search.html) |
| 証明書番号（cULus） | E310075 |
