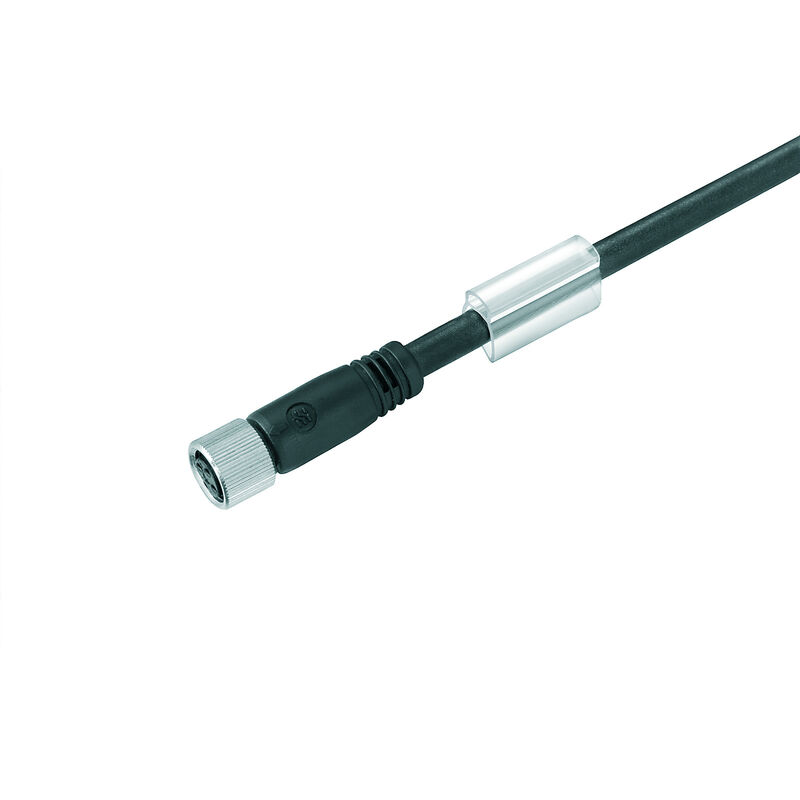

SAIL-M8BG-3-0.5U
SAIL-M8BG-3-0.5U
寸法図
Straight socket
SAIL-M8BG-3-0.5U
極スキーム
Socket
SAIL-M8BG-3-0.5U
配線図

SAIL-M8BG-3-0.5U

센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M8, 폴 수 : 3, 0.5 m, 암형 소켓, 직선, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요

商品番号 9457450050
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 6 関連製品 13
승인 일반 주문 데이터 Wymiary i masa 환경 제품 규정 준수 ケーブルの技術仕様 General technical data 電気プロパティ Normas generales Normas Conector izquierdo Conector derecho Produktillustrationer Classifications

승인

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E307231

일반 주문 데이터

Versión
센서/액추에이터 라인, 커넥터 없는 한쪽 끝, M8, 폴 수 : 3, 0.5 m, 암형 소켓, 직선, 차폐: 아니요, LED: 아니요, 외피 재질: PUR, 할로겐: 아니요
Código
9457450050
Tipo
SAIL-M8BG-3-0.5U
GTIN (EAN)
4050118061017
Förp.
1 items

Wymiary i masa

Диаметр
3.6 mm
正味重量
11.44 g

환경 제품 규정 준수

Estado de cumplimiento de la directiva RoHS
준수, 예외 존재
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

ケーブルの技術仕様

Délka krutu
1 m
Počet pólů
3
Teplotní rozpětí, pohyblivé
-25...60 °C
UL AWM スタイル準拠のコア
10493 (80 °C / 300 V)
UL AWM スタイル準拠の外装
20549 (80 °C / 300 V)
Vnější průměr
3.6 mm + 0.15 mm
ねじれ時の曲げサイクル
> 5 Mio.
カラーコーディング
marrón
azul
negro
ケーブルキャリアに最適
Sí
ケーブル長
0.5 m
コア断面積
0.25 mm²
シースカラー
noir (similaire à RAL 9005)
シース材料
PUR
シールド仕様
Non
ハロゲン
Non
交差結合照射
Non
内蔵ドレイン線
Non
加水分解および微生物耐性
Oui
加速
5 m/s²
延焼耐性
selon CEI 60332-2-2
In accordance with UL1581 UL / CUL FT2
曲げサイクル
5 Mio
曲げ半径、最小、定置
5 x diamètre du câble
曲げ半径、最小、移動
10 x diamètre du câble
構成可能ケーブル長
Non
歪み耐性
180 °/m
温度範囲、固定
-50...80 °C
溶接スパーク耐久性
No
溶接火花耐久性
아니요
絶縁
PP
耐油性
Yes
速度
3.33 m/s

General technical data

Codificación
A-coded
Courant nominal
4 A
Cycles d'enfichage
≥ 100
Degré de protection
IP65
IP66
IP67
IP68
ねじ込み
IP69
Housing main material
PUR
LED
いいえ
Materiale anello filettato
真鍮、ニッケルメッキ
Rosca de conexión
M8
Résistance d'isolation
108 Ω
Superficie de contacto
金メッキ
Szennyezés súlyossága
3
Temperature range of housing
-25 - +85 °C
Tension nominale
60 V
Tightening torque
M8：0.5～0.6Nm
Versión
Buchse, gerade
áthidalt
No

電気プロパティ

Insulation resistance
108 Ω
Nennspannung
60 V

Normas generales

コネクタ規格
IEC 61076-2-104
証明書番号（cULus）
E307231

Normas

コネクタ規格
IEC 61076-2-104

Conector izquierdo

Штекер левый
M8, IP69, contacto hembra, recto, Plástico, no apantallado

Conector derecho

Wtyk po prawej
extremo conductor libre

Produktillustrationer

Illustration title 06
理想的な工具：トルク機能を備えたScrewty®
画像サブタイトル - 06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
