SL 5.08HC/19/90LF 3.2SN BK BX

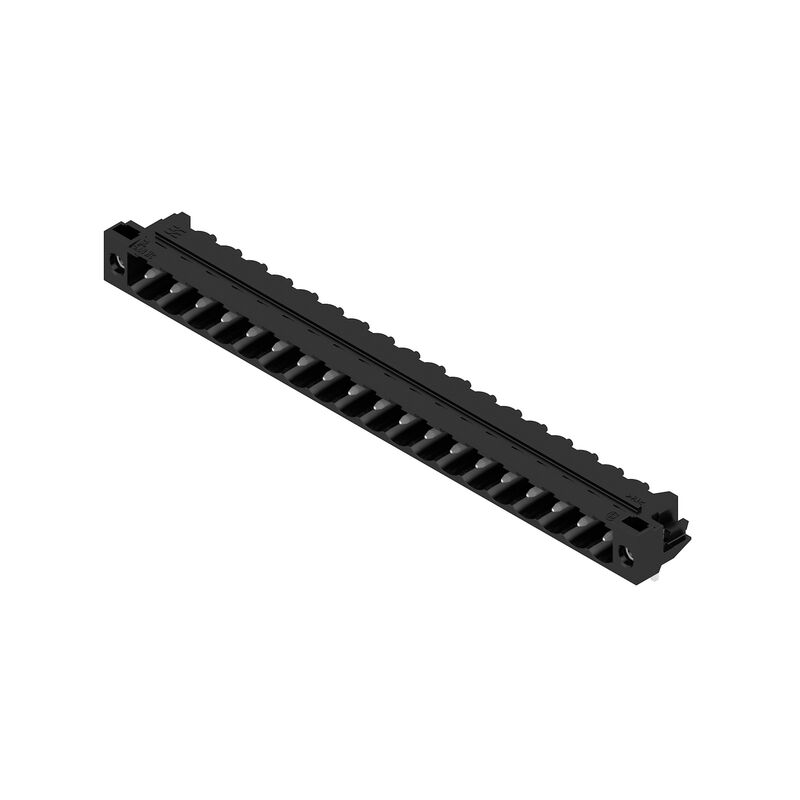

Obrázek výrobku
SL 5.08HC/19/90LF 3.2SN BK BX

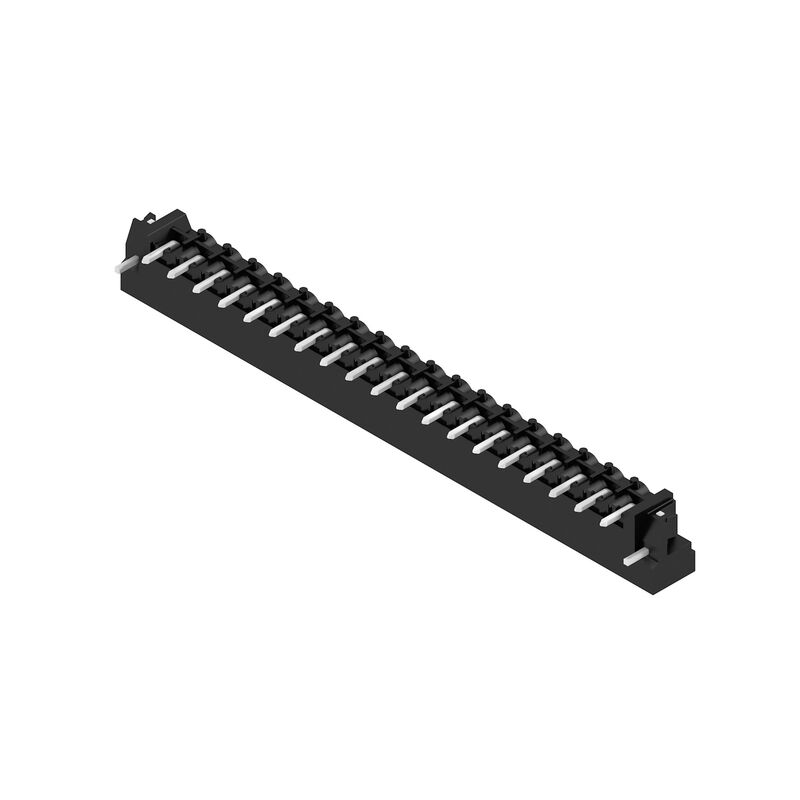

Obrázek výrobku
SL 5.08HC/19/90LF 3.2SN BK BX
Dimensional drawing
SL 5.08HC/19/90LF 3.2SN BK BX
Graph
SL 5.08HC/19/90LF 3.2SN BK BX
Graph
SL 5.08HC/19/90LF 3.2SN BK BX
Graph
SL 5.08HC/19/90LF 3.2SN BK BX
Graph
SL 5.08HC/19/90LF 3.2SN BK BX
Graph

SL 5.08HC/19/90LF 3.2SN BK BX

Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 19, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box

ID výrobku 1150530000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Je protikusem 17 Příbuzné výrobky 46
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Névleges adatok IEC szerint Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Packing Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, řada kolíků, Pájená příruba, Připojení pájením přetavením průchozím otvorem, 5.08 mm, Počet pólů: 19, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box
Číslo objednávky
1150530000
Typ
SL 5.08HC/19/90LF 3.2SN BK BX
GTIN (EAN)
4032248937363
Qty.
12 ks
Údaje výrobku
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Balení
Box

Rozměry a hmotnosti

Hloubka
12 mm
Depth (inches)
0,472 inch
Výška
11,7 mm
Výška (v palcích)
0,461 inch
Nejvyšší nebo nejnižší verze
8,5 mm
Šířka
106,32 mm
Šířka (v palcích)
4,186 inch
Čistá hmotnost
7,966 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Product Carbon Footprint
  • Kolébka k bráně:
    0,190 kg CO2 eq.

Parametry systému

Skupina produktů
OMNIMATE Signal - řada BL/SL 5,08
Typ připojení
Připojení desky
Montáž na PCB desku
Připojení pájením přetavením průchozím otvorem
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Výstupní tvarovka
90°
Počet pólů
19
Počet pájených kolíků na pól
1
Pájecí kolík, délka (l)
3,2 mm
Tolerance délky pájecích pinů
+0,1 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
Osmiúhlý
Rozměry pájecích pinů = d tolerance
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,5 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 in mm
91,44 mm
L1 v palcích
3,6 "
Počet řad
1
Množství řady kolíků
1
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Cykly zapojování
25
Zásuvná síla / pól, max.
10 N
Tažná síla / pól, max.
7,5 N

Údaje o materiálu

Izolační materiál
PA GF
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≤ 600
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Contact surface
pocínované
Struktura vrstev pájeného připojení
1...3 µm Ni / 2...4 µm Sn matný povrch
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Névleges adatok IEC szerint

Testato secondo lo standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
19 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
21 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16,5 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 000 V
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
18,5 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
18,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Packing

Balení
盒装
Délka VPE
153 mm
Šířka VPE
112 mm
Výška VPE
33 mm

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Průměr pájecího očka D = 1,4+0,1 mm
  • Průměr otvoru pájecího očka D = 1,5 + 0,1 mm, od 9 pólů
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
