SL-SMT 7.62HP/03/180G 2.1SN BK BX

SL-SMT 7.62HP/03/180G 2.1SN BK BX

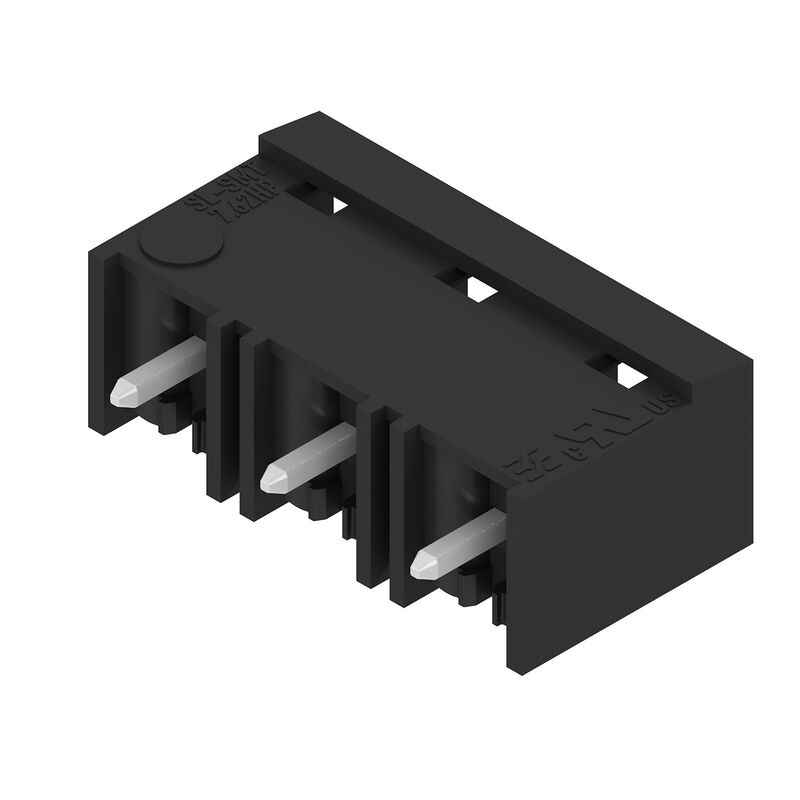

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 3, 180°, Długość kołka lutowniczego (l): 2.1 mm, cynowana, czarny, skrzynia

Nr. produktu 3114270000
tymczasowe dane produktu!
Pobierz kartę katalogową Pobieranie produktów
Jest odpowiednikiem 4 Produkty pokrewne 5
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 3, 180°, Długość kołka lutowniczego (l): 2.1 mm, cynowana, czarny, skrzynia
Nr zam.
3114270000
Typ
SL-SMT 7.62HP/03/180G 2.1SN BK BX
GTIN (EAN)
4099987204071
Ilość
ST
parametry produktu
IEC: 630 V / 29 A
UL: 300 V / 20 A
opakowanie
skrzynia

Wymiary i masa

Głębokość
8,4  mm
Głębokość (cale)
0,331  inch
Wysokość
13,9  mm
Wysokość (cale)
0,547  inch
Najmniejsza wysokość montażu
11,8  mm
Szerokość
22,04  mm
Szerokość (cale)
0,868  inch
Masa netto
2,2  g

Temperatury

długotrwała temperatura użytkowa, min.
-25  °C
długotrwała temperatura użytkowa, maks.
100  °C

Specyfikacje systemu

Rodzina produktów
OMNIMATE Power - seria BL/SL 7.62HP
Rodzaj przyłącza
Przyłącze dla obwodu drukowanego
montaż na płytce drukowanej
Połączenie lutowane THR
Raster w mm (P)
7,62  mm
Raster w calach (P)
0,3  "
kąt odejścia
180°
Liczba biegunów
3
liczba kołków lutowanych na biegun
1
Długość kołka lutowniczego (l)
2,1  mm
Wymiary kołka lutowniczego
1,0 x 1,0 mm
Wymiary kołka lutowniczego = d tolerancja
+0,01 / -0,03 mm
Średnica otworu oczka lutowniczego (D)
1,4  mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
15,24  mm
L1 w calach
0,6  "
Liczba rzędów
1
liczba rzędów z biegunami
1
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym
Stopień ochrony
IP10
element kodowany
Tak
Cykle wpinania
25

Dane materiałowe

Materiał izolacyjny
LCP GF
Barwny
czarny
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 175
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Materiał styków
Stop Cu
Powierzchnia styku
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Struktura warstwowa wtyku
1...3 µm Ni / 2...4 µm Sn matowe
Temperatura magazynowania, min.
-40  °C
Temperatura magazynowania, max.
70  °C
Temperatura pracy, min.
-50  °C
Temperatura pracy, max.
100  °C
Zakres temperatur montaż, min.
-25  °C
Zakres temperatur montaż, max.
100  °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
29  A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
26  A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
25  A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
21  A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
630  V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
500  V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
400  V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
6  kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6  kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6  kV
odporność na zwarcia
3 x 1s z 180 A
Odstęp izolacyjny po izolacji, min.
8,1  mm
Odstęp izolacyjny powietrzny, min.
6,5  mm

Dane znamionowe wg CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
300  V
Napięcie znamionowe (grupa użytkowa C / CSA)
300  V
Napięcie znamionowe (grupa użytkowa D / CSA)
600  V
Prąd znamionowy (grupa użytkowa B / CSA)
20  A
Prąd znamionowy (grupa użytkowa C / CSA)
20  A
Prąd znamionowy (grupa użytkowa D / CSA)
5  A

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300  V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
300  V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600  V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20  A
Prąd znamionowy (grupa użytkowa C / UL 1059)
20  A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5  A
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.
Odstęp izolacyjny po izolacji, min.
11,2  mm
Odstęp izolacyjny powietrzny, min.
6,5  mm

Opakowanie

opakowanie
skrzynia

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 6.0
    EC002637
    ETIM 7.0
    EC002637
    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 9.0
    27-44-04-02
    ECLASS 9.1
    27-44-04-02
    ECLASS 10.0
    27-44-04-02
    ECLASS 11.0
    27-46-02-01
    ECLASS 12.0
    27-46-02-01
    ECLASS 13.0
    27-46-02-01
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
