SV 7.62HP/03/270MF2 3.5SN BK BX

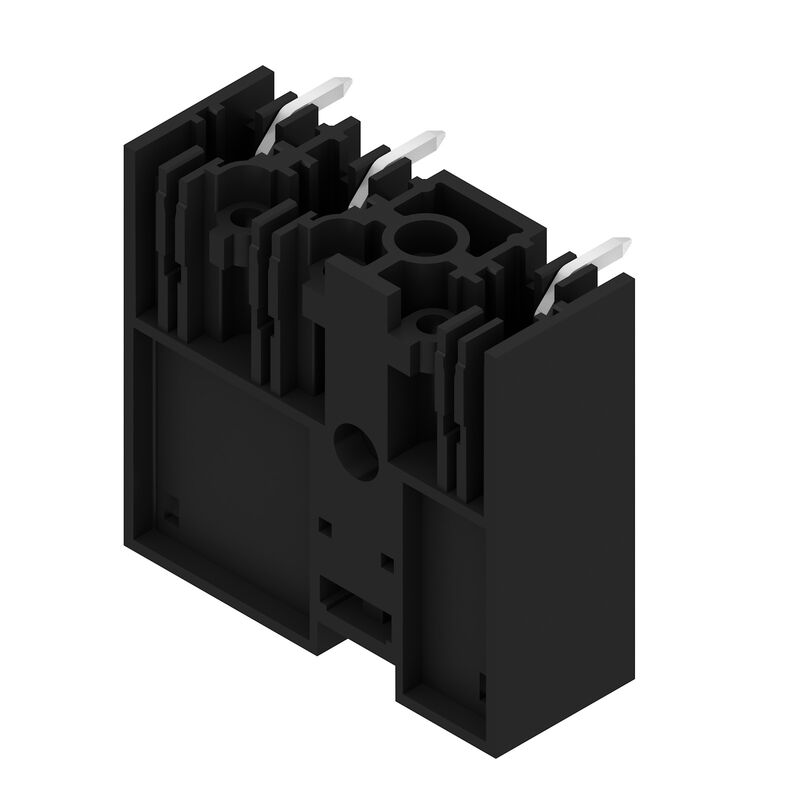

Produktillustration
SV 7.62HP/03/270MF2 3.5SN BK BX

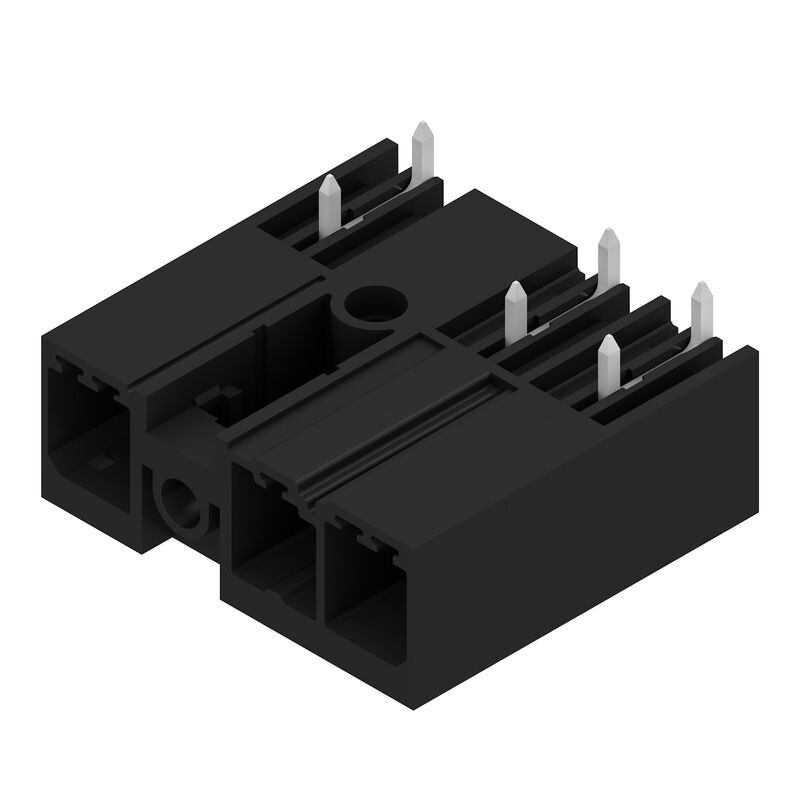

Produktillustration
SV 7.62HP/03/270MF2 3.5SN BK BX
Dimensional drawing
SV 7.62HP/03/270MF2 3.5SN BK BX
Connection diagram

SV 7.62HP/03/270MF2 3.5SN BK BX

Kretskortsstickanslutning, Stiftlist, stängd på sidan, Mittfläns, THT lödanslutning, 7.62 mm, Antal poler: 3, 270°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box

Produkt-ID 1048450000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 1 Är en motdel till 2 Använda produkter 15
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemparametrar Materialdata Märkdata enligt IEC Märkdata enligt CSA Rated data acc. to UL 1059 Packaging Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsstickanslutning, Stiftlist, stängd på sidan, Mittfläns, THT lödanslutning, 7.62 mm, Antal poler: 3, 270°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box
Art.nr.
1048450000
Typ
SV 7.62HP/03/270MF2 3.5SN BK BX
GTIN (EAN)
4032248786572
Förp.
60 items
Produktparametrar
IEC: 1000 V / 57 A
UL: 300 V / 40.5 A
Balení
Box

Mått och vikter

Djup
28,3 mm
Byggdjup (tum)
1,114 inch
Höjd
14,9 mm
Bygghöjd (tum)
0,587 inch
Höjd lägstbyggande
11,4 mm
Bredd
30,48 mm
Byggbredd (tum)
1,2 inch
Nettovikt
7,055 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Systemparametrar

Produktfamilj
OMNIMATE Power – serie BV/SV 7.62HP
Anslutningstyp
Kretskortanslutning
Montering på kretskortet
THT lödanslutning
Delning i mm (P)
7,62 mm
Delning i tum (P)
0,3 "
Anslutningsvinkel
270°
Antal poler
3
Antal lödstift per pol
2
Lödstiftlängd (l)
3,5 mm
Tolerans för stiftlängd
+0.1 / -0.3 mm
Dimensioner för lödstift
0,8 x 1,0 mm
Diameter bestyckningshål (D)
1,3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1, mm
22,86 mm
L1, inch
0,9 "
Sorok száma
1
Érintkezősorok száma
1
Protezione da contatto accidentale DIN VDE 57 106
Protezione per le dita sopra il circuito stampato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Grado di protezione
IP20
completamente montato
Resistenza di passaggio
2,00 mΩ
Codificabile
Sì
플러그 주기
25

Materialdata

Isoleringsmaterial
PA GF
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
II
CTI (Comparative Tracking Index)
≥ 500
UL 94 flammability rating
V-0
Kontaktmaterial
Copper alloy
Kontaktyta
étamé
Forrasztott csatlakozás rétegszerkezete
1...3 µm Ni / 4...6 µm Sn matt
보관 온도, 최소
−40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
−50 °C
Operating temperature, max.
130 °C
Temperature range, installation, min.
−25 °C
Temperature range, installation, max.
130 °C

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
57 A
Märkström, max. antal poler (Tu=20°C)
41 A
Märkström, min. antal poler (Tu=40°C)
41 A
Märkström, max. antal poler (Tu=40°C)
41 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
1 000 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
630 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
630 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 420 A
Krypsträcka, min.
9,6 mm
Luftsträcka, min.
6,9 mm

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
300 V
Märkspänning (användargrupp D / CSA)
600 V
Märkström (användargrupp B / CSA)
35 A
Märkström (användargrupp C / CSA)
35 A
Märkström (användargrupp D / CSA)
5 A
Hänvisning till godkännandevärden
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
600 V
Tensión nominal (Use Group F / UL 1059)
744 V
Märkström (användargrupp B / UL 1059)
40,5 A
Märkström (användargrupp C / UL 1059)
40,5 A
Märkström (användargrupp D / UL 1059)
5 A
Courant nominal (groupe d'utilisation F / UL 1059)
40,5 A
Hänvisning till godkännandevärden
Specifications are maximum values, details - see approval certificate.
Krypsträcka, min.
9,6 mm
Luftsträcka, min.
6,9 mm

Packaging

Förpackning
Box
VPE-längd
349 mm
VPE-bredd
137 mm
VPE-höjd
40 mm

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare varianter vid förfrågan
• Märkström relaterad till märkarea och min. antal poler.
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Enligt IEC 61984 är OMNIMATE-anslutningar anslutningar utan brytförmåga (COC). I enlighet med avsedd användning får anslutningarna inte vara inkopplade eller urkopplade vid drift eller under last
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader

Klassificeringar

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
